Propiedades comunes

Todos los dispositivos poseen las interfaces Propiedades generales y Área supervisada.

Propiedades generales

Todos los dispositivos cuentan con un conjunto de propiedades generales en el que se incluyen los siguientes parámetros: Tipo, Nombre, Comentario, Producto y Ubicación del dispositivo.

En esta tabla se presentan las propiedades generales del Com'X:

Campo	Descripción	Comentarios
Tipo	Corresponde a la clase de dispositivo que se ha seleccionado.	El Com'X asigna este campo automáticamente y no puede modificarse.
Nombre	Corresponde a la denominación del dispositivo.	Este campo no puede incluir los caracteres siguientes: “/”, “:”, “*”, “?”, “<”, “>”, “\|” o espacio.
Comentario	Le permite especificar más información.	–
Producto	Corresponde al tipo de mediciones.	Este campo solo está disponible para medidores o sensores. El intervalo de registro de mediciones se establece conforme al valor definido en la sección Registro de datos.
Ubicación del dispositivo	Define la localización física en la que se encuentra instalado el dispositivo.	Ejemplo: Tablero de distribución de baja tensión principal de un medidor eléctrico Sala de calderas en la que se encuentra un medidor de gas Fachada norte exterior para una sonda de temperatura

El nombre de dispositivo se asocia con una medición para crear el medidor en Energy Operation. Por ejemplo, la medición de la energía activa de un PM3250 con el nombre Ventilación Q01 crea un medidor llamado Ventilación Q01_Energía Activa.

NOTA: Energy Operation recupera esta información a partir del Com'X para crear la arquitectura del emplazamiento de medición.

Área supervisada

La zona supervisada le permite definir la zona del edificio objeto de medición por el medidor o sensor. Un emplazamiento puede estar compuesto por varios edificios, cada uno de los cuales podría contar con varias plantas. Cada planta puede constar de varias zonas. La topología del emplazamiento se define especificando valores en los campos Edificios, Piso y Zona.

El campo Uso contribuye a identificar el dispositivo en la Tabla de mediciones. Podrá utilizar un nombre predefinido o personalizar el suyo propio.

Para poder especificar un nombre de planta, deberá escribir primero el nombre del edificio. Para poder especificar un nombre de zona, deberá escribir primero el nombre de la planta.

Ejemplo: área supervisada

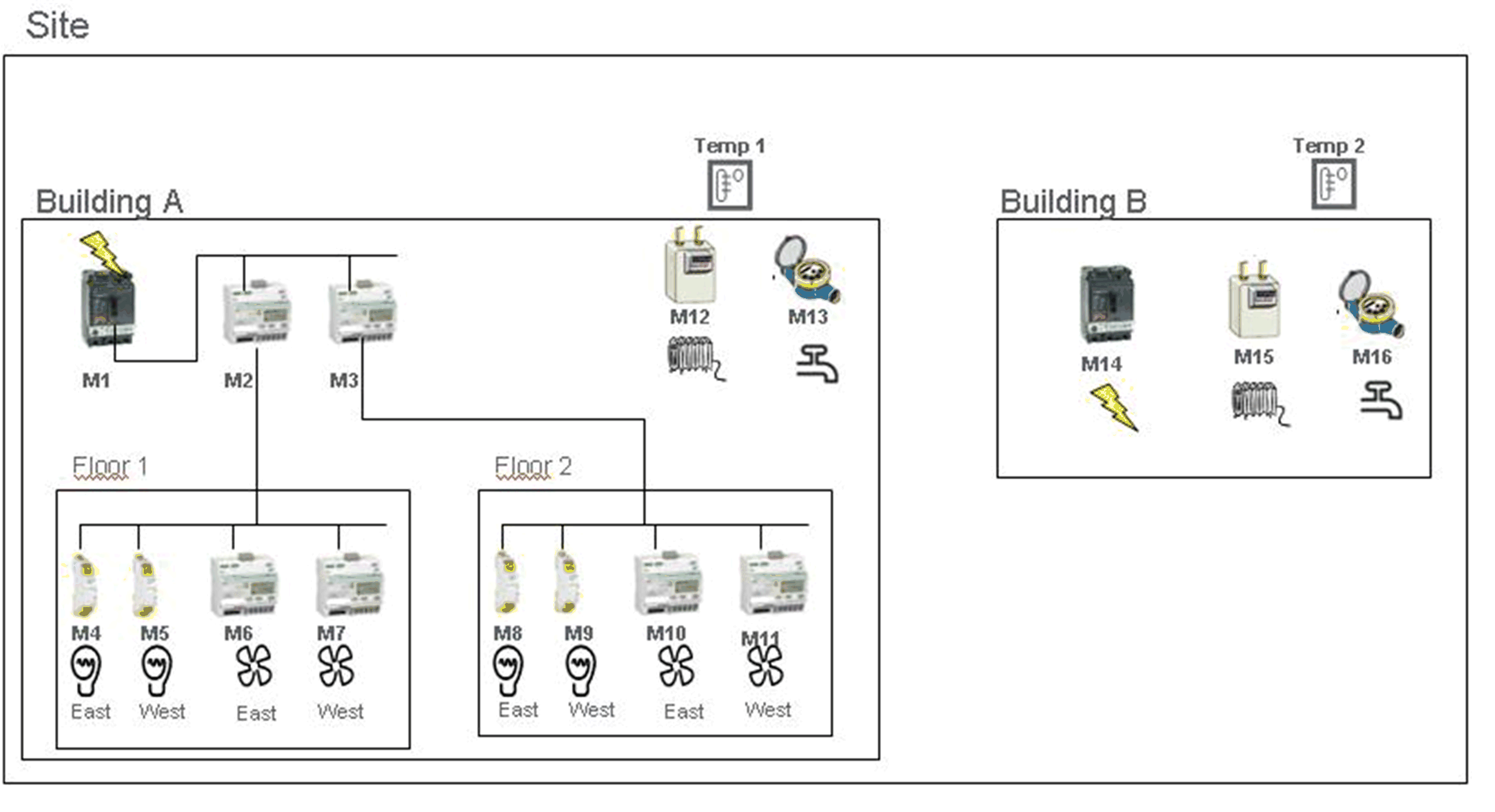

En este ejemplo se ilustra cómo definir el nombre de los edificios, las plantas, las zonas y el uso de los medidores y sensores de un emplazamiento compuesto por dos edificios:

En esta tabla se ofrecen ejemplos de nomenclatura para los diferentes campos del menú expandible Área supervisada:

		Área supervisada
Medidor/sensor	Ubicación del dispositivo	Edificios	Piso	Zona	Uso
M1	Tablero de distribución principal	Edificio A	–	–	Medidor principal
M2	Tablero de distribución principal	Edificio A	1.ª	–	Medidor secundario
M3	Tablero de distribución principal	Edificio A	2.ª	–	Medidor secundario
M4	Tarjeta de distribución 1	Edificio A	1.ª	Este	Iluminación
M5	Tarjeta de distribución 1	Edificio A	1.ª	Oeste	Iluminación
M6	Tarjeta de distribución 1	Edificio A	1.ª	Este	Ventilación
M7	Tarjeta de distribución 1	Edificio A	1.ª	Oeste	Ventilación
M8	Tarjeta de distribución 2	Edificio A	2.ª	Este	Iluminación
M9	Tarjeta de distribución 2	Edificio A	2.ª	Oeste	Iluminación
M10	Tarjeta de distribución 2	Edificio A	2.ª	Este	Ventilación
M11	Tarjeta de distribución 2	Edificio A	2.ª	Oeste	Ventilación
M12	Sala de calderas	Edificio A	–	–	Calefacción
M13	Exterior	Edificio A	–	–	Medidor principal
Temp1	Fachada norte exterior	Edificio A	Exterior	–	Otros
M14	Tablero de distribución principal	Edificio B	–	–	Medidor principal
M15	Sala de calderas	Edificio B	–	–	Calefacción
M16	Exterior	Edificio B	–	–	Medidor principal
Temp2	Fachada norte exterior	Edificio B	Exterior	–	Otros
