990-91381D-004

Forbind busbarerne mellem UPS'en og vedligeholdelsesbypass-skabet i et system med én forsyningskilde

Busbarerne og isoleringsdele leveres i et sæt sammen med vedligeholdelsesbypass-skabet. Delnumrene vist på illustrationerne er trykt på delene. Brug de medfølgende M8x30-skruer og et drejningsmoment på 17,5 Nm.

  1. Installer de neutrale busbarer, DC busbarer, isoleringsdelen og PE-busbaren.

    UPS'en set forfra

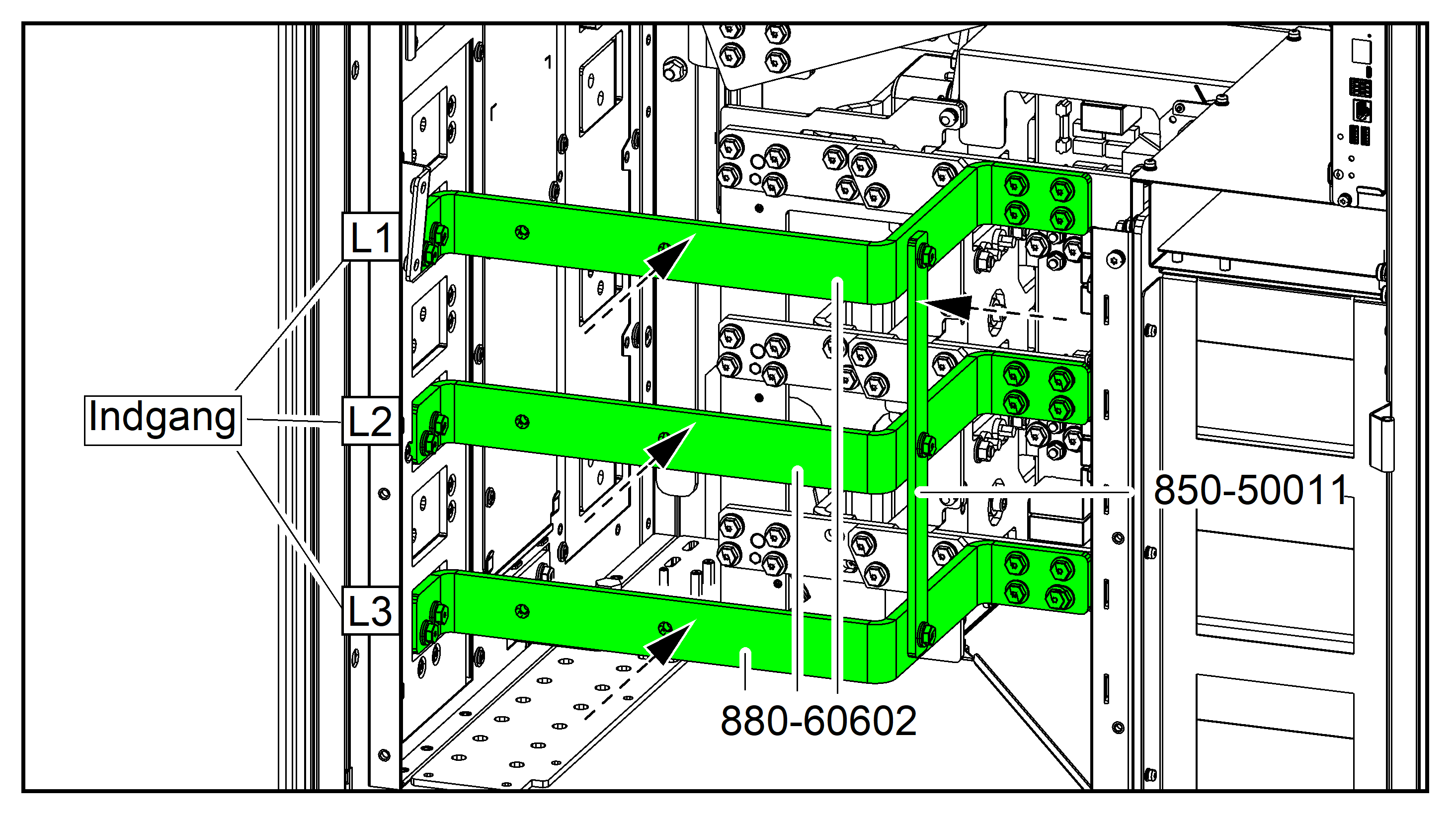

  2. Installer indgangsbusbarer og isolatordelen.

    UPS'en set forfra

  3. Installer udgangsbusbarerne og isolatordelene.

    UPS'en set forfra
