990–5914A–006

Información general de los kits de instalación proporcionados

Kit de instalación 0H-9130 para 20–80 kVA

Componente Se utiliza para Número de unidades
Tuerca M10 con arandela Colocación de la caja del disyuntor de batería en la pared. 7
Perno M10 x 30 mm con arandela 7
Tuerca M8 con arandela Conexión de los cables de alimentación. 15
Perno M8 x 25 mm con arandela 15
Bridas para sujetar los cables de señalización
820–0016
Conexión de los cables de señalización. 2
Bridas para sujetar los cables de señalización
820–0176
5

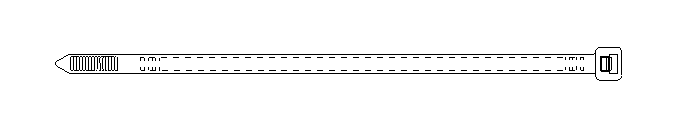

Bridas para sujetar los cables de alimentación Conexión de los cables de alimentación. 30

Kit de instalación 0H-1491 para 100–200 kVA

Componente Se utiliza para Número de unidades
Tuerca M10 con arandela Colocación de la caja del disyuntor de batería en la pared y Conexión de los cables de alimentación. 15
Perno M10 x 30 mm con arandela 15
Bridas para sujetar los cables de señalización
820–0016
Conexión de los cables de señalización. 2
Bridas para sujetar los cables de señalización
820–0176
5
Bridas para sujetar los cables de alimentación Conexión de los cables de alimentación 30
