Collegamento dei cavi di alimentazione

PERICOLO
pericolo di scosse elettriche, esplosione o arco elettrico
Eseguire l'interruzione completa dell'alimentazione del sistema UPS prima di collegare i cavi delle batterie alla scatola interruttori delle batterie.
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.
PERICOLO
Pericolo di scosse elettriche, esplosione o arco elettrico
Per i sistemi TT e TN, ogni armadio stand-alone del sistema deve essere collegato individualmente al connettore di messa a terra protettivo nel quadro di distribuzione che alimenta il sistema.
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.
AVVERTIMENTO
Pericolo di arco elettrico
Utilizzare i bulloni e i dadi M10 in dotazione per collegare i cavi di alimentazione.
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.
  1. Eseguire le procedure LOTO (LockOut/TagOut) sull'interruttore delle batterie.
  2. Far passare i cavi PE dall'armadio UPS sulla parte superiore o inferiore della scatola interruttori delle batterie ed eseguire il collegamento.

    I cavi dall'armadio UPS fatti passare attraverso la parte superiore della scatola interruttori delle batterie da 20-80 kW

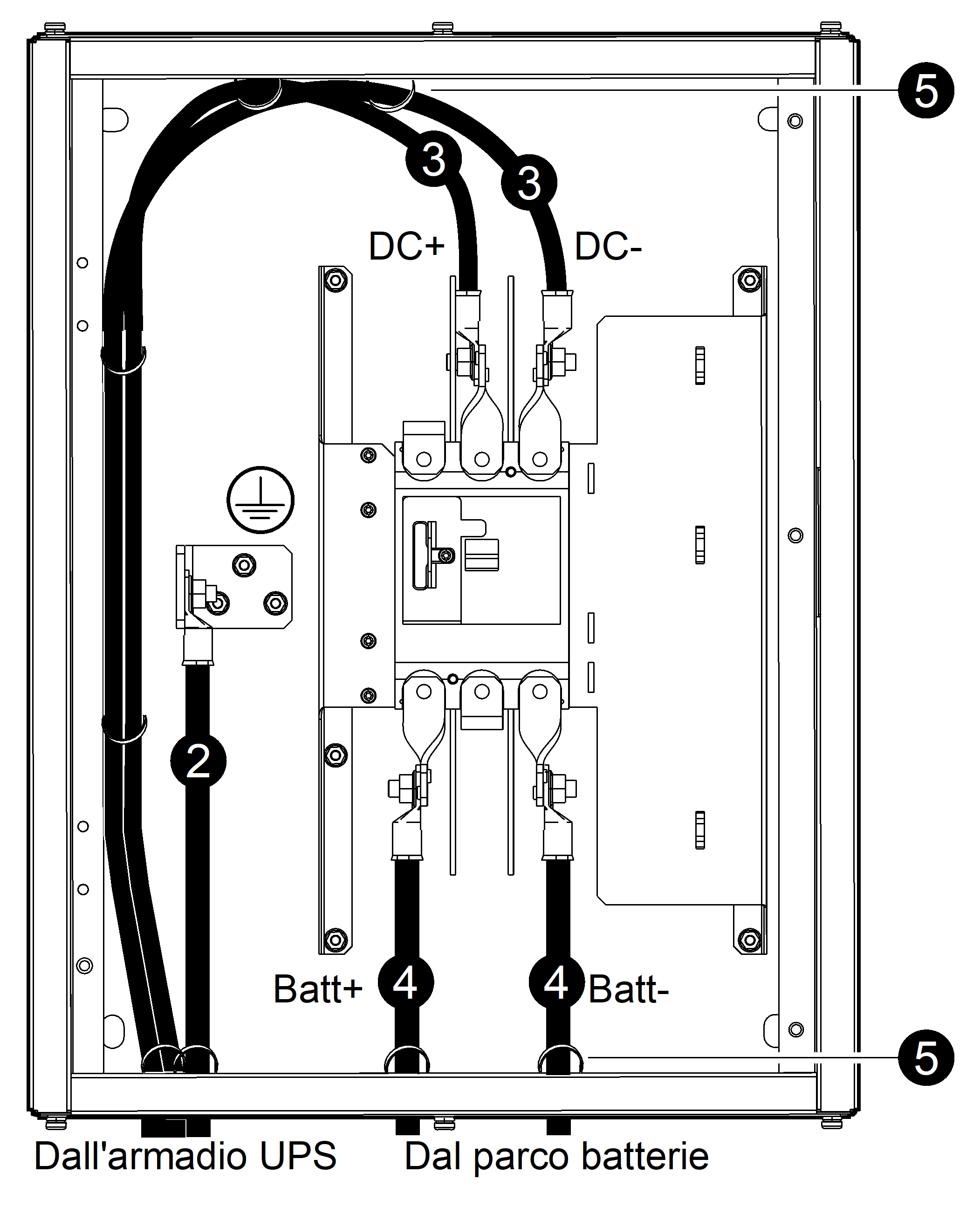

    I cavi dall'armadio UPS passati attraverso la parte inferiore della scatola interruttori delle batterie da 20-80 kW

    Cavi dall'armadio UPS fatti passare attraverso il fondo della scatola interruttori delle batterie da 100-200 kW

  3. Far passare i cavi CC dall'armadio UPS sulla parte superiore o inferiore della scatola interruttori delle batterie ed eseguire il collegamento.
    PERICOLO
    Pericolo di scosse elettriche, esplosione o arco elettrico
    Rimontare il coperchio interno nella parte superiore della scatola interruttori delle batterie prima di procedere con l'installazione.
    Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.
  4. Fare passare i cavi delle batterie dal parco batterie nella parte inferiore della scatola interruttori delle batterie e collegarli.
    PERICOLO
    pericolo di scosse elettriche, esplosione o arco elettrico
    • Rimontare il coperchio interno nella parte inferiore della scatola interruttori delle batterie prima di procedere con l'installazione.
    • Verificare la corretta polarità.
    Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.
  5. Collegare i cavi ai salvacavo sulla parte sinistra, superiore e inferiore della scatola interruttori delle batterie.
