Podłącz przewody sygnałowe

  1. Odkręć śruby na osłonach i zdejmij osłony ze skrzynki wyłącznika baterii.

    Widok z przodu skrzynki wyłącznika baterii 20-80 kW

    Widok z przodu skrzynki wyłącznika baterii 100-200 kW

  2. Poprowadź przewody sygnałowe dołem skrzynki wyłącznika baterii. W przypadku skrzynki wyłącznika baterii 20-80 kW przewody sygnałowe można poprowadzić również górą.
  3. Zdejmij osłonę wyłącznika baterii.

    Widok z przodu skrzynki wyłącznika baterii

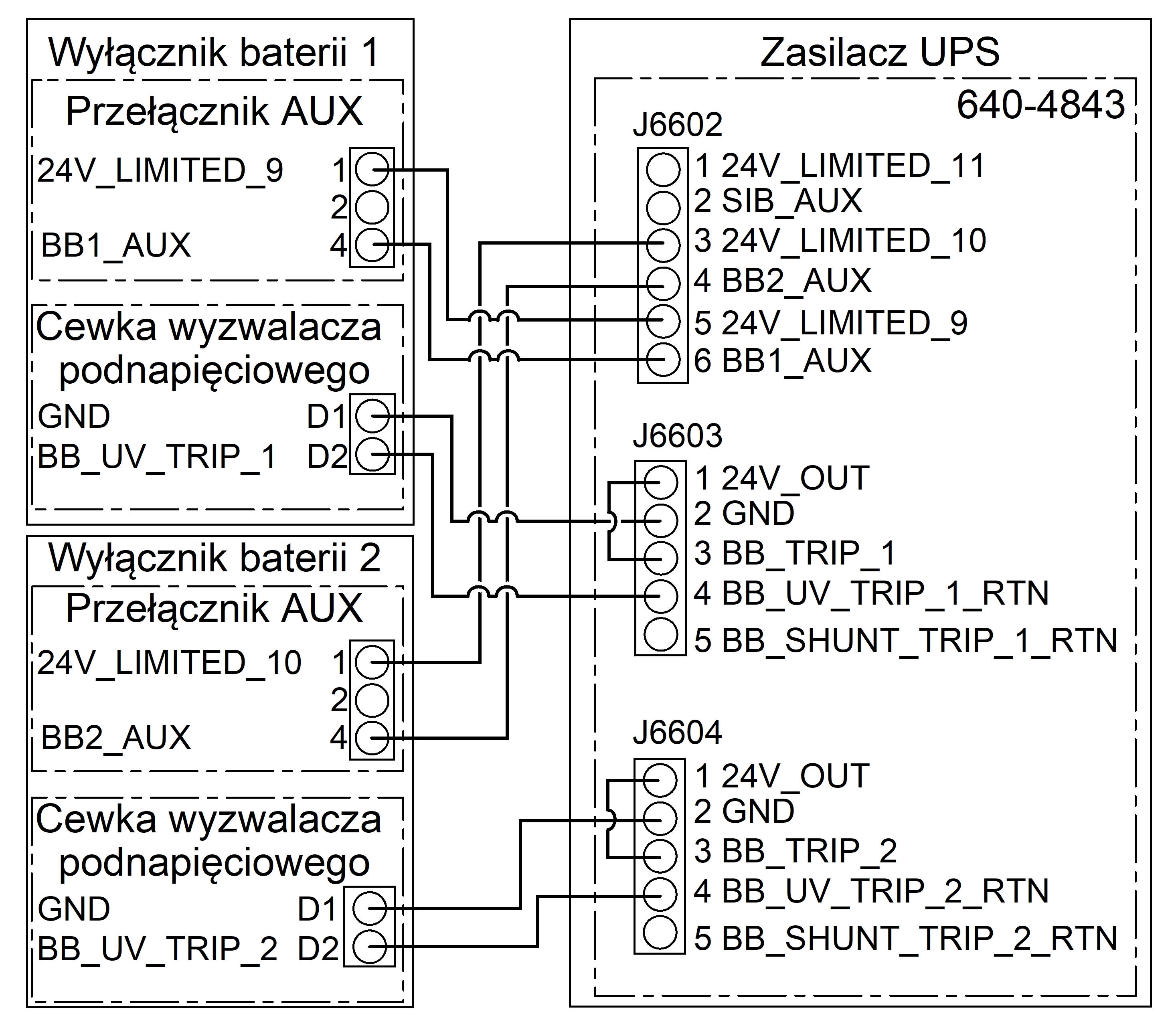

  4. Podłącz przewody sygnałowe:
    1. Podłącz przewody sygnałowe do łącznika AUX.
    2. Podłącz przewody sygnałowe do cewki wyzwalającej niskiego napięcia.
    3. Przymocuj kable sygnałowe do dostarczonych wsporników kabli za pomocą opasek zaciskowych.

    Widok z przodu skrzynki wyłącznika baterii

  5. Ponownie zamocuj osłonę wyłącznika baterii.
  6. Poprowadź kable sygnałowe oddzielnie od kabli zasilających.
