Galaxy VS UPSの信号ケーブルの接続 – 1+1簡易並列システム
注記: ブレーカーインジケーターライトはUPS
1から給電され、UPS 1に電源が供給されている場合にのみ作動します。
注記: AUXスイッチは、オプションの並列インストールキットGVSOPT006にあります。
注記: 信号ケーブルは、電源ケーブルとは個別に配線し、Class 2/SELVケーブルはnon-Class 2/non-SELVケーブルとは個別に配線してください。
- ユニット入力ブレーカーUIB/スタティックスイッチ入力ブレーカーSSIBおよび保守バイパスブレーカーMBBにAUXスイッチを取り付けます。
- UIB/SSIBおよびMBBブレーカーのAUXスイッチのカバーを取り外します。
- キットGVSOPT006のAUXスイッチをUIB/SSIBおよびMBBブレーカーに取り付けます。
- UIB/SSIBおよびMBBブレーカーのAUXスイッチにnon-Class 2/non-SELV信号ケーブルを接続します。
- UIB/SSIBおよびMBBブレーカーのAUXスイッチのカバーを再度取り付けます。
- GVSBPSU80K120Hの場合のみ：信号ケーブルをプラスチックタブに取り付け、バスバーから適切に分離されていることを確認します。
GVSBPSU10K20H
GVSBPSU20K60H
GVSBPSU80K120H

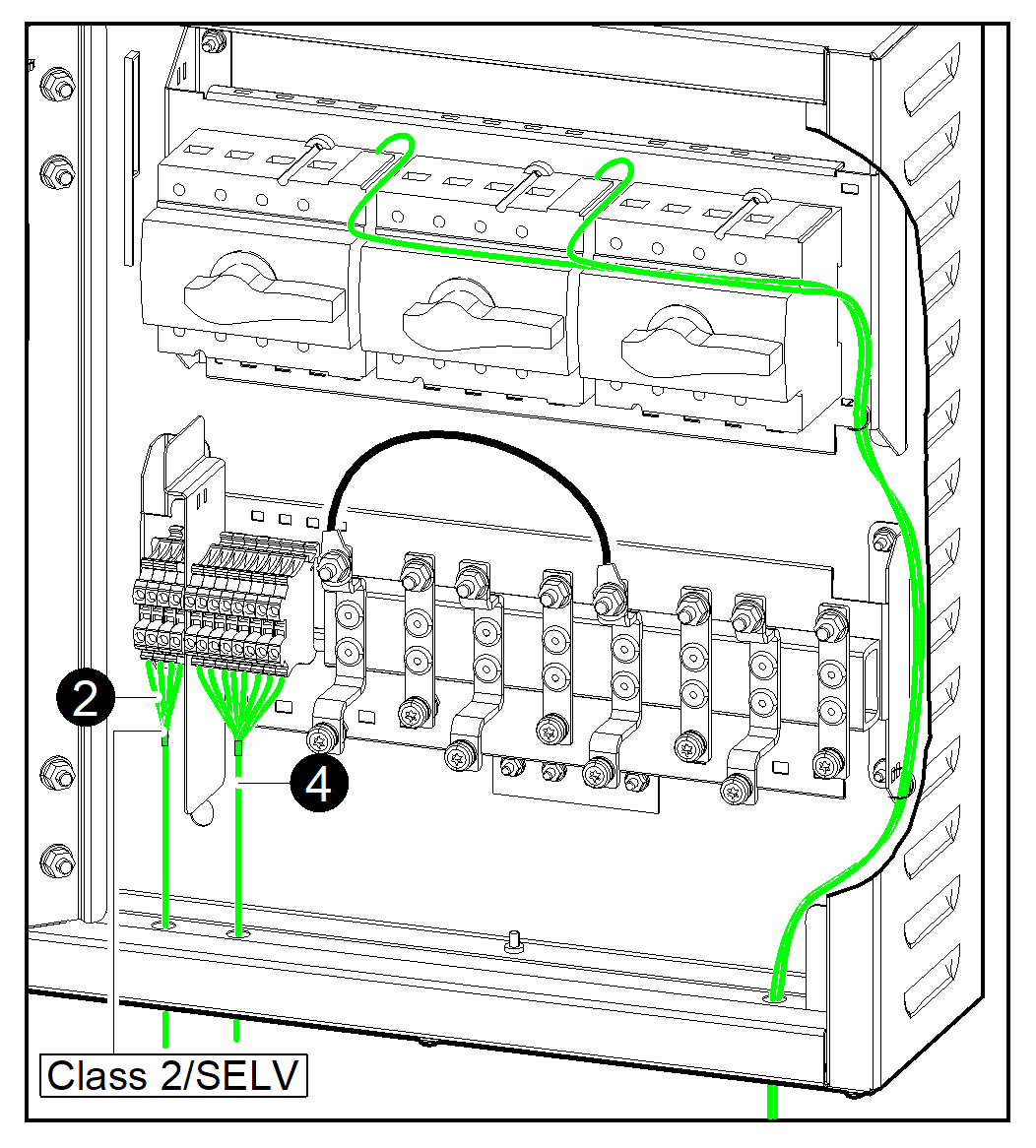

- ブレーカーインジケーターライトのClass 2/SELV信号ケーブルを、保守バイパス盤の制御端子台からUPSに、ご使用の設定に応じて接続します。注記: ブレーカーインジケーターライト回路はClass 2/SELVと見なされています。Class 2/SELV回路は主回路から絶縁する必要があります。回路がClass 2/SELVであると確認できない場合は、ブレーカーインジケーターライトの端子に回路を配線しないでください。
1+1簡易並列システム – 1系統主電源
1+1簡易並列システム – 2系統主電源
- UPS 2の場合：ボード640-4864の端子コネクタJ6618のピン8と9の間に事前に取り付けられたジャンパーを切断します。
注記 機器が不正確に動作する危険性UPS 2のボード640-4864の端子J6618のピン8と9の間に事前に取り付けられたジャンパーを切断します。24 V_SELV_OUTはいずれのUPSからも給電されません。上記の指示に従わないと、機器の損傷を負う可能性があります。 - non-Class 2/non-SELV信号ケーブルを、保守バイパス盤の制御端子台からUPSに、ご使用の設定に応じて接続します。
1+1簡易並列システム – 1系統主電源
1+1簡易並列システム – 2系統主電源
GVSBPSU10K20H
GVSBPSU20K60H
GVSBPSU80K120H
- 信号ケーブルのたるみを引き上げ、信号ケーブルをケーブルレリーフに固定します。
