Dane techniczne

UWAGA: Maksymalna wartość znamionowa prądu zwarciowego: 10 kA RMS symetryczna.

UWAGA: Zasilacz GVSBPSU80K120H może wytrzymać obciążenie do 120 kW/kVA, o ile nie zostanie przekroczony poziom prądu neutralnego (250 A):

przy 380 V, maksymalny prąd neutralny osiąga się przy nieliniowym obciążeniu 95 kVA.
przy 400 V, maksymalny prąd neutralny osiąga się przy nieliniowym obciążeniu 100 kVA.

Zalecana ochrona od strony sieci

Dane dotyczące zalecanej ochrony od strony sieci można znaleźć w podręczniku instalacji zasilacza UPS.

Zalecane przekroje kabli

NIEBEZPIECZEŃSTWO
ryzyko porażenia prądem, wystąpienia wybuchu lub łuku elektrycznego Okablowanie musi być zgodne z lokalnymi i/lub krajowymi przepisami dotyczącymi instalacji elektrycznych. Maksymalny dopuszczalny przekrój kabla to 16 mm² dla GVSBPSU10K20H, 70 mm² dla GVSBPSU20K60H i 150 mm² dla GVSBPSU80K120H. Nieprzestrzeganie tych instrukcji skutkuje poważnymi obrażeniami ciała lub śmiercią.

UWAGA: Kable aluminiowe nie są obsługiwane w uproszczonych układach równoległych 1+1 o mocy 80-100 kW.

Szczegółowe dane techniczne dotyczące systemu UPS można znaleźć w podręczniku instalacji zasilacza UPS.

Dane techniczne momentów dokręcenia

Rozmiar śruby	Moment dokręcenia
M4	1,7 Nm
M5	2,2 Nm
M6	5 Nm
M8	17,5 Nm
M10	30 Nm
M12	50 Nm

Waga i wymiary panelu obejścia serwisowego w opakowaniu do wysyłki

Oznaczenie produktu	Waga w kg	Wysokość mm*	Szerokość w mm	Głębokość w mm*
GVSBPSU10K20H	20	260	530	590
GVSBPSU20K60H	40	440	730	810
GVSBPSU80K120H	55	490	840	1220

Waga i wymiary panelu obejścia serwisowego

Numer referencyjny	Waga w kg	Wysokość w mm	Szerokość w mm	Głębokość w mm
GVSBPSU10K20H	12	450	400	150
GVSBPSU20K60H	25	600	550	220
GVSBPSU80K120H	40	800	600	280

Wymagana przestrzeń

UWAGA: Podane wymiary wymaganej wolnej przestrzeni dotyczą tylko cyrkulacji powietrza i dostępu serwisowego. Zapoznaj się z krajowymi przepisami bezpieczeństwa odnośnie dodatkowych wymogów.

Warunki środowiskowe

	Podczas pracy	Przechowywanie
Temperatura	0°C do 40°C	-25°C do 55°C
Wilgotność względna	5-95% bez kondensacji	10-80% bez kondensacji
Wysokość	0-3000 m
Klasa ochrony	IP20
Kolor	RAL 9003, poziom połysku 85%

Zgodność z normami

Zasady bezpieczeństwa	IEC 62040-1: 2017, Wydanie 2.0, Systemy bezprzerwowego zasilania (UPS) – Część 1: Wymagania dotyczące bezpieczeństwa
Wydajność	IEC 62040-3: 2011-03, 2. wydanie Systemy bezprzerwowego zasilania (UPS) — Część 3.: Metoda określania właściwości i wymagania dotyczące badań
Warunki środowiskowe	IEC 62040-4: 2013-04, 1. wydanie Systemy bezprzerwowego zasilania (UPS) — Część 4.: Aspekty środowiskowe — Wymagania i raportowanie
Oznakowanie	CE
System uziemienia	TN-C, TN-S, TT
Kategoria przepięciowa	OVCIII
Klasa ochrony	I
Stopień zanieczyszczenia	2

Schematy jednoliniowe

Schematy jednoliniowe zasilacza Galaxy VS

UIB	Unit input breaker (Wyłącznik wejściowy jednostki)
SSIB	Static switch input breaker (Wyłącznik wejściowy przełącznika statycznego)
MBB	Maintenance bypass breaker (Wyłącznik obejścia serwisowego)
IMB	Internal maintenance breaker (Wewnętrzny wyłącznik serwisowy)
UOB	Unit output breaker (Wyłącznik wyjściowy jednostki)
SIB	System isolation breaker (Wyłącznik izolacji systemu)

UWAGA: Wewnętrznego wyłącznika serwisowego IMB* w zasilaczu UPS Galaxy VS nie można używać w systemie z panelem obejścia serwisowego MBB, a wewnętrzny wyłącznik obejścia serwisowego IMB* musi być zablokowany w pozycji otwartej.

Galaxy VS – System pojedynczy - Pojedyncze zasilanie

Galaxy VS – System pojedynczy - Podwójne zasilanie

Galaxy VS – Uproszczony układ równoległy 1+1 – Pojedyncze zasilanie

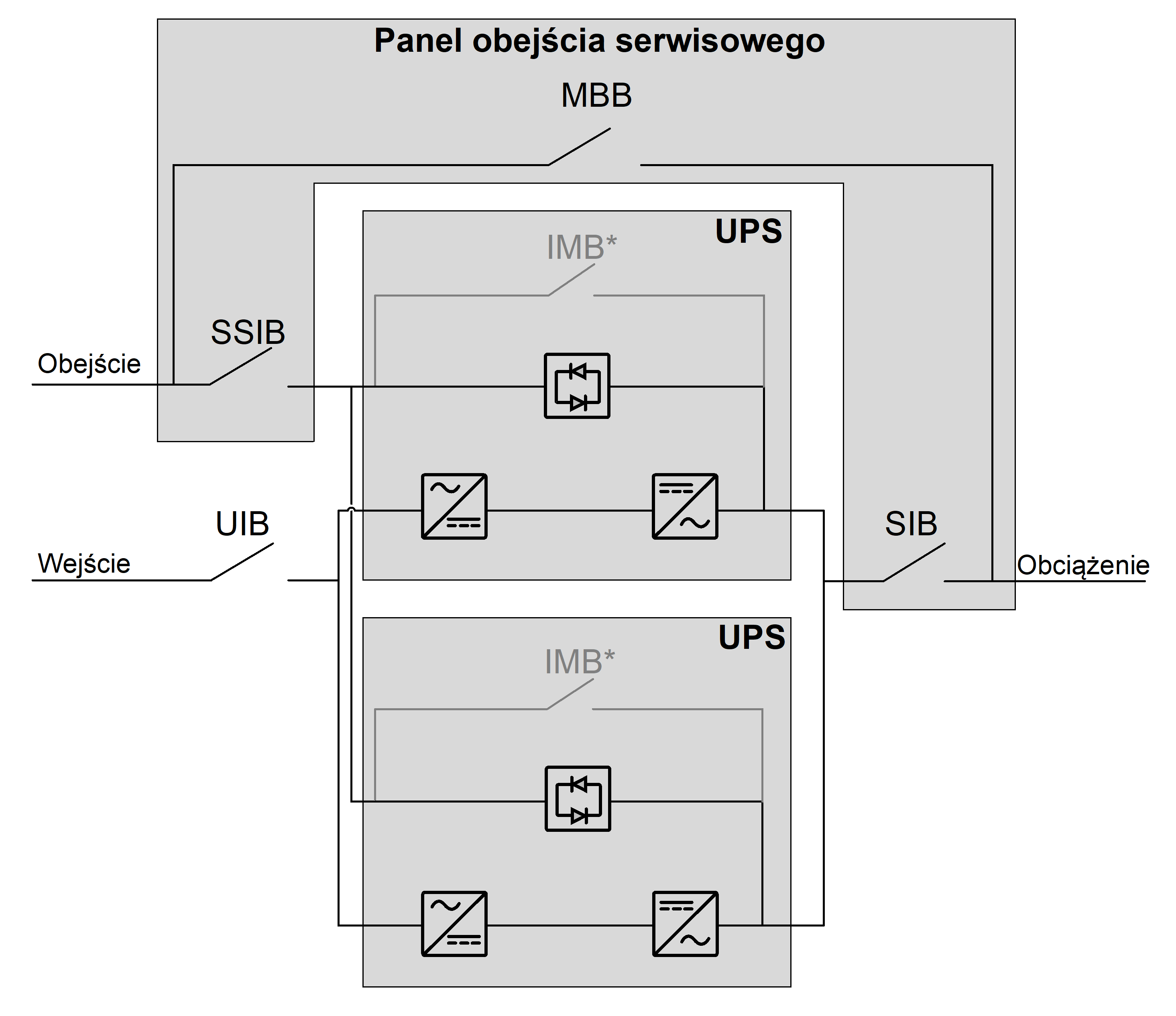

Galaxy VS – Uproszczony układ równoległy 1+1 – Podwójne zasilanie

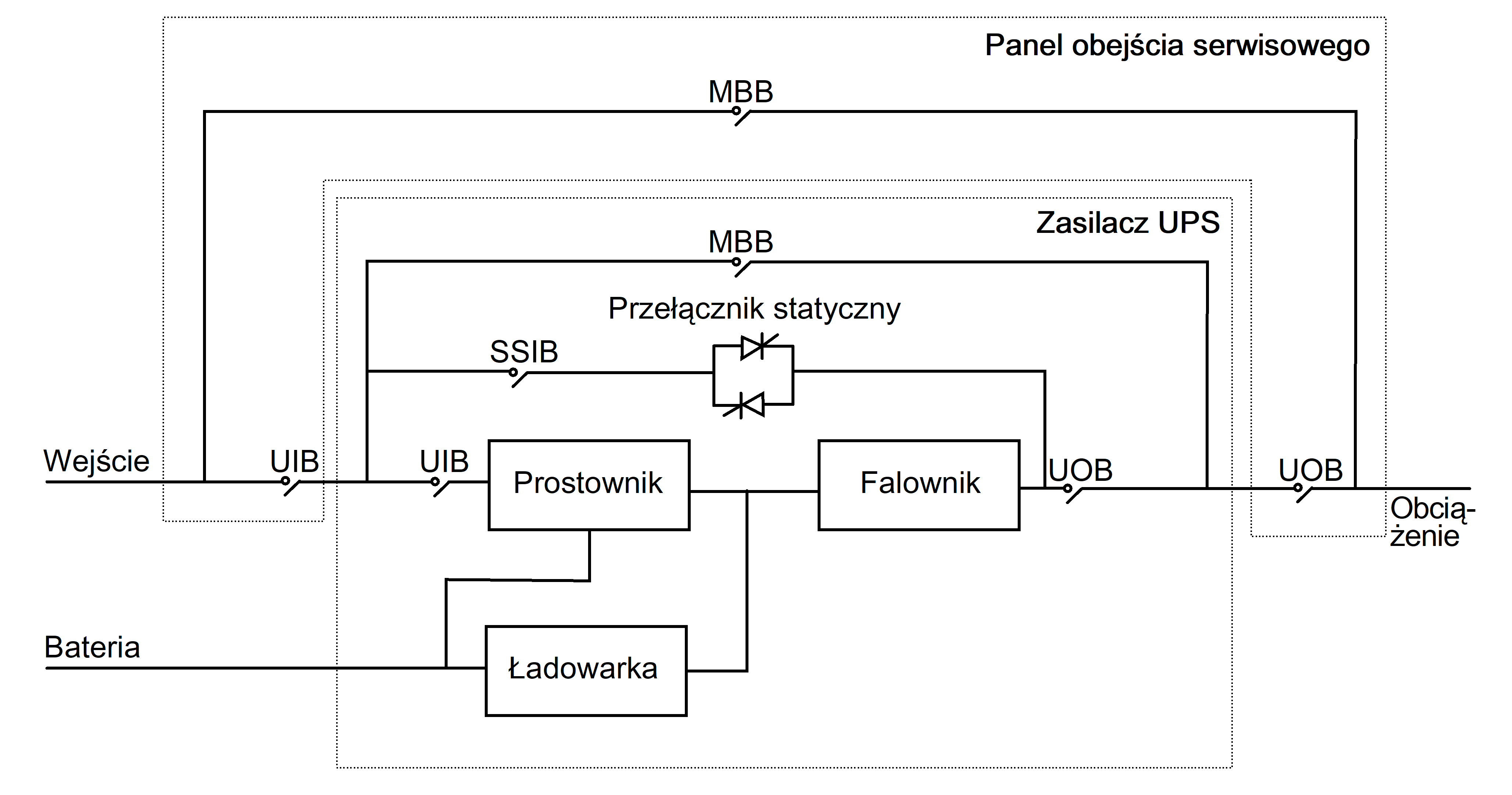

Schematy jednoliniowe zasilaczy Easy UPS 3S i Easy UPS 3M

UIB	Unit input breaker (Wyłącznik wejściowy jednostki)
SSIB	Static switch input breaker (Wyłącznik wejściowy przełącznika statycznego)
MBB	Maintenance bypass breaker (Wyłącznik obejścia serwisowego)
UOB	Unit output breaker (Wyłącznik wyjściowy jednostki)

UWAGA: Wewnętrznego MBB w zasilaczu Easy UPS 3S/3M nie można używać w systemie z równoległym panelem obejścia serwisowego, a wewnętrzny MBB musi być zablokowany w pozycji otwartej. Do trybu pracy z obejściem serwisowym należy używać wyłącznie zewn. MBB w równoległym panelu obejścia serwisowego.
