Montageanleitung für USV für externe Batterien
HINWEIS: Der modulare Batterieschrank kann nur entfernt von einer USV für externe Batterien
installiert werden.
Modulare Batterieschränke und externe USV mit maximal 100 kW Nennleistung |
Zwei modulare Batterieschränke und externe USV mit Nennleistung über 100 kW |

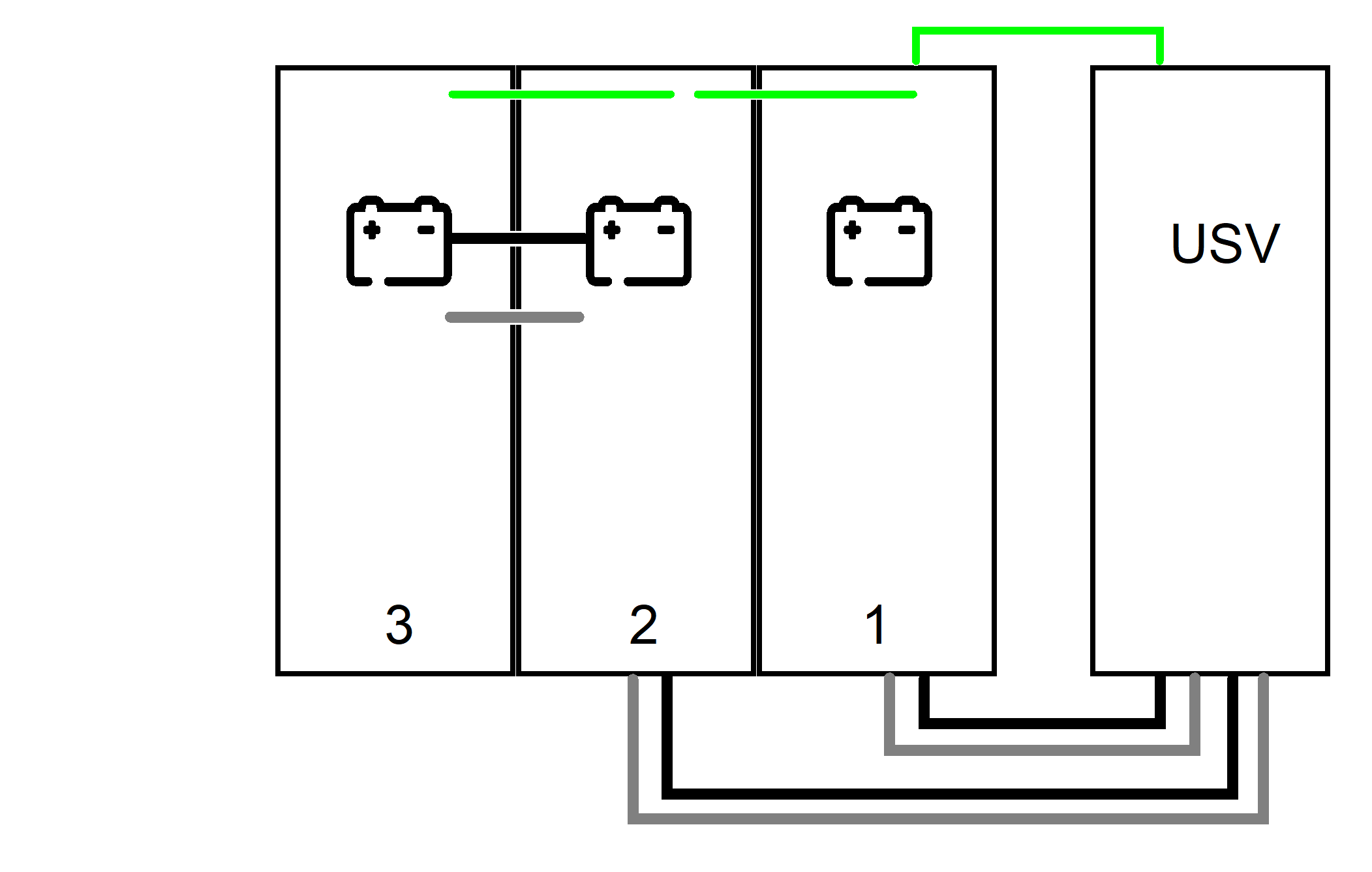

Drei modulare Batterieschränke und externe USV mit Nennleistung über 100 kW |
Modulare Batterieschränke und externe USV mit Nennleistung über 100 kW |
 |
|
HINWEIS: Der Abstand zwischen modularem Batterieschrank/modularen Batterieschränken und USV
darf 100 m nicht überschreiten. Wenden Sie sich an Schneider Electric, wenn der Abstand
größer ist.
- Vorbereiten der Installation.
- Installieren der Kabelbox am modularen Batterieschrank.
- Vorbereiten des modularen Batterieschranks 1 für Signalkabel.
- Installieren der erdbebensicheren Verankerung (Option).
- Verbinden der modularen Batterieschränke miteinander.
- Führen Sie einen der folgenden Schritte durch:
- USV mit maximal 100 kW Nennleistung: Anschließen der Leistungskabel für eine USV mit maximal 100 kW Nennleistung, oder
- USV mit Nennleistung über 100 kW: Anschließen der Leistungskabel für eine USV mit Nennleistung über 100 kW.
- Anschließen der Signalkabel.
- Hinzufügen übersetzter Sicherheitsetiketten zu Ihrem Produkt.
- Abschließende Montageschritte.
