設置キットの概要
設置キット0M-100883
| 部品 | 用途 | ユニット数 |
|---|---|---|
| スプリングワッシャ
HUA12053
|
電源ケーブルの接続。 | 40 |
設置キット0M-100917
| 部品 | 用途 | ユニット数 |
|---|---|---|
| ワッシャ付きM8ナット
803–8007
|
TN-C/480 V直接接地システムのためのUPSの準備。 | 2 |
| ボンディングバスバー
880–99117
|
1 |
設置キット0M-88357
| 部品 | 用途 | ユニット数 |
|---|---|---|

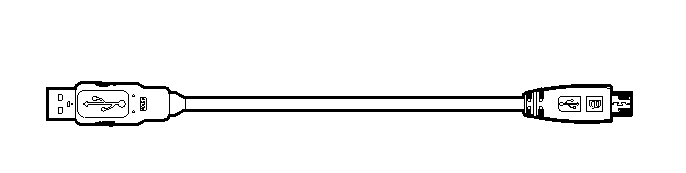

| USBケーブル
960-0598
|
Modbusケーブルの接続。 | 1 |
| 150オームの抵抗器
110-0151-Z
|
10 |
|
| 端子コネクタ
730-0532
|
2  |
設置キット0J-0M-1160
| 部品 | 用途 | ユニット数 |
|---|---|---|
| 温度センサー
0M-1160
|
サードパーティ製バッテリーのソリューションについては、を参照してください（）。 温度センサーの取り付けおよび接続方法については、該当するバッテリーソリューションの設置マニュアルを参照してください。 |
1 |
オプションの耐震キットGVSOPT002
| 部品 | 用途 | ユニット数 |
|---|---|---|
| ワッシャ付きM8 x 20 mmボルト | 耐震アンカーの取り付け（オプション）および最終設置 | 12 |
| 背面固定用金具
870-97772
|
1 |
|
| 背面固定用金具
870-31131
|
1 |
|
| 前面固定用金具
870-31132
|
1 |
|
| 背面接続プレート
870-31554
|
隣接製品との設置に使用します。隣接製品の設置マニュアルの手順に従ってください。 | 1 |
オプションのNEMA2穴開きキットGVSOPT005
| 部品 | 用途 | ユニット数 |
|---|---|---|
| NEMA 2穴プレート（出力、DC+、N） | NEMA 2穴プレートを使用した電源ケーブルの接続。 | 7 |
| NEMA 2穴プレート（入力、バイパス、DC-） | 8 |
|
| ワッシャ付きM8ナット | 30 |
|
| スプリングワッシャ | 30 |
|
| M8x24 mmフラットワッシャー | 60 |
オプションの並列キットGVSOPT006
| 部品 | 用途 | ユニット数 |
|---|---|---|
| PBUS1ケーブル0W6268 | PBUSケーブルの接続。 | 1 |
| PBUS2ケーブル0W6267 | 1 |
|
| AUXスイッチ | 1+1簡易並列システムのIMB信号線の接続。 | 2 |
| このキットには、本設置に関係のない他のUPSモデルで使用される部品が含まれています。 | ||
オプションキットGVSOPT030
隣接するモジュール式バッテリーキャビネットを設置する場合を想定しています。モジュール式バッテリーキャビネットの設置マニュアルを参照してください。
| 部品 | 用途 | ユニット数 |
|---|---|---|
| 相互接続クランプ
870-32370
|
相互接続用。 | 3 |
| ワッシャ付きM6
x 16 mmネジ
803-0686A
|
3 |
|
| ワッシャ付きM6ナット
3360687
|
3 |
|
| ワッシャ付きM8
x 25 mmボルト
803-8595A
|
電源ケーブルの接続用。 | 9 |
| ワッシャ付きM8ナット
803-8007
|
9 |
|
| PEケーブル0W13065（モジュール式バッテリーキャビネット1用） | モジュール式バッテリーキャビネット1の電源ケーブルの接続用。 | 1 |
| DCケーブル0W13071（モジュール式バッテリーキャビネット1用） | 1 |
|
| DCケーブル0W13066（モジュール式バッテリーキャビネット2用） | 定格50 kWを超えるUPSのモジュール式バッテリーキャビネット2、3、4の電源ケーブルの接続用。 最大定格50 kWのUPSには付属のDCケーブルを使用してください。 |
1 |
| DCケーブル0W13068（モジュール式バッテリーキャビネット3用） | 1 |
|
| DCケーブル0W13067（モジュール式バッテリーキャビネット4用） | 1 |
|
| 信号線0W13070 | モジュール式バッテリーキャビネット1の信号ケーブルの接続用。 | 1 |
| 信号線0W13069 | 1 |
|
| ケーブルタイ
820-0176A
|
電源ケーブルの固定用。 | 18 |
| ケーブルタイ
820-0020
|
30 |
