병렬 시스템 개요
| UIB | 장치 입력 차단기 |
| SSIB | 스태틱 스위치 입력 차단기 |
| IMB | 내부 유지보수 차단기 |
| UOB | 장치 출력 차단기 |
| SIB | 시스템 격리 차단기 |
| BB | 배터리 차단기 |
| MBB | 외부 유지보수 바이패스 차단기 |
단순화된 1+1 병렬 시스템
Galaxy VS는 공유 장치 입력 차단기 UIB 및 스태틱 스위치 입력 차단기 SSIB를 이 용한 리던던시를 위해 단순화된 1+1 병렬 시스템에 2개의 UPS를 지원합니다.
단순화된 1+1 병렬 시스템 - 단독 주 전원 |
단순화된 1+1 병렬 시스템 - 이중 주 전원 |
개별 장치 입력 차단기 UIB 및 스태틱 스위치 입력 차단기 SSIB가 포함 된 병렬 시스템
Galaxy VS는 용량 구성으로 최대 4대까지 병렬 구성 가능하며, 리던던시 병렬 구성 으로 최대 3+1개 지원할 수 있으며, 입력 구성에 따라 개별 장치 입력 차단기 UIB 및 스태틱 스위치 입력 차단기 SSIB를 포함합니다.
주의: 내부
유지보수 차단기 IMB는
단순화된 1+1 병렬 시스템에서만
사용할 수 있습니다.
다른 병렬 시스템에서는
외부 유지보수 바이패스
차단기 MBB가 반 드시 제공되어야
하며, 내부 유지보수
바이패스 차단기 IMB*에는
반드시 열린 위치에서
시건 장치가 구성되어야
합니다.
병렬 시스템 - 단독 주 전원 |
병렬 시스템 - 이중 주 전원 |

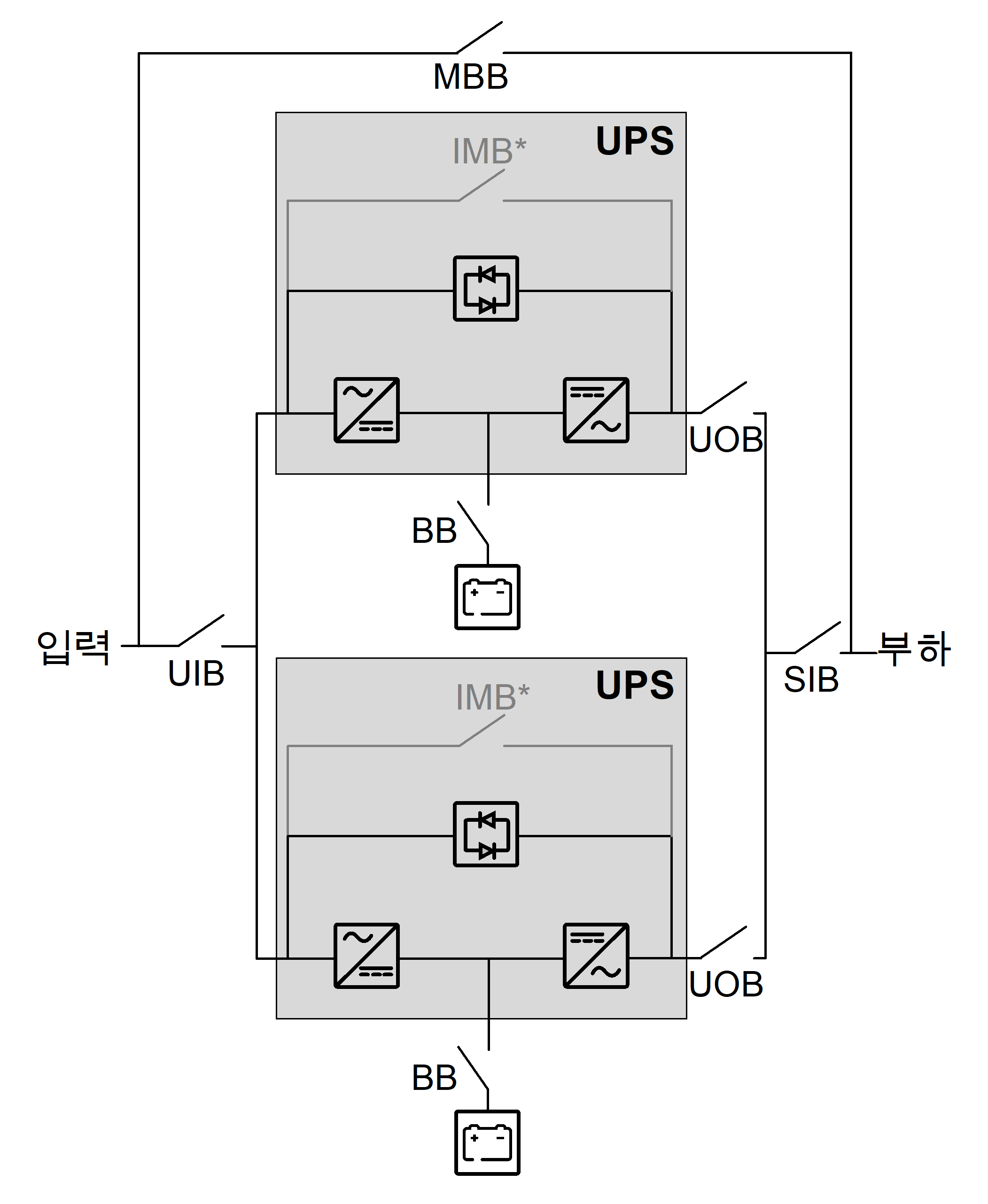

공유 장치 입력 차단기 UIB 및 스태틱 스위치 입력 차단기 SSIB가 포함 된 병렬 시스템
Galaxy VS는 용량 구성으로 최대 4대까지 병렬 구성 가능하며, 리던던시 병렬 구성 으로 최대 3+1개 지원할 수 있으며, 입력 구성에 따라 공유 장치 입력 차단기 UIB 및 스태틱 스위치 입력 차단기 SSIB를 포함합니다.
주의: 내부
유지보수 차단기 IMB는
단순화된 1+1 병렬 시스템에서만
사용할 수 있습니다.
다른 병렬 시스템에서는
외부 유지보수 바이패스
차단기 MBB가 반 드시 제공되어야
하며, 내부 유지보수
바이패스 차단기 IMB*에는
반드시 열린 위치에서
시건 장치가 구성되어야
합니다.
병렬 시스템 - 단독 주 전원 |
병렬 시스템 - 이중 주 전원 |
