990-91262D-017

Installazione finale

PERICOLO
Pericolo di scosse elettriche, esplosione o arco elettrico
Le batterie possono presentare il rischio di scariche elettriche e alte correnti di cortocircuito. Quando si maneggiano le batterie, osservare le seguenti precauzioni.
  • Rimuovere orologi, anelli e altri oggetti metallici.
  • Utilizzare attrezzi con manici isolati.
  • Indossare occhiali, guanti e stivali protettivi.
  • Non appoggiare strumenti o componenti metallici sulle batterie.
  • Scollegare la sorgente di ricarica prima di collegare o scollegare i connettori delle batterie.
  • Determinare se la batteria è stata inavvertitamente collegata a terra. In tal caso, rimuovere la sorgente dal collegamento a terra. Il contatto con qualsiasi parte di una batteria collegata a terra può provocare scosse elettriche. La possibilità di scosse può essere ridotta se i collegamenti a terra vengono rimossi durante l'installazione e la manutenzione (vale per apparecchiature e sistemi di alimentazione a batterie remoti non provvisti di un circuito di alimentazione collegato a terra).
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.
AVVERTIMENTO
Pericolo di danneggiamento dell'apparecchiatura
Prima di installare le batterie nel sistema, attendere che questo sia pronto per essere alimentato. L'intervallo di tempo tra l'installazione delle batterie e l'alimentazione dell'UPS non deve superare 72 ore (3 giorni).
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.
  1. Reinstallare i coperchi indicati (prima A e poi B). Potrebbe essere necessario scollegare i cavi di segnale Class 2/SELV mentre si installano i coperchi. Fissare i Class 2/SELV cavi di segnale ai ponti sui coperchi.

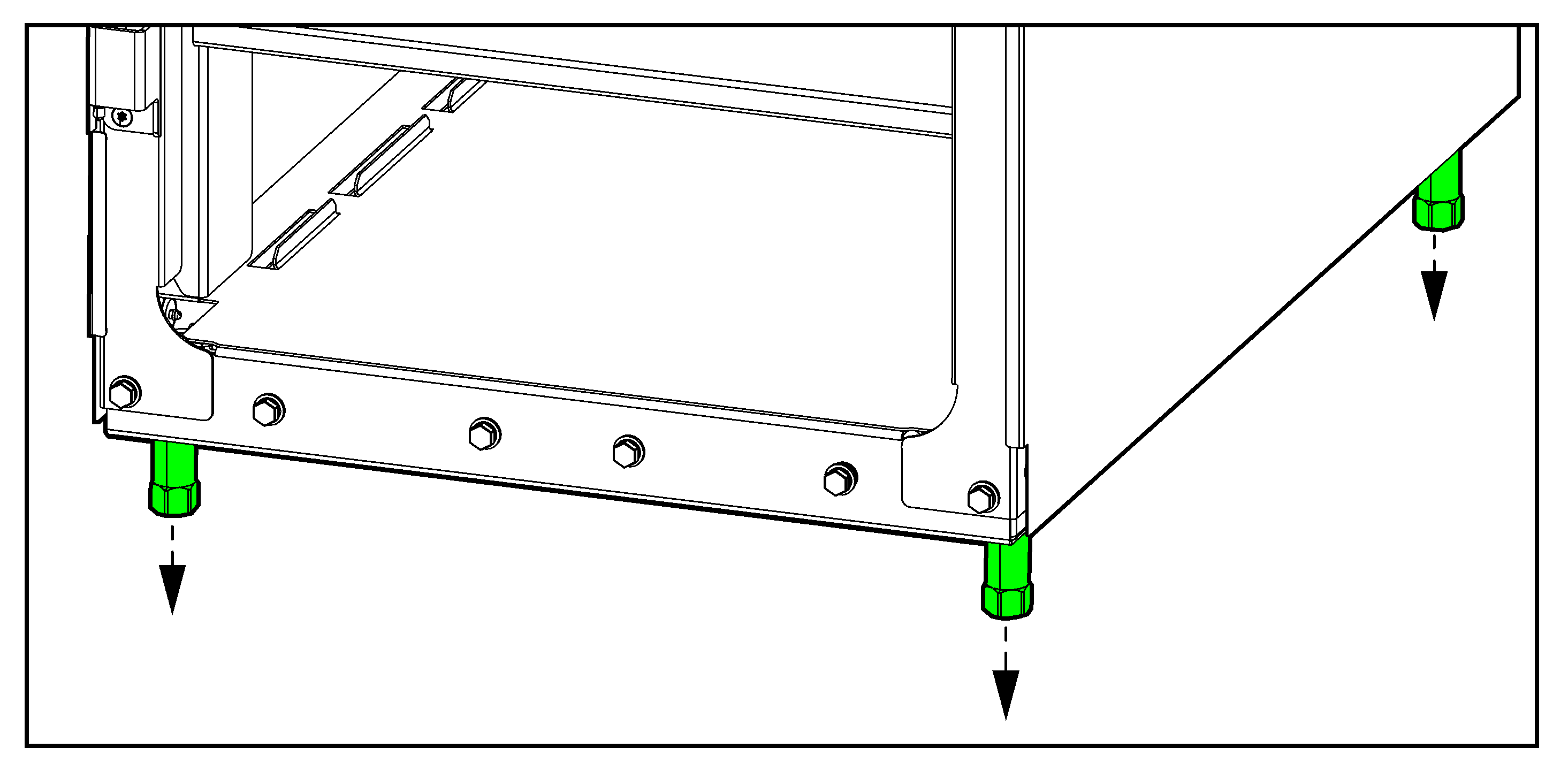

  2. Abbassare i piedini di livellamento anteriori e posteriori sull'UPS con una chiave inglese finché non si appoggiano al pavimento. Utilizzare una livella a bolla per verificare la messa in piano dell'UPS.
    AVVISO
    Pericolo di danneggiamento dell'apparecchiatura
    Non spostare l'armadio dopo aver abbassato i piedini di livellamento.
    Il mancato rispetto di queste istruzioni può provocare danni alle apparecchiature.
  3. Solo per l'ancoraggio antisismico: Fissare la staffa di ancoraggio anteriore sull'UPS e al pavimento. Utilizzare le parti di montaggio appropriate per il tipo di pavimento: il diametro del foro nella staffa di ancoraggio anteriore è di ø13 mm. Il requisito minimo delle parti di montaggio è: grado M12 8.8.
  4. Impostare l'interruttore delle batterie (BB) sulla posizione di spegnimento (aperto).
  5. Spingere i moduli batteria negli slot. Riempire i ripiani dal basso verso l'alto. Installare sempre una stringa di batterie completa (quattro moduli batteria) su ciascun ripiano.
  6. Abbassare la maniglia sui moduli batteria e maniglia al ripiano con la vite fornita.
  7. Connettere i connettori delle batterie alla parte anteriore dei moduli batteria.
  8. Reinstallare il coperchio delle batterie sull'UPS.
  9. Reinstallare lo sportello anteriore.
  10. Ricollegare i due cavi di segnale dal display. Fissare i cavi di segnale con fascette per cavi nell'angolo superiore sinistro.
