Visão geral dos kits de instalação
Kit de instalação 0H-9330
Kit de instalação 0H-9332
| Peça | Usada em | Número de unidades |
|---|---|---|
| Parafuso
M6 x 16 mm com arruela
803-0686
|
Interconecte o gabinete de baterias modulares 1 e o nobreak adjacente com baterias internas e Interconexão dos gabinetes de baterias modulares | 9 |
| Suporte
de interconexão
870-31473
|
3 |
|
| Porca
M6 com arruela
3360687
|
Conecte os cabos de alimentação para um nobreak classificado para um máximo de 50 kW ou Conecte os cabos de alimentação do nobreak classificados acima de 50 kW. | 5 |
| Parafuso
M6 x 20 mm com arruela
803-8592
|
6 |
|
| Abraçadeira para cabos | Conecte os cabos de alimentação para um nobreak classificado para um máximo de 50 kW ou Conecte os cabos de alimentação do nobreak classificados acima de 50 kW. | 18 |
| Fio de sinal 0W12680 | Conecte os fios de sinal. | 1 |
| Fio de sinal 0W76629 | 1 |
Kit sísmico opcional GVSOPT002
| Peça | Usada em | Número de unidades |
|---|---|---|
| Parafuso M8 x 20 mm com arruela | Instalar ancoragem sísmica (opcional) e Instalação final | 12 |
| Fixação
traseira
870-97772
|
1 |
|
| Suporte
de fixação traseiro
870-31131
|
1 |
|
| Suporte
de fixação frontal
870-31132
|
1 |
|
| Placa de conexão
traseira
870-31554
|
1 |
Kit opcional GVSOPT030
0H-1743
Somente para instalação com nobreak adjacente para baterias externas.
| Peça | Usada em | Número de unidades |
|---|---|---|
| Presilha
de interconexão
870-32370
|
Interconecte o gabinete de baterias modulares 1 e o nobreak adjacente para baterias externas. | 3 |
| Parafuso
M6 x 16 mm com arruela
803-0686A
|
3 |
|
| Porca
M6 com arruela
3360687
|
3 |
|
| Abraçadeira
para cabos
820-0020
|
30 |
|
| Parafuso
M8 x 25 mm com arruela
803-8595A
|
Interconecte o gabinete de baterias modulares 1 e o nobreak adjacente para baterias externas e Conecte os cabos de alimentação para um nobreak classificado para um máximo de 50 kW ou Conecte os cabos de alimentação do nobreak classificados acima de 50 kW. | 9 |
| Porca
M8 com arruela
803-8007
|
9 |
|
| Cabo de PE 0W13065 (para gabinete de baterias modulares 1) | 1 |
|

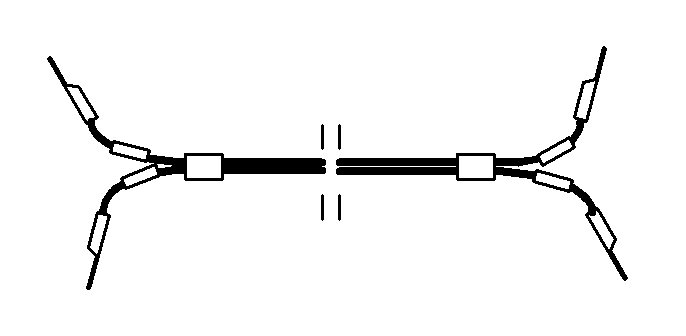

| Cabo CC 0W13071 (para gabinete de baterias modulares 1) | 1 |
|
| Abraçadeira
para cabos
820-0176A
|
18 |
|
| Cabo CC 0W13066 (para gabinete de baterias modulares 2) | Interconecte o gabinete de baterias modulares 1 e o nobreak adjacente para baterias externas e Conecte os cabos de alimentação do nobreak classificados acima de 50 kW | 1 |
| Cabo CC 0W13068 (para gabinete de baterias modulares 3) | 1 |
|
| Cabo CC 0W13067 (para gabinete de baterias modulares 4) | 1 |
|
| Fio de sinal 0W13070 | Interconecte o gabinete de baterias modulares 1 e o nobreak adjacente para baterias externas e Conecte os fios de sinal | 1 |
| Fio de sinal 0W13069 | 1 |
