Specifiche

NOTA: Massimo valore nominale cortocircuito: 10 kA RMS simmetrico.

NOTA: GVSBPSU80K120H può sopportare un carico fino a 120 kW/kVA a condizione che la corrente nel neutro (250 A) non venga superata:

a 380 V, la massima capacità di corrente nel neutro viene raggiunta con un carico non lineare di 95 kVA.
a 400 V, la massima capacità di corrente nel neutro viene raggiunta con un carico non lineare di 100 kVA.

Protezione a monte consigliata

Fare riferimento al manuale di installazione dell'UPS per la protezione a monte consigliata.

Dimensioni dei cavi consigliate

PERICOLO
pericolo di scosse elettriche, esplosione o arco elettrico Tutto il cablaggio deve essere conforme alle normative nazionali e/o applicabili in materia elettrica. La dimensione massima consentita dei cavi è 16 mm² per GVSBPSU10K20H, 70 mm² per GVSBPSU20K60H, e 150 mm² per GVSBPSU80K120H. Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.

NOTA: I cavi in alluminio non sono supportati in un sistema in parallelo 1+1 semplificato da 80-100 kW.

Fare riferimento al manuale di installazione dell'UPS per le dimensioni dei cavi consigliate.

Coppie di serraggio

Dimensioni dei bulloni	Serraggio
M4	1,7 Nm
M5	2,2 Nm
M6	5 Nm
M8	17,5 Nm
M10	30 Nm
M12	50 Nm

Pesi e dimensioni del pannello bypass di manutenzione

Riferimento commerc.	Peso (kg)	Altezza (mm)	Larghezza (mm)	Profondità (mm)
GVSBPSU10K20H	12	450	400	150
GVSBPSU20K60H	25	600	550	220
GVSBPSU80K120H	40	800	600	280

Spazio di manovra

NOTA: Le dimensioni dello spazio di manovra si riferiscono esclusivamente alle esigenze di circolazione dell'aria e di accesso per la manutenzione. Per eventuali requisiti aggiuntivi nella zona geografica di appartenenza, consultare le normative e gli standard di sicurezza locali.

Ambiente

	Di esercizio	Di immagazzinamento
Temperatura	Da 0 °C a 40 °C	Da -25 °C a 55 °C
Umidità relativa	0-95% senza condensa	0-95% senza condensa
Altitudine	0-3000 m.
Classe di protezione	IP20
Colore	RAL 9003, livello di lucentezza: 85%

Schemi elettrici di linea

Schemi elettrici a una linea Galaxy VS

UIB	Interruttore di ingresso unità
SSIB	Interruttore ingresso commutatore statico
MBB	Sezionatore bypass di manutenzione
IMB	Sezionatore di manutenzione interno
UOB	Interruttore di uscita unità
SIB	Sezionatore di isolamento sistema

NOTA: Il sezionatore di manutenzione interno IMB* in Galaxy VS UPS non può essere utilizzato in un sistema con pannello bypass di manutenzione e il sezionatore di manutenzione interno IMB* deve essere bloccato in posizione aperta.

Galaxy VS - Sistema singolo - Singola rete di alimentazione

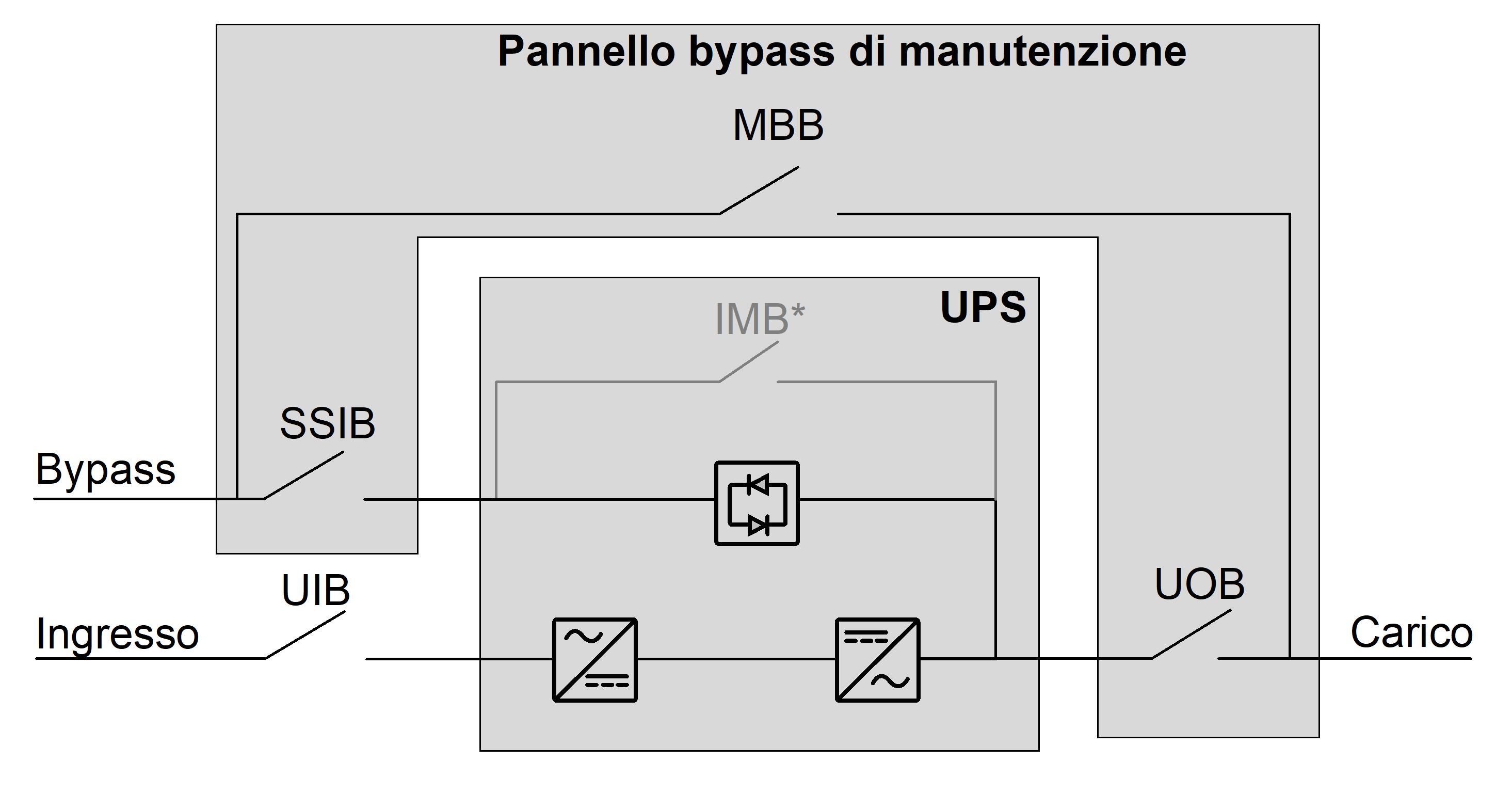

Galaxy VS - Sistema singolo - Doppia rete di alimentazione

Galaxy VS - Sistema in parallelo 1 + 1 semplificato - Singola rete di alimentazione

Galaxy VS - Sistema in parallelo 1 + 1 semplificato - Doppia rete di alimentazione

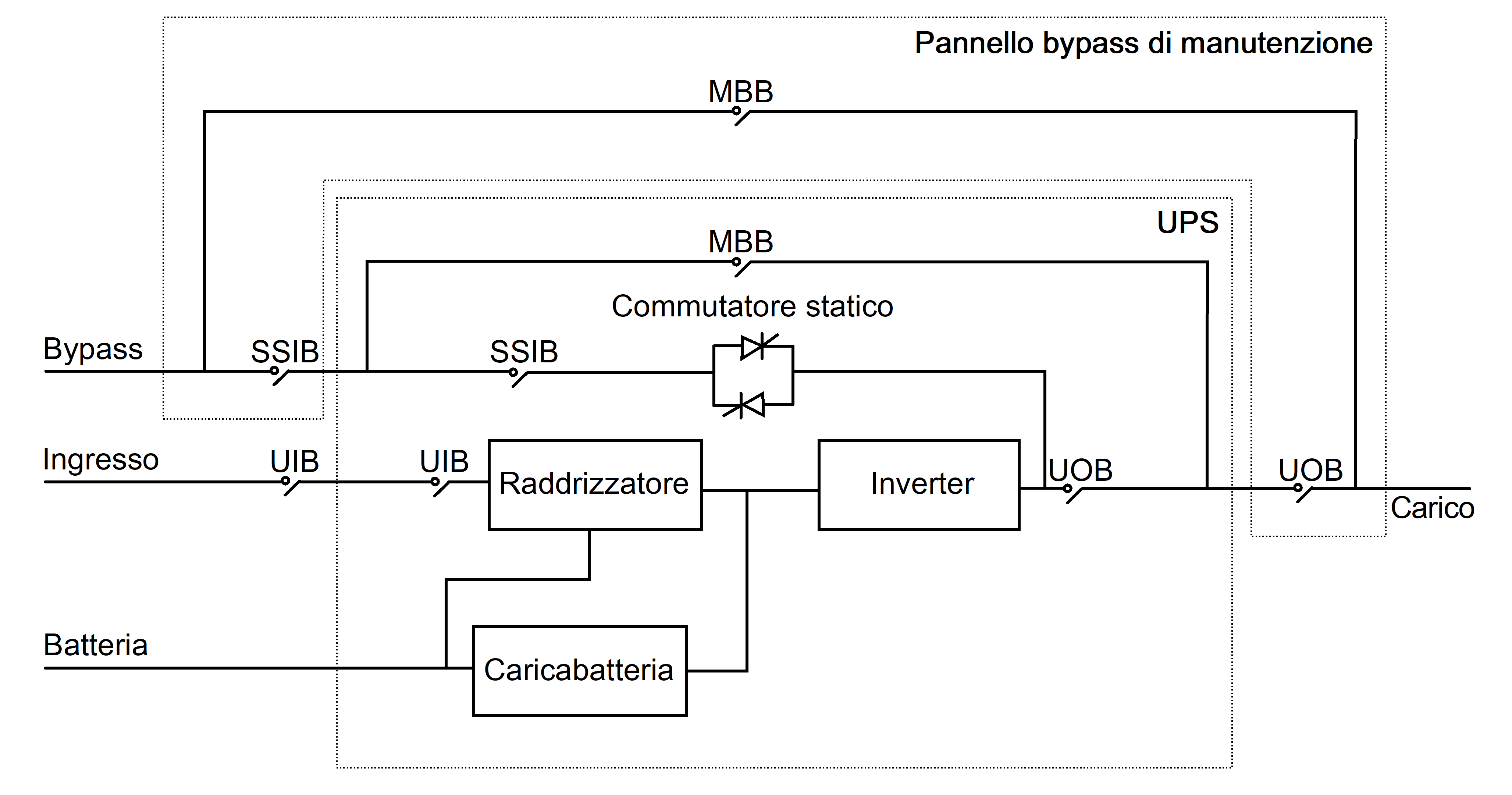

Schemi elettrici a una linea Easy UPS 3S e Easy UPS 3M

UIB	Interruttore di ingresso unità
SSIB	Interruttore ingresso commutatore statico
MBB	Sezionatore bypass di manutenzione
UOB	Interruttore di uscita unità

NOTA: L'MBB interno in Easy UPS 3S/3M non può essere utilizzato in un sistema con pannello bypass di manutenzione in parallelo e deve essere bloccato in posizione aperta. Nel pannello bypass di manutenzione in parallelo utilizzare solo l'MBB esterno per il funzionamento in bypass di manutenzione.
