990-91111F-037

安装准备

危险
小心触电、爆炸或电弧
请勿在安装好密封盖板的情况下钻孔或打孔(用于布线或导线管),请勿在 UPS 系统附近钻孔或打孔。
未按说明操作将导致人身伤亡等严重后果。
注: 将信号线与电源线分开敷设;将 Class 2/SELV 线缆与 non-Class 2/non-SELV 线缆分开敷设。
  1. 拆下前面板。
  2. 拆下正面下侧盖板。
  3. 拆下透明盖。
  4. 拆下顶盖:
    1. 拧下螺钉,然后将顶盖前面向上推。
    2. 向后滑动顶盖将其拆下。顶盖背面的凸舌必须与 UPS 背面的凹槽断开。
  5. 对于与电池柜相邻的系统:拆下左侧面板。

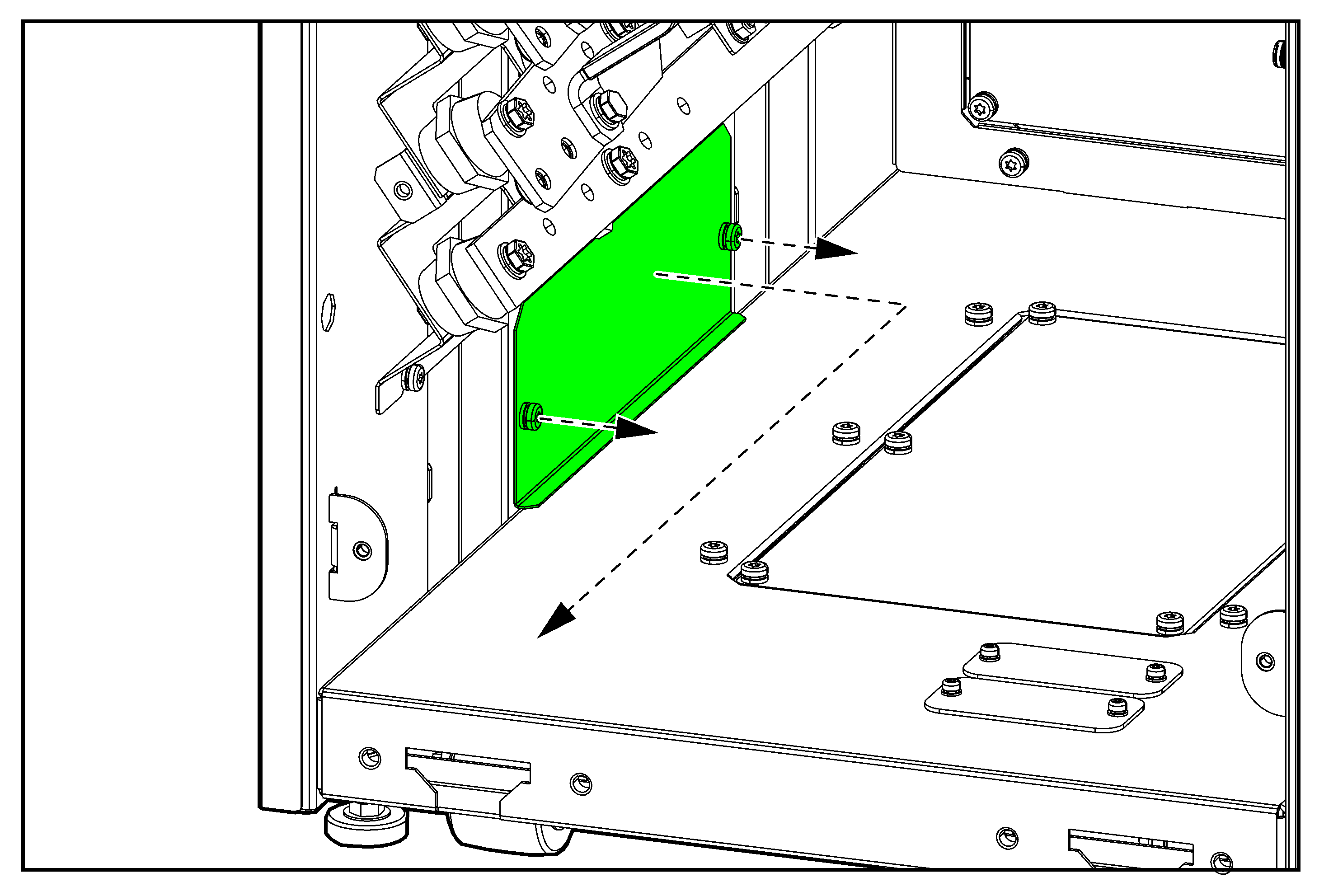

  6. 对于与电池柜相邻的系统:拆下左下盖板,以便在 UPS 和相邻电池柜之间进行内部直流电布线。

    UPS 正面视图

  7. 对于带维修旁路机柜的系统:拆下右侧面板。该侧面板将重新安装在维修旁路机柜上。
  8. 对于带维修旁路机柜的系统:拆下右下盖板,以便在 UPS 和维修旁路机柜之间进行电源布线。

    UPS 正面视图

  9. 对于底部线缆接入:拆下 UPS 底部的密封盖板。

    UPS 正面视图

  10. 背部进线:拆下 UPS 背部的密封盖板。

    UPS 正面视图

  11. 在密封盖板中钻孔/打孔以穿入电源线或导线管。安装导线管(需另购)(如果适用)
  12. 将密封盖板安装到 UPS 底部或背部。
  13. 拆下 UPS 背面的密封盖板和刷板。

    UPS 背面视图

  14. 执行以下操作之一:
    • 对于不带导线管的系统:重新装回刷板。
    • 对于带导线管的系统:在密封盖板中钻孔,安装导线管并重新装回密封盖板。

    UPS(不使用导线管)背面视图

    UPS(使用导线管)背面视图

  15. non-Class 2/non-SELV 信号线穿过左后刷板/盖板,接入 UPS 的左侧。
  16. 将控制器箱所连的线缆穿过右后刷板/密封盖板和线槽布设到 UPS 正面。
  17. Class 2/SELV 信号线穿过右后刷板/盖板,接入 UPS 的右侧。
