990-91111E-007

Προετοιμασία για εγκατάσταση

ΚΙΝΔΥΝΟΣ
Κίνδυνος ηλεκτροπληξίας, έκρηξης ή εκδήλωσης τόξου
Μην τρυπάτε ή ανοίγετε οπές για καλώδια ή αγωγούς με την πλάκα στυπιοθλίπτη εγκατεστημένη και μην τρυπάτε ή ανοίγετε οπές κοντά στο UPS.
Αν δεν τηρηθούν αυτές οι οδηγίες, θα προκληθεί θάνατος ή σοβαρός τραυματισμός.
ΕΙΔΟΠΟΙΗΣΗ: Δρομολογήστε τα καλώδια σήματος ξεχωριστά από τα καλώδια τροφοδοσίας και δρομολογήστε τα καλώδια Class 2/SELV ξεχωριστά από τα καλώδια non-Class 2/non-SELV.
  1. Αφαιρέστε τον μπροστινό πίνακα.
  2. Αφαιρέστε την κάτω μπροστινή πλάκα.
  3. Αφαιρέστε το διαφανές κάλυμμα.
  4. Αφαιρέστε το επάνω κάλυμμα:
    1. Αφαιρέστε τις βίδες και περιστρέψτε το μπροστινό μέρος του επάνω καλύμματος προς τα επάνω.
    2. Σύρετε το επάνω κάλυμμα προς τα πίσω για να το αφαιρέσετε. Οι προεξοχές στην πίσω πλευρά του επάνω καλύμματος πρέπει να αποσυνδεθούν από τις υποδοχές στην πίσω πλευρά του UPS.
  5. Για εγκατάσταση με γειτονικό ερμάριο μπαταρίας: Αφαιρέστε τον αριστερό πλαϊνό πίνακα.
  6. Για εγκατάσταση με γειτονικό ερμάριο μπαταρίας: Αφαιρέστε την πλαϊνή πλάκα κάτω αριστερά για εσωτερική καλωδίωση DC μεταξύ του UPS και του γειτονικού ερμάριου μπαταρίας.

    Μπροστινή όψη του UPS

  7. Για εγκατάσταση με ερμάριο παράκαμψης συντήρησης: Αφαιρέστε το δεξί πλαϊνό πίνακα. Ο πλαϊνός πίνακας θα επανατοποθετηθεί στο ερμάριο παράκαμψης συντήρησης.
  8. Για εγκατάσταση με ερμάριο παράκαμψης συντήρησης: Αφαιρέστε την πλαϊνή πλάκα κάτω δεξιά για εσωτερική καλωδίωση DC μεταξύ του UPS και του ερμάριου παράκαμψης συντήρησης.

    Μπροστινή όψη του UPS

  9. Αφαιρέστε την αλουμινένια πλάκα στυπιοθλίπτη στο κάτω μέρος του UPS.

    Μπροστινή όψη του UPS

  10. Για πίσω είσοδο καλωδίου: Αφαιρέστε τη σιδερένια οπίσθια πλάκα και τοποθετήστε την στο κάτω μέρος του UPS.

    Μπροστινή όψη του UPS

  11. Τρυπήστε ή ανοίξτε οπές για καλώδια τροφοδοσίας ή αγωγούς στην αλουμινένια πλάκα στυπιοθλίπτη. Τοποθετήστε τους αγωγούς (δεν παρέχονται), εφόσον ισχύει.
  12. Τοποθετήστε την αλουμινένια πλάκα στυπιοθλίπτη στο κάτω ή πίσω μέρος του UPS.
  13. Αφαιρέστε τις πίσω πλάκες στυπιοθλίπτη και τις πίσω πλάκες ψήκτρας από το UPS.

    Πίσω όψη του UPS

  14. Εκτελέστε μία από τις ακόλουθες ενέργειες:
    • Για εγκατάσταση χωρίς αγωγούς: Επανεγκαταστήστε τις πλάκες ψήκτρας.
    • Για εγκατάσταση με αγωγούς: Τρυπήστε μια οπή στις πλάκες στυπιοθλίπτη για αγωγούς, εγκαταστήστε τους αγωγούς και επονεγκαταστήστε τις πλάκες στυπιοθλίπτη.

    Πίσω όψη του UPS χωρίς αγωγούς

    Πίσω όψη του UPS με αγωγούς

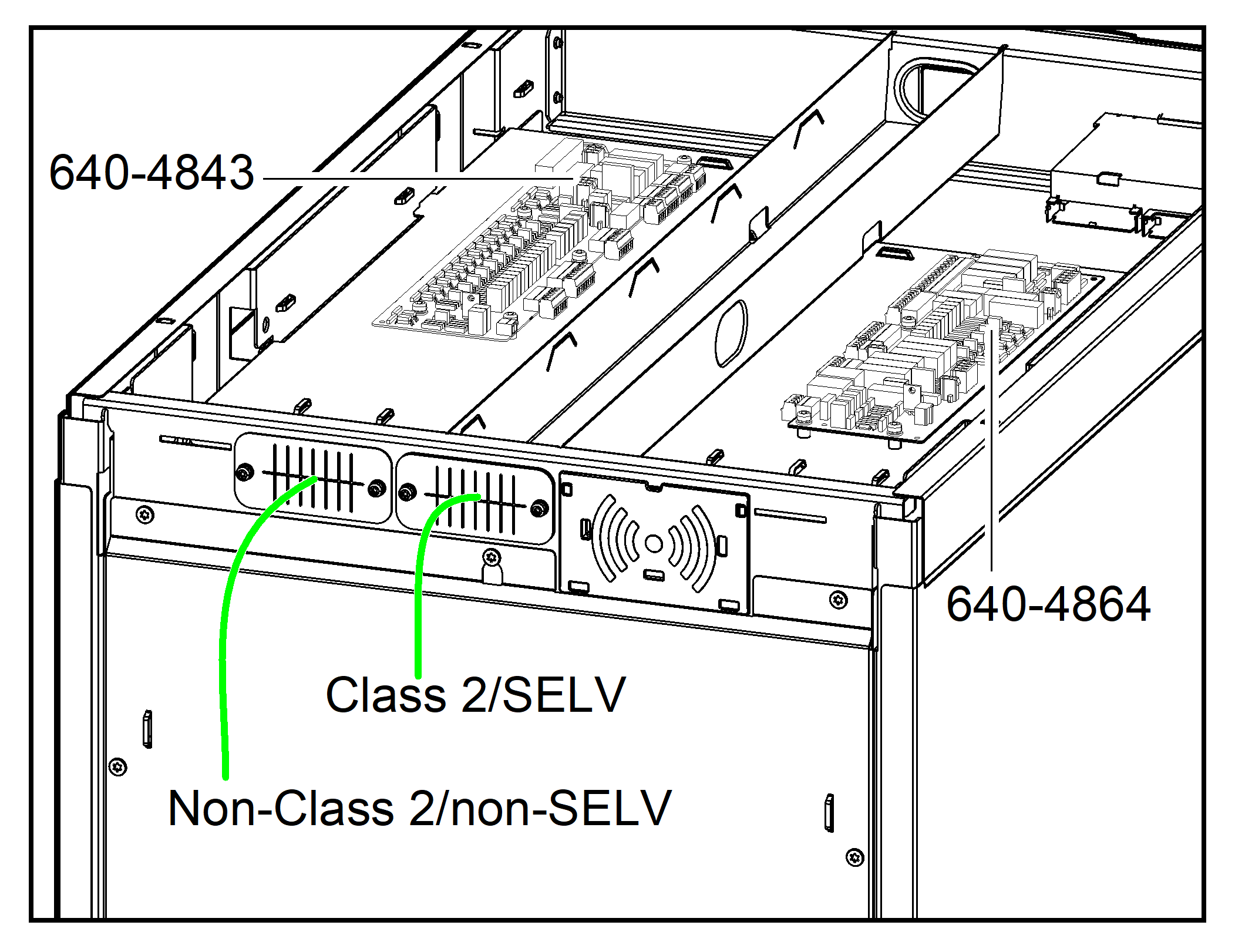

  15. Δρομολογήστε τα καλώδια σήματος non-Class 2/non-SELV μέσω της αριστερής πίσω πλάκας ψήκτρας και στην αριστερή πλευρά του UPS.
  16. Περάστε τα εξωτερικά καλώδια που συνδέονται στο κουτί του ελεγκτή μέσω της πλάκας του δεξιού οπίσθιου περιβλήματος και μέσω του καναλιού καλωδίων προς τα εμπρός του UPS.
  17. Δρομολογήστε τα καλώδια σήματος Class 2/SELV μέσω της δεξιάς πίσω πλάκας ψήκτρας και στη δεξιά πλευρά του UPS.
