设置 MicroLogic 7.0A 脱扣单元
您可以使用以下参数来设置 MicroLogic 7.0A 脱扣单元的脱扣曲线，以满足您的安装需求：
-
电流设置 Ir（长延时）
-
6 x Ir 时的时间延迟 tr（长延时）
-
吸合电流 Isd（短延时）
-
时间延迟 tsd（短延时）
-
吸合电流 Ii（瞬时）
-

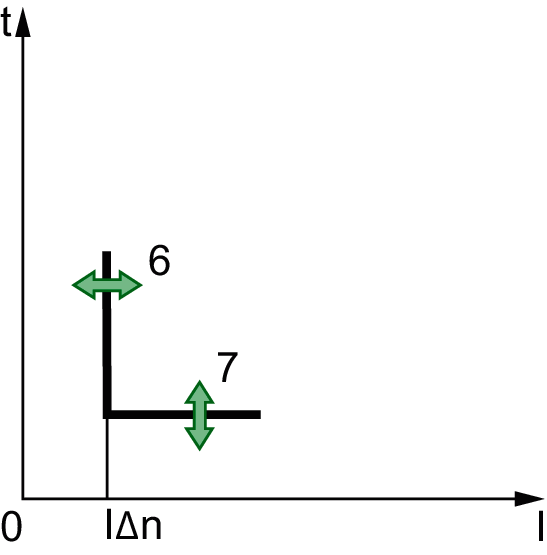

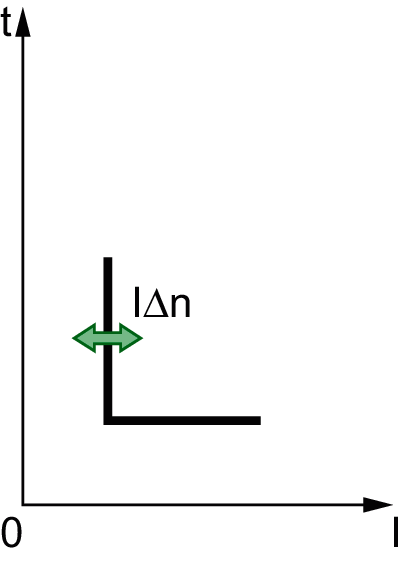

吸合电流 IΔn（接地漏电）
-

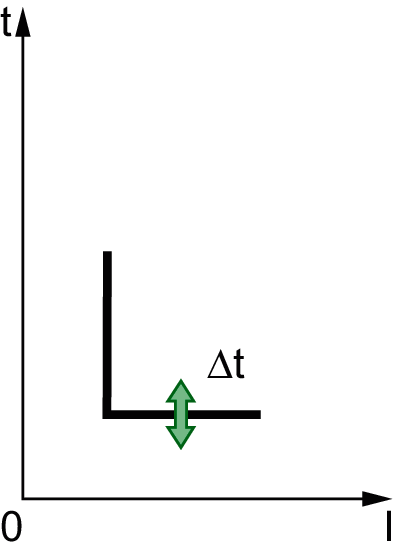

时间延迟 Δt（接地漏电）

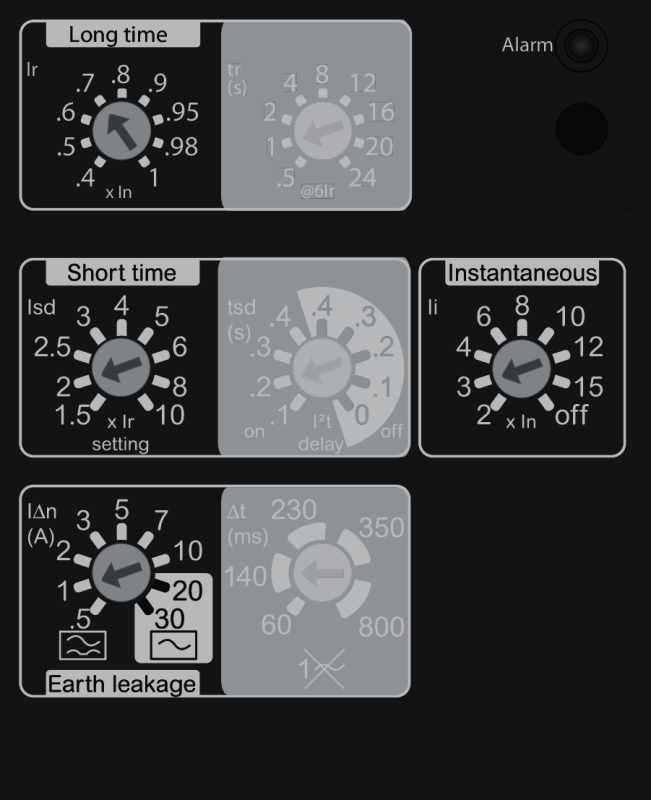

设置阈值
在本例中，断路器的额定电流 In 为 2000 A。
|
|
Ir = 0.7 x In = 1400 A Isd =2 x Ir = 2800 A Ii = 3 x In = 6000 A IΔn = 1 A |

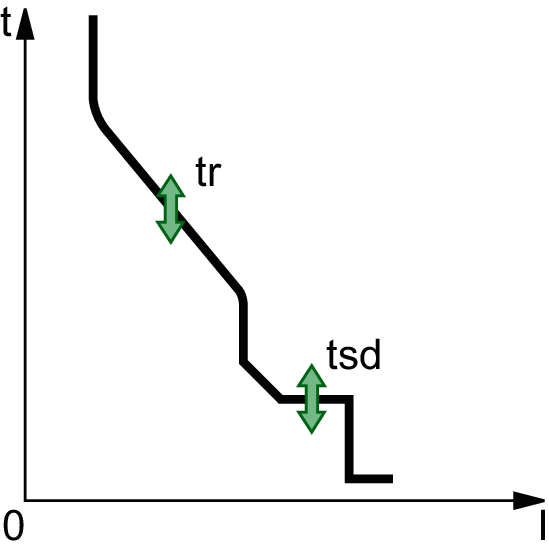

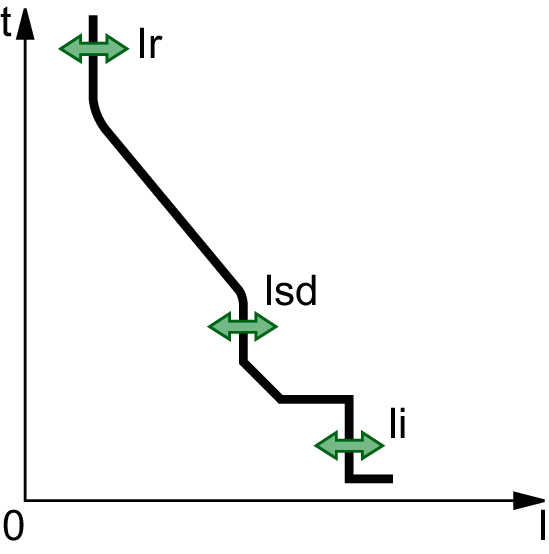

I²tON 曲线 |

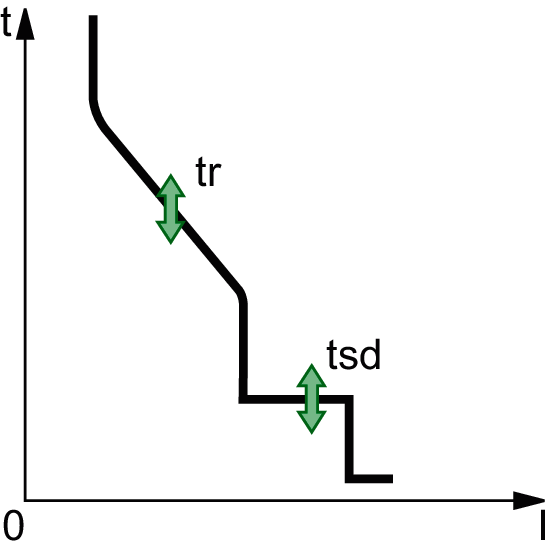

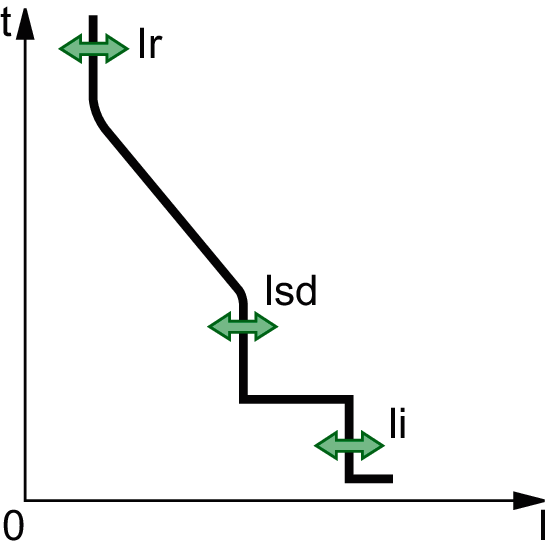

I²tOFF 曲线 |
|
|

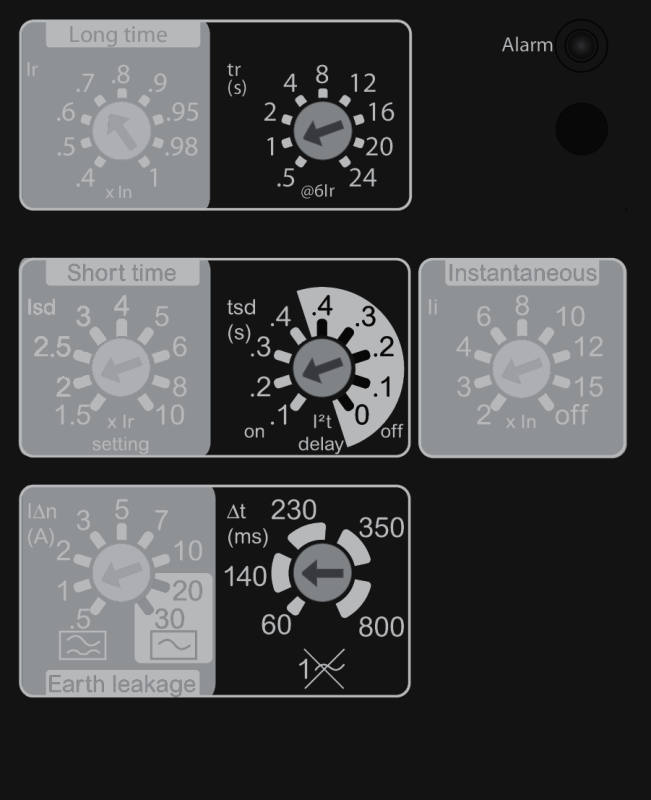

设置时间延迟
在本例中，断路器的时间延迟 tr 为 1 秒，时间延迟 tsd 为 0.2 秒，时间延迟 Δt 为 140 毫秒
|
|
|
I²tON 曲线 |
I²tOFF 曲线 |
|
|
