Ajuste de la unidad de control MicroLogic   2.0A/E

Puede ajustar la curva de disparo de su unidad de control MicroLogic   2.0A/E para que se adapte a las necesidades de su instalación mediante los siguientes parámetros:

1. Ajuste de corriente Ir (largo retardo)

2. Temporización tr (largo retardo) para 6 x Ir

3. Disparo Isd (instantáneo)

Establecer los valores de umbral

En este ejemplo, la corriente nominal In del interruptor automático es de 2000 A.

Ir = 0,7 x In = 1400 A Isd =3 x Ir = 4200 A

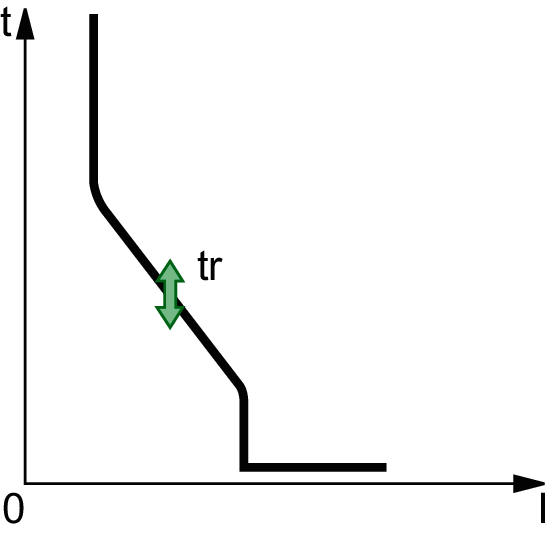

Establecer la temporización

En este ejemplo, la temporización tr del interruptor automático es de 1 segundo.
