如何维护主触点
@TW: profiled topic used in Maintenance Guides:
DOCA0305 (MTZ with Mic Act), DOCA0099 (MTZ with Mic X), LVPED508016
(NT/NW)
功能
-

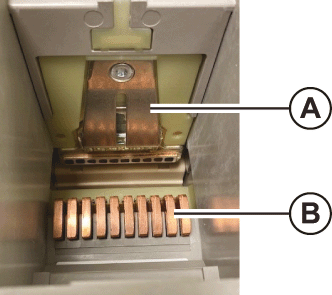

固定式触点
-
活动触点
设备的主触点：
-
安装在电弧室中
-
由固定触点和活动触点组成
活动触点在正常条件（额定电流 In）或故障条件（过载和短路）下接通（合闸）或断开（断开）电路。
退化因素
导致主触点退化的因素如下：
-
在额定电流下频繁进行开关操作
-
因短路电流过大导致的应力
潜在危害
对主触点执行常规维护有助于避免下表中列出的潜在危害和后果。
|
危害 |
后果 |
|
|---|---|---|
|
人员伤害 |
设备损坏 |
|
|
着火 |
死亡或严重伤害 |
– |
|
因高电阻触点导致的散热问题 |
– |
断路单元退化 |
预防性操作
下表列出了维护设备的主触点所要执行的预防性维护程序。
|
维护计划 |
预防性操作 |
过程 |
|---|---|---|
|
最终用户中期预防性维护 |
检查断路单元的状况。 |
断路单元 NIII_Z_1 断路单元 NIII_2_1 断路单元 NIII_ZA_1 |
|
制造商预防性维护 |
测量每个极的触点电阻。 |
请联系 Schneider Electric 服务代表。 |
有关更多信息，请参阅预防性维护计划。
