Cómo mantener las cámaras de corte
Funciones

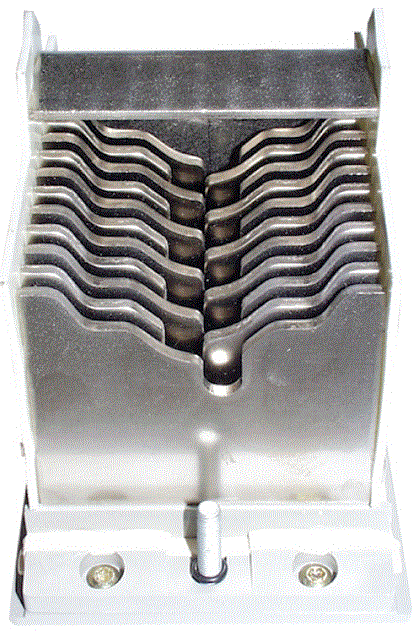

Las cámaras de corte del dispositivo:
-
Se montan en cada una de las cámaras de corte de la unidad de corte.
-
Están formadas por divisores y filtros.
Los divisores de las cámaras de corte limitan la tensión ejercida en la instalación:
-
Ayudando a extinguir el arco.
-
Absorbiendo la energía del arco ante un funcionamiento eléctrico normal y ante fallos eléctricos.
Los filtros de las cámaras de corte filtran el gas a presión expulsado de la cámara de corte y lo enfrían a una temperatura a la que deja de estar ionizado y, por consiguiente, ya no es conductor.
Factores de degradación
Las cámaras de corte pueden degradarse debido a los siguientes factores:
-
Operaciones de conmutación frecuentes a corriente nominal
-
Tensiones debidas a corrientes de cortocircuito altas
Peligros potenciales
Un mantenimiento periódico de las cámaras de corte puede ayudar a evitar riesgos potenciales y las consecuencias que se indican en la tabla siguiente.
|
Peligro |
Consecuencia |
|
|---|---|---|
|
Lesiones personales |
Daños materiales |
|
|
Arco eléctrico |
Lesiones graves o incluso la muerte |
– |
|
Resistencia de aislamiento de la carcasa demasiado baja y tensión de impulso |
Descarga eléctrica |
– |
|
Corriente de cortocircuito alta |
– |
Degradación de la unidad de corte |
Acción preventiva
En la tabla siguiente se enumeran los procedimientos de mantenimiento preventivo que deben llevarse a cabo para mantener la cámara de corte del dispositivo en buen estado.
|
Programa de mantenimiento |
Acción preventiva |
Procedimiento |
|---|---|---|
|
Mantenimiento preventivo intermedio del usuario final |
Comprobación del estado del interruptor automático. |
Unidad de corte NIII_Z_1 Unidad de corte NIII_2_1 Unidad de corte NIII_ZA_1 |
|
Comprobación del montaje de las cámaras de corte y de la limpieza de los filtros. |
Unidad de corte NIII_Z_2 Unidad de corte NIII_2_2 Unidad de corte NIII_ZA_2 |
Para obtener más información consulte los Programas de mantenimiento preventivo.
