Подключение сигнальных кабелей
Примечание: Рисунки,
представленные
в данном разделе,
относятся к
системе с нижним
кабельным вводом.
Эта же процедура
применяется
и к системам
с верхним кабельным
вводом.
- Установите
датчик температуры
из дополнительного
комплекта установки
E3SOPT003.Примечание: Длина кабеля датчика температуры составляет 5,8 м.
Пустой шкаф для стандартной батареи, вид спереди
- Проложите
кабели датчика
температуры
батареи через
верх или низ
пустого шкафа
для стандартной
батареи к клемме
сухого контакта
ИБП 2–1 и J2–2 и подключите,
как показано
на схеме.
- Проложите сигнальные кабели через верх или низ пустого шкафа для стандартной батареи к батарейному автомату.

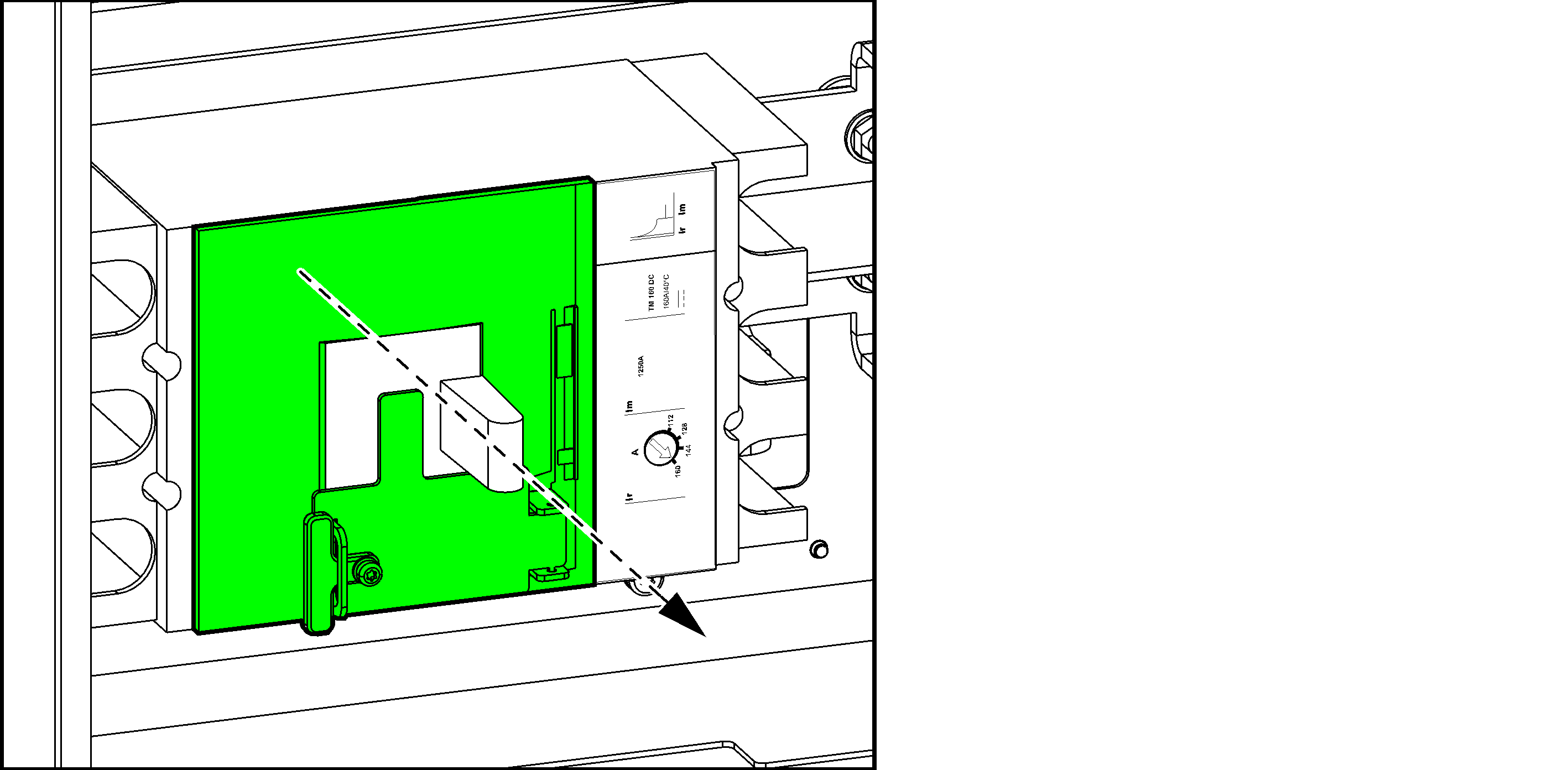

- Снимите крышку
с батарейного
автомата.
- Подключение
сигнальных
кабелей:
- Подсоедините
сигнальные
кабели вспомогательного
выключателя
от пустого шкафа
для стандартной
батареи к J6-2 и
J7-1 в ИБП.
- Подключите сигнальные кабели катушки размыкателя шунта от пустого шкафа для стандартной батареи к J5-3 и J6-1 в ИБП.
- Подсоедините
сигнальные
кабели вспомогательного
выключателя
от пустого шкафа
для стандартной
батареи к J6-2 и
J7-1 в ИБП.
- Верните на место крышку батарейного автомата.
