Página de THD%

La central de medida proporciona mediciones, registros e informes en tiempo real de la distorsión armónica completa hasta el armónico de orden 15 para todas las entradas de tensión e intensidad (en función de cuál sea la configuración de cableado seleccionada).

Las siguientes mediciones de calidad de energía están disponibles:

Distorsión armónica total (THD%) de intensidad y tensión (fase a fase o fase a neutro, en función de la configuración de cableado seleccionada).

Para visualizar los parámetros de THD%:

Desde la página Home, utilice las teclas Arriba o Abajo para desplazarse hasta THD %.
Pulse OK.
Pulse las teclas Arriba o Abajo para desplazarse hasta el siguiente parámetro de THD %.
Pulse la tecla Izquierda para salir.

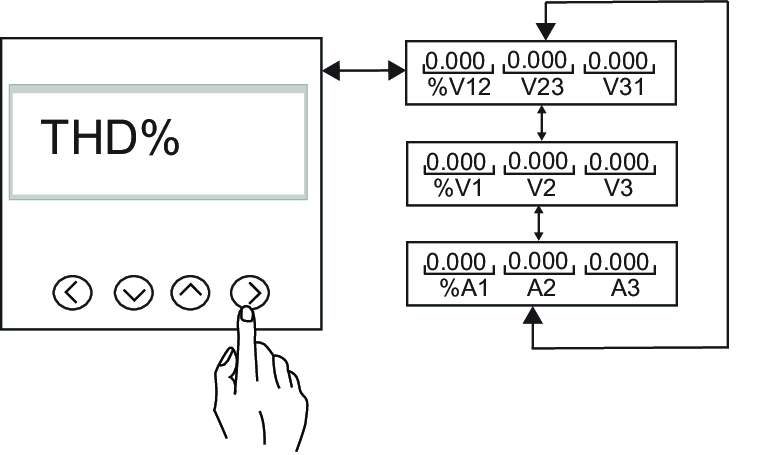

Desplazamiento por el parámetro THD%

Nombre en pantalla	Descripción
%V12, V23, V31	Porcentaje de THD de tensión de las fases de tensión 12, 23 y 31, respectivamente.
%V1, V2, V3	Porcentaje de THD de tensión de las fases de tensión 1, 2 y 3, respectivamente.
%A1, A2, A3	Porcentaje de THD de intensidad de las fases de intensidad 1, 2 y 3, respectivamente.
