Aplicaciones de salidas analógicas de la central de medida PM2125C PM2225C PM2225CR
Para el procesamiento de las salidas analógicas, la central de medida recibe un valor de señal de entrada y lo escala al valor apropiado, para enviarlo posteriormente a través del puerto físico de salida analógica.

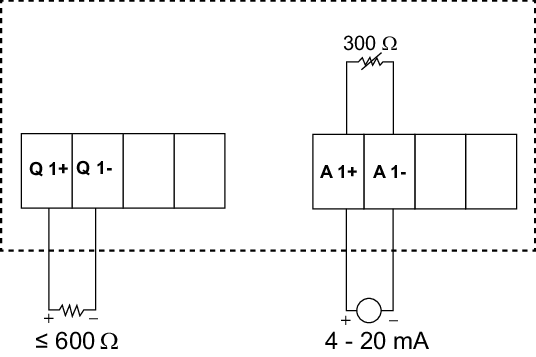

Cableado de las salidas analógicas

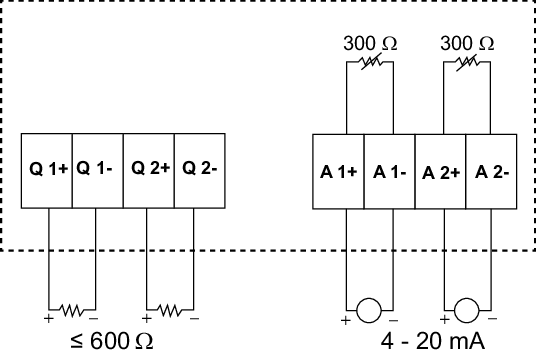

Cableado de las salidas analógicas de dos canales
Solo es posible configurar las siguientes salidas analógicas en la central de medida a través de las comunicaciones:
Puede configurar las siguientes salidas analógicas en la central de medida:
|
Parámetros |
Descripción |
|---|---|
|
Intensidad |
Intensidad: De fase |
|
Intensidad media |
|
|
Desequilibrio de intensidad: De fase |
|
|
Peor desequilibrio de intensidad |
|
|
Tensión |
Tensión L-L: De fase |
|
Tensión L-L media |
|
|
Tensión L-N: De fase |
|
|
Tensión L-N media |
|
|
Desequilibrio de tensión L-L: De fase |
|
|
Peor desequilibrio de tensión |
|
|
Desequilibrio de tensión L-N: De fase |
|
|
Peor desequilibrio de tensión L-N |
|
|
Potencia |
Potencia activa: De fase |
|
Potencia activa total |
|
|
Potencia reactiva: De fase |
|
|
Potencia reactiva total |
|
|
Potencia aparente: De fase |
|
|
Potencia aparente total |
|
|
FP |
FP Total |
|
Frecuencia |
Frecuencia |
