Aplicaciones de salidas de relé de la central de medida PM2125C PM2225C PM2225CR
Las salidas de relé se pueden configurar de modo que
puedan utilizarse en aplicaciones de conmutación para, por ejemplo,
proporcionar señales de control de activación/desactivación
con que conmutar bancos de condensadores, generadores y otros dispositivos
y equipos externos.

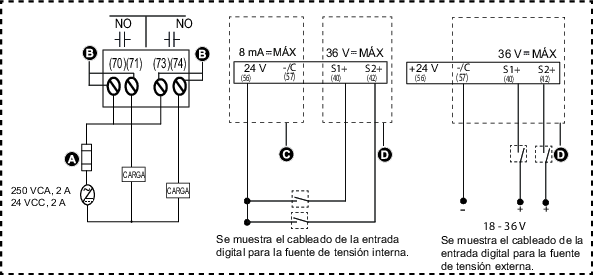

Cableado de las dos salidas digitales y salidas de relé
|
A |
Positivo de protección contra sobreintensidad |
|
B |
Relé 1 (70, 71), Relé 2 (73, 74) |
|
C |
Salida de humectación (56, 57) |
|
D |
Salidas de estado digitales (40, 42, 57) |
