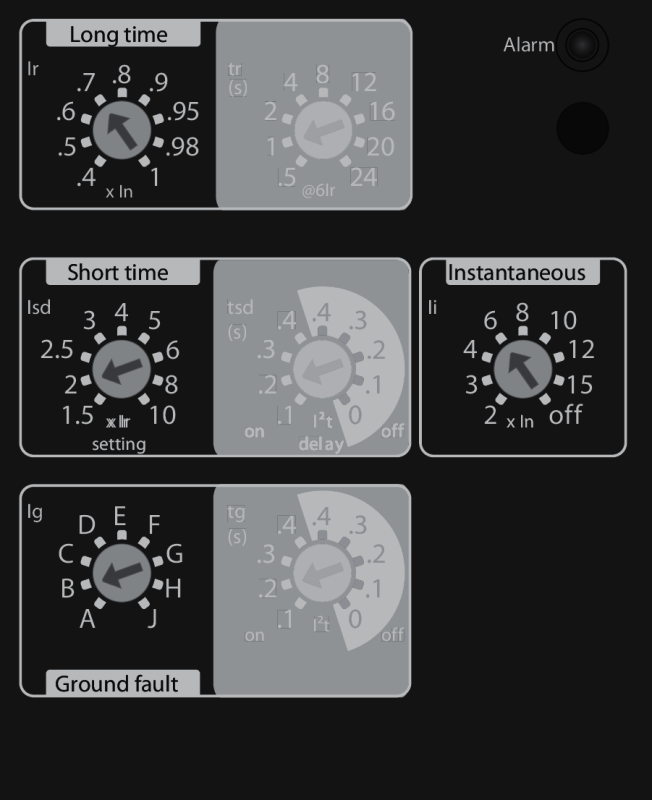

设置 MicroLogic 6.0A/E 脱扣单元
您可以使用以下参数来设置 MicroLogic 6.0A/E 脱扣单元的脱扣曲线，以满足您的安装需求：
-

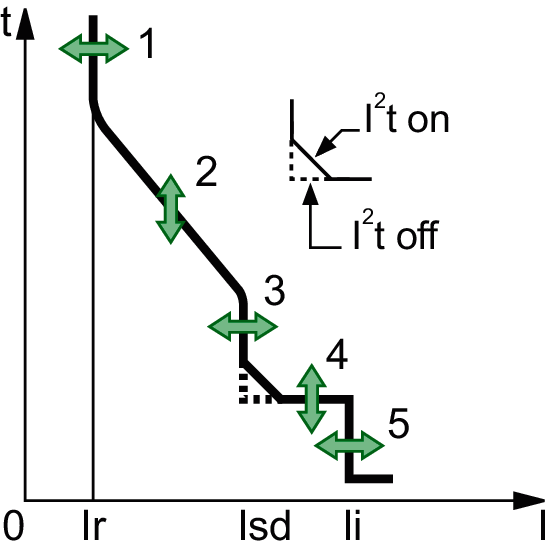

电流设置 Ir（长延时）
-

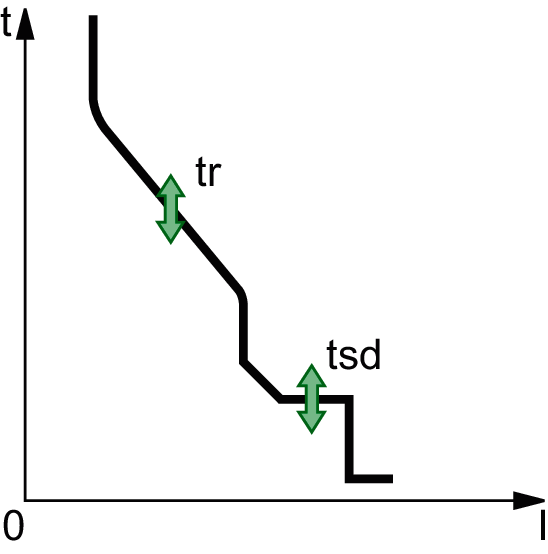

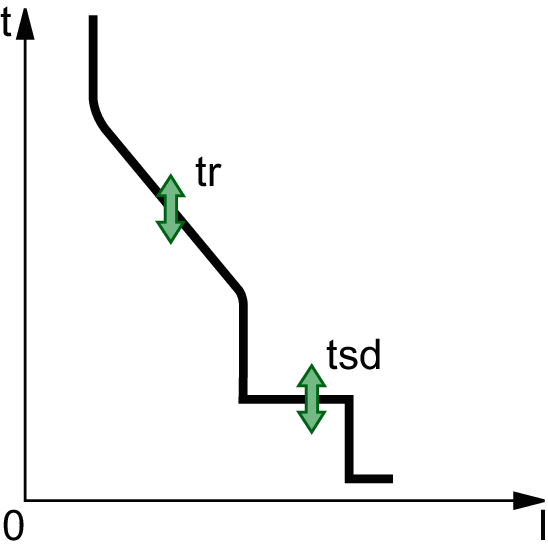

6 x Ir 时的时间延迟 tr（长延时）
-
吸合电流 Isd（短延时）
-
时间延迟 tsd（短延时）
-
吸合电流 Ii（瞬时）
-

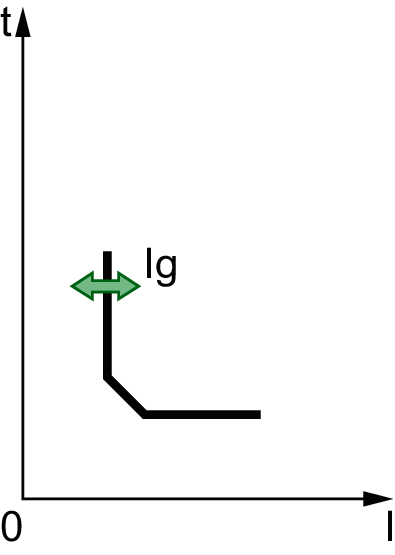

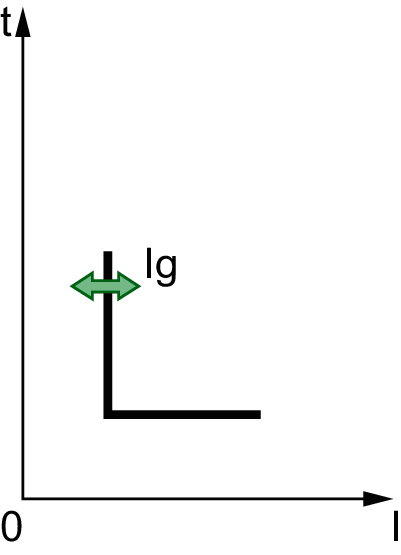

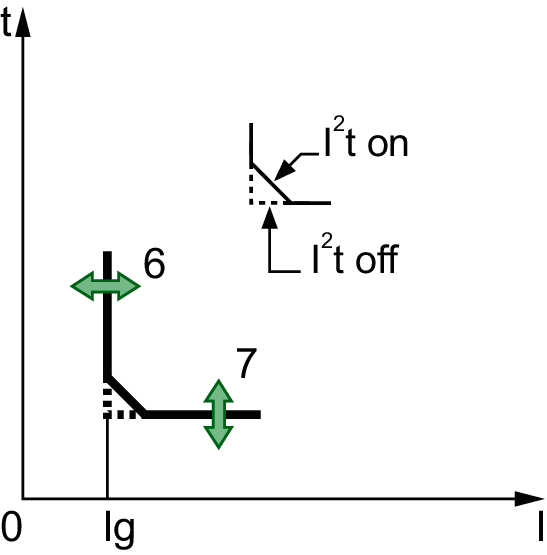

吸合电流 Ig（接地故障）
-

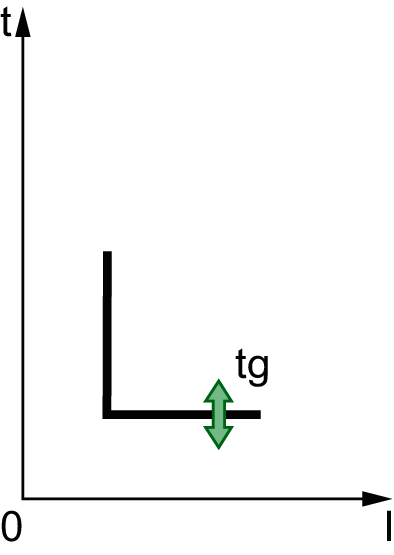

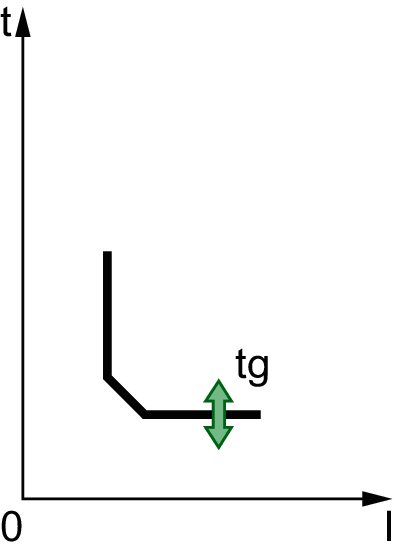

时间延迟 tg（接地故障）
设置阈值
在本例中，断路器的额定电流 In 为 2000 A。
|
|
Ir = 0.7 x In = 1400 A Isd =2 x Ir = 2800 A Ii = 3 x In = 6000 A Ig = 640A |

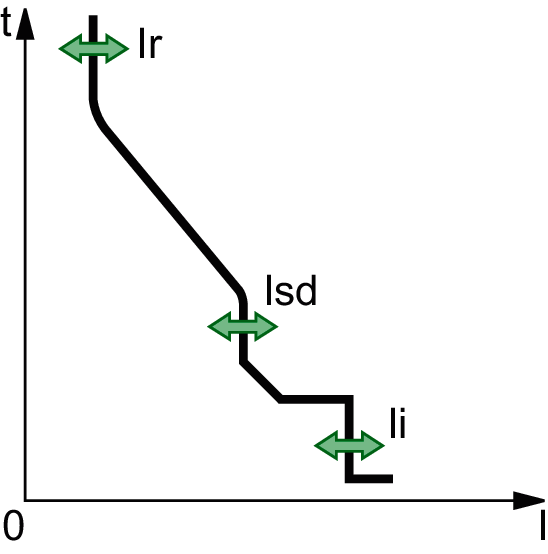

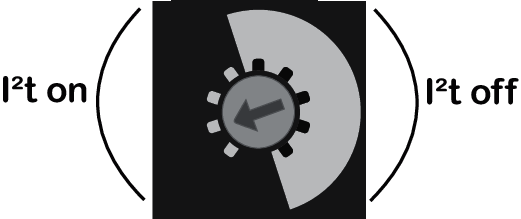

I²tON 曲线 |

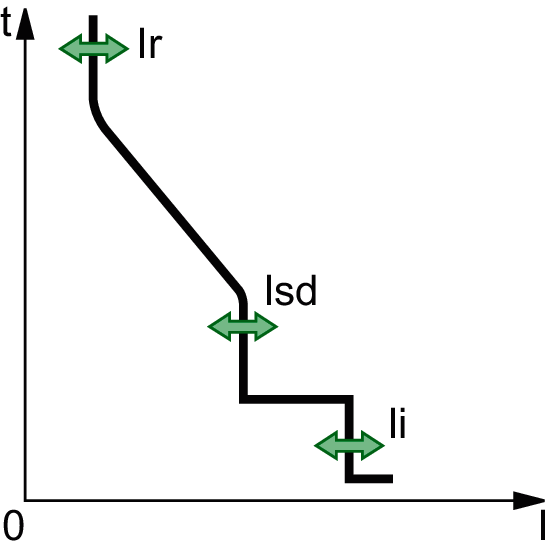

I²tOFF 曲线 |
|
|
|

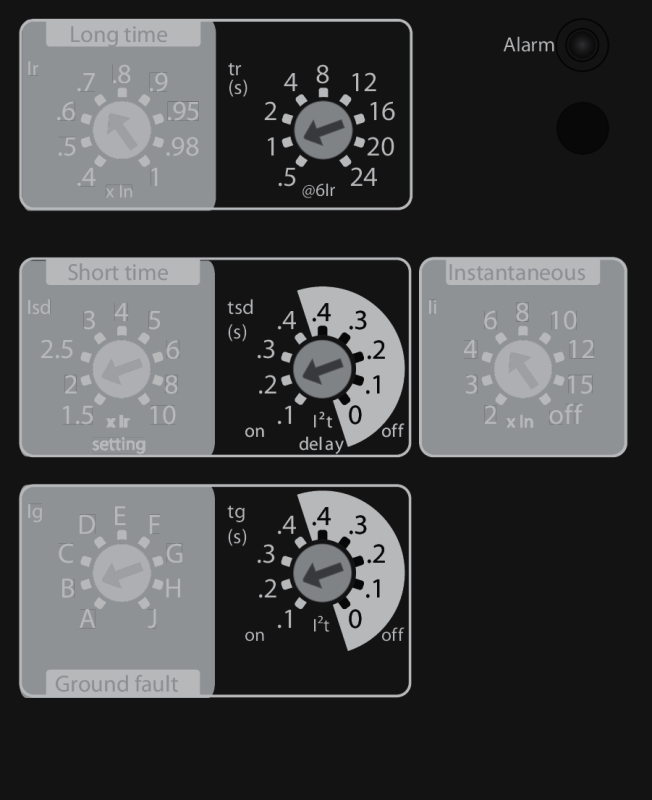

设置时间延迟
在本例中，断路器的时间延迟 tr 为 1 秒，时间延迟 tsd 为 0.2 秒，时间延迟 tg 为 0.2 秒。
|
|
|
I²tON 曲线 |
I²tOFF 曲线 |
|
|
|
|
