Réglage du déclencheur MicroLogic   6.0A/E

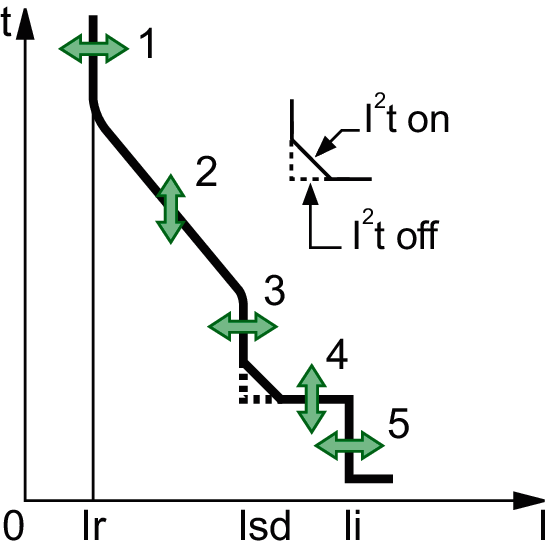

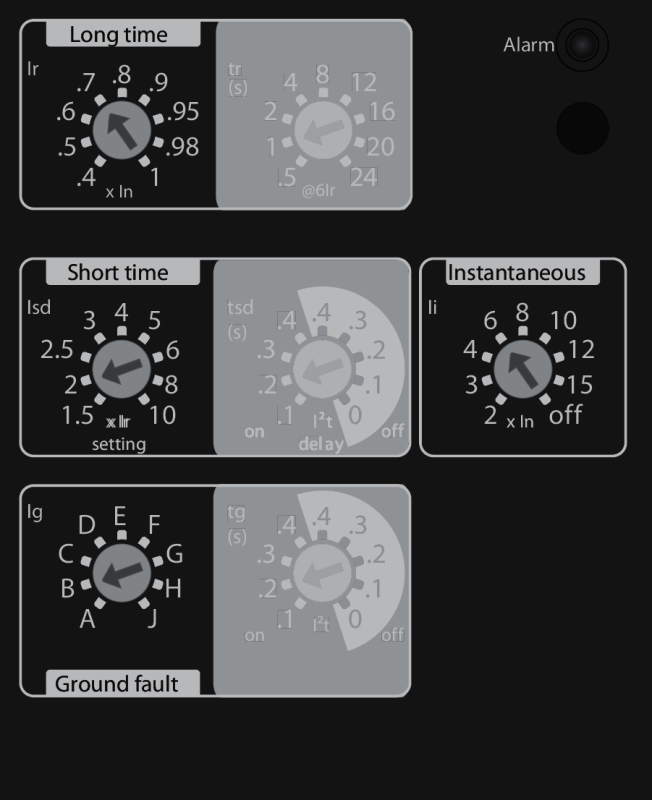

Vous pouvez régler la courbe de déclenchement de votre déclencheur MicroLogic   6.0A/E en fonction des besoins de votre installation à l'aide des paramètres suivants :

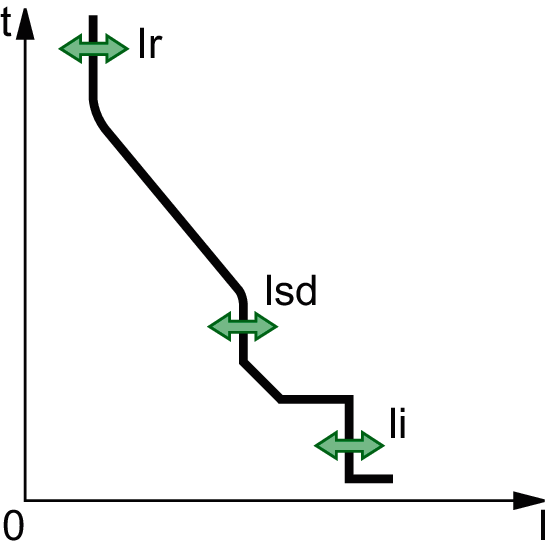

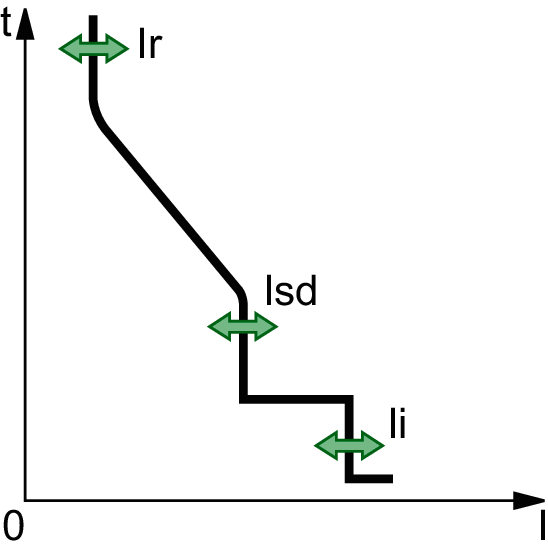

1. Courant Ir (long retard)

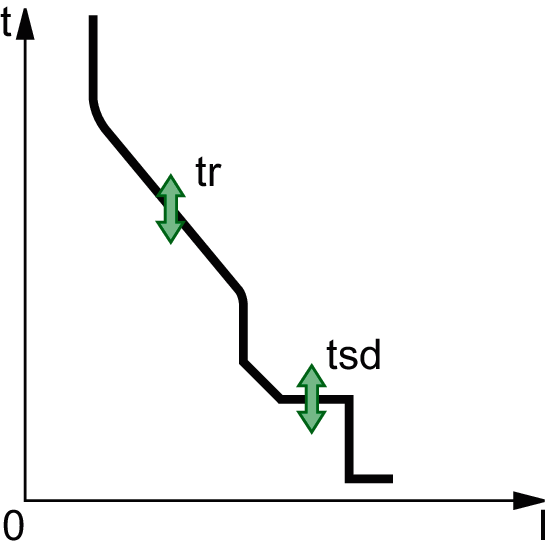

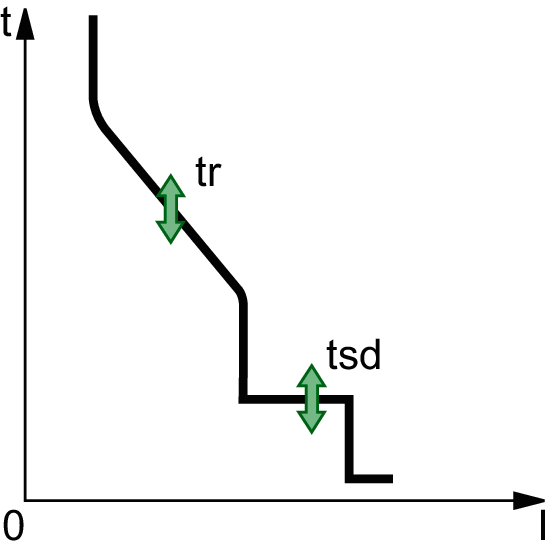

2. Temporisation tr (long retard) pour 6 x Ir

3. Seuil de déclenchement Isd (court retard)

4. Temporisation tsd (court retard)

5. Seuil de déclenchement Ii (instantané)

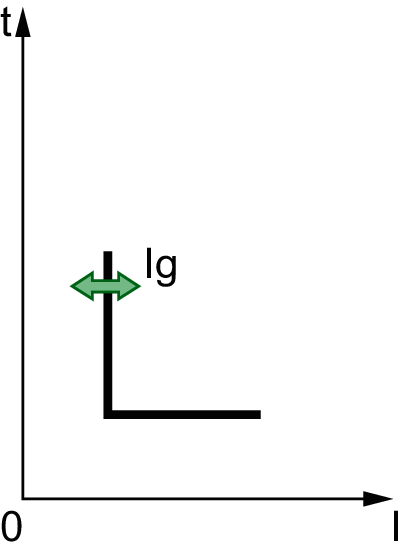

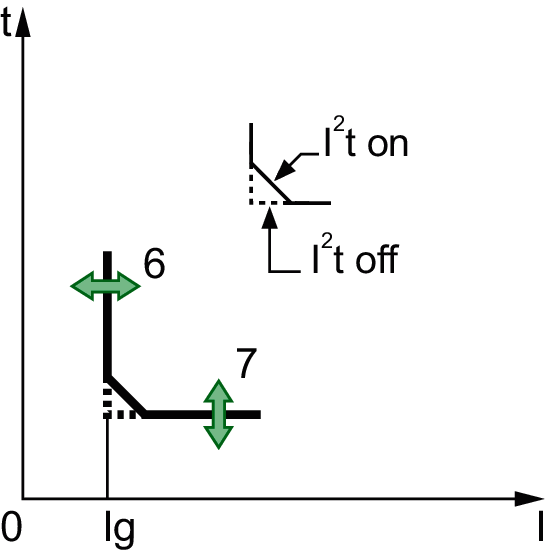

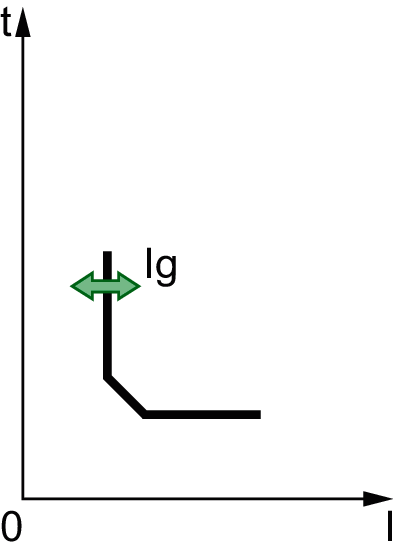

6. Seuil de déclenchement Ig (défaut à la terre)

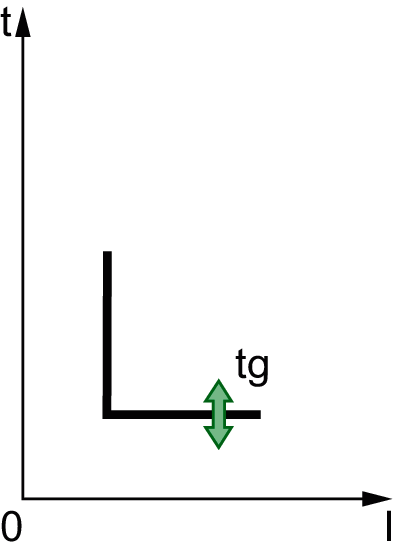

7. Temporisation tg (défaut à la terre)

Réglage des valeurs de seuil

Dans cet exemple, le courant nominal In du disjoncteur est de 2000 A.

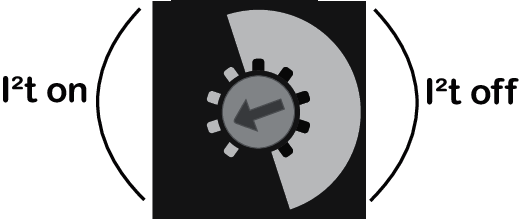

	Ir = 0,7 x In = 1 400 A Isd = 2 x Ir = 2800 A Ii = 3 x In = 6000 A Ig = 640 A	Courbe  I²tON	Courbe  I²tOFF

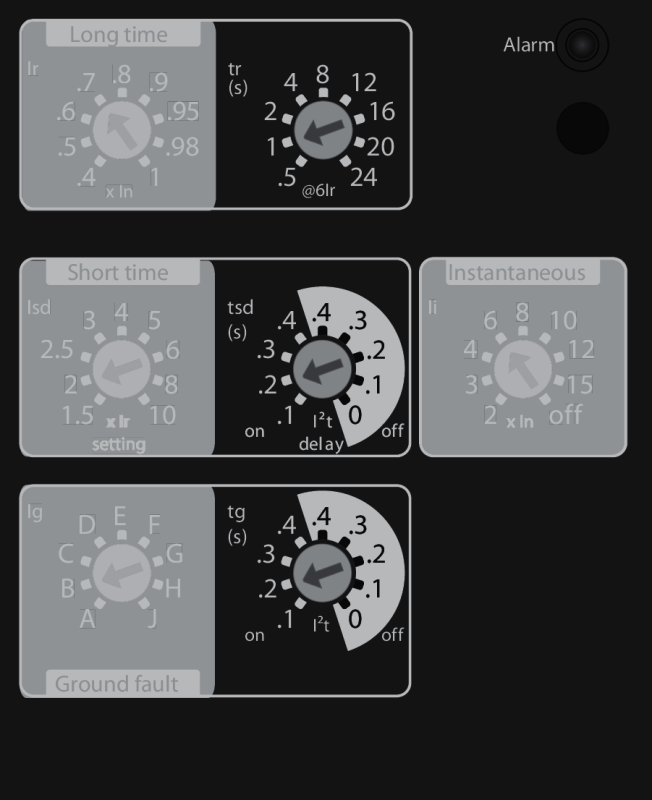

Réglage des temporisations

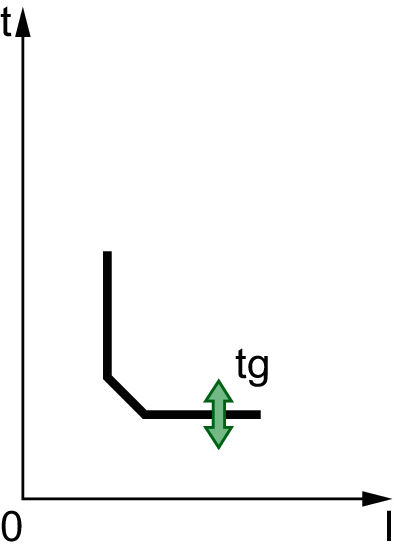

Dans cet exemple, la temporisation tr du disjoncteur est de 1 seconde, la temporisation tsd est de 0,2 seconde et la temporisation tg est de 0,2 seconde.

		Courbe  I²tON	Courbe  I²tOFF
