Ajuste de la unidad de control MicroLogic   6.0A/E

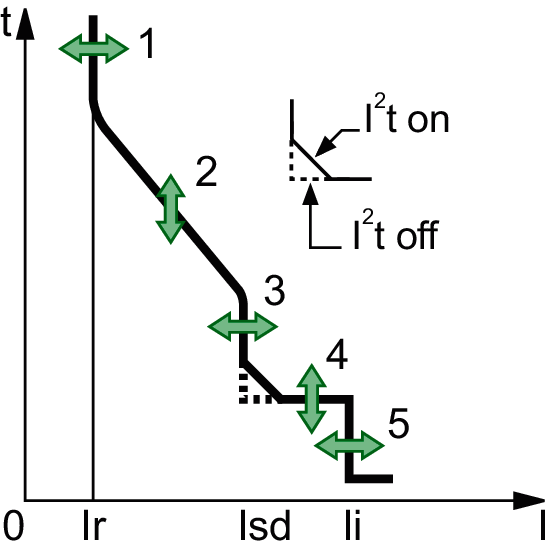

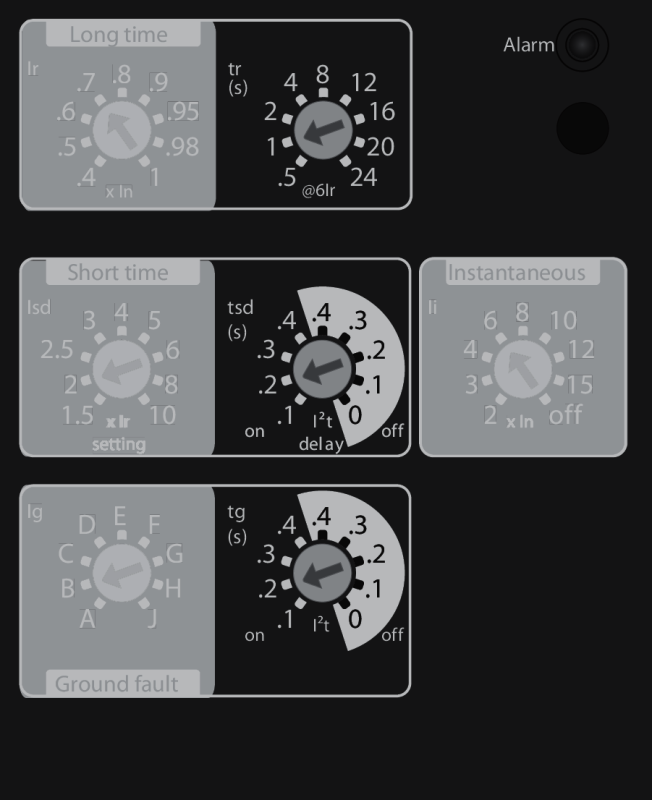

Puede ajustar la curva de disparo de su unidad de control MicroLogic   6.0A/E para que se adapte a las necesidades de su instalación mediante los siguientes parámetros:

1. Ajuste de corriente Ir (largo retardo)

2. Temporización tr (largo retardo) para 6 x Ir

3. Disparo Isd (corto retardo)

4. Temporización tsd (corto retardo)

5. Disparo Ii (instantáneo)

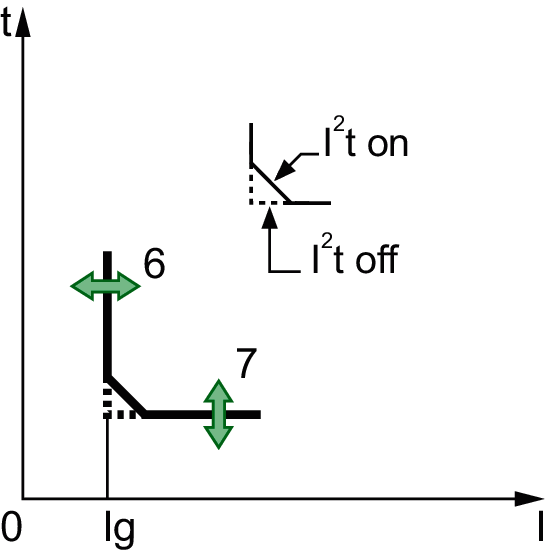

6. Disparo Ig (defecto a tierra)

7. Temporización tg (defecto a tierra)

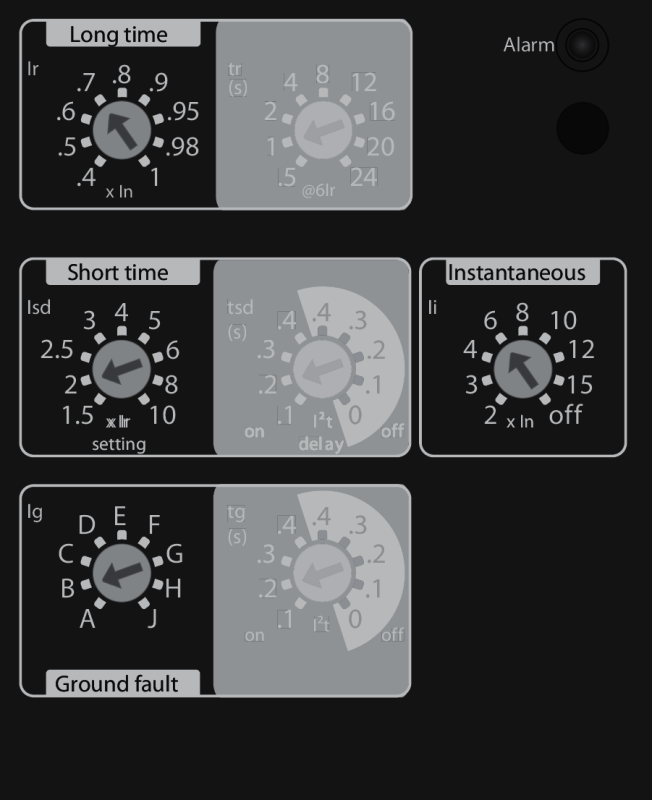

Establecer los valores de umbral

En este ejemplo, la corriente nominal In del interruptor automático es de 2000 A.

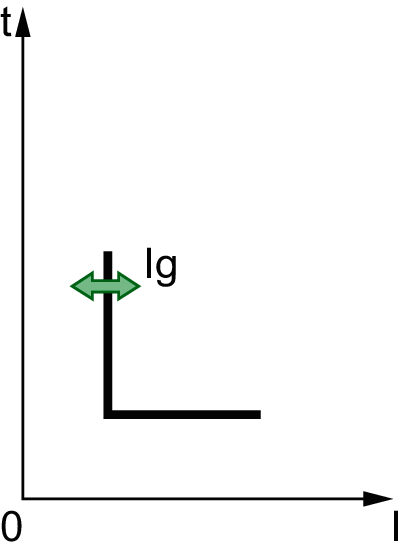

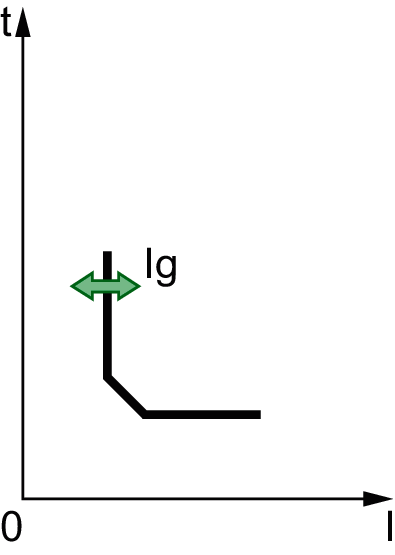

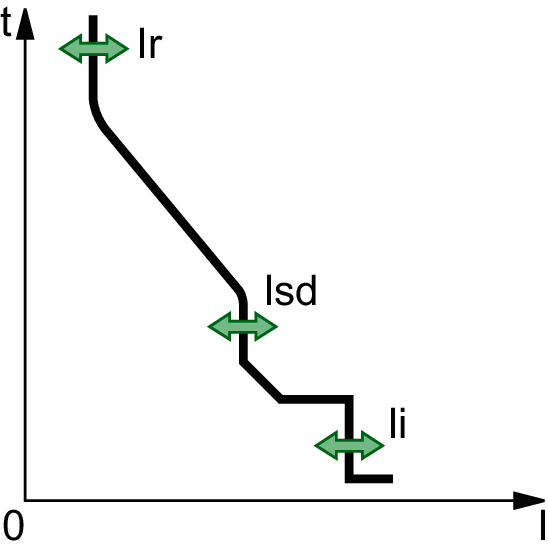

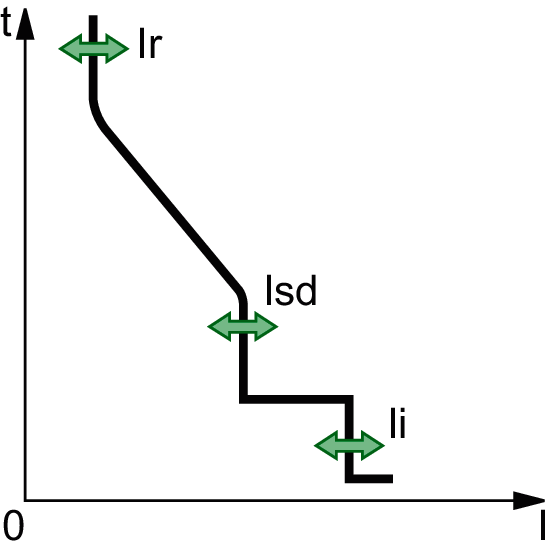

	Ir = 0,7 x In = 1400 A Isd =2 x Ir = 2800 A Ii = 3 x In = 6000 A Ig = 640 A	Curva  I²tON	Curva  I²tOFF

Establecer las temporizaciones

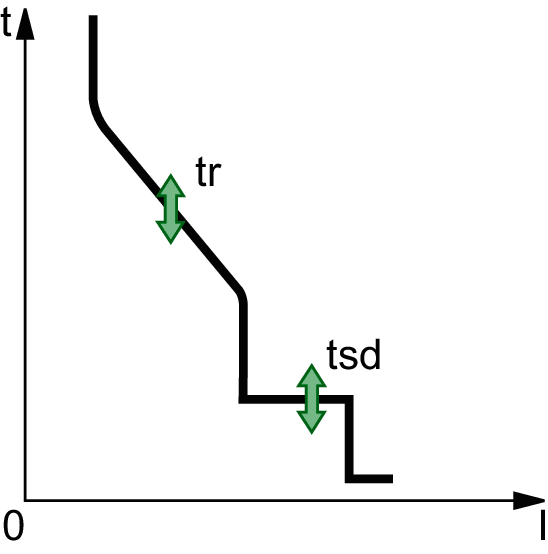

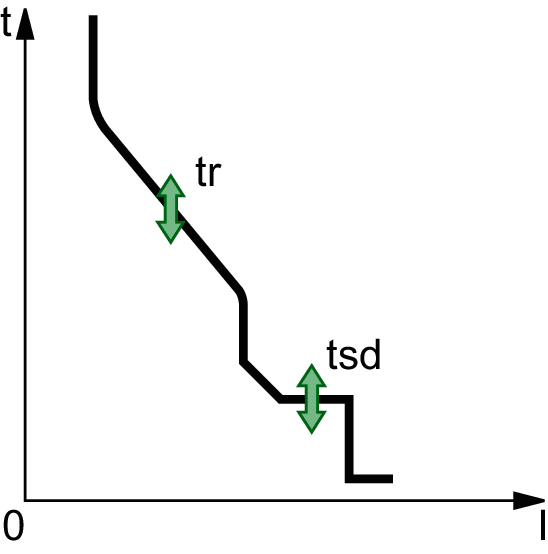

En este ejemplo, la temporización tr del interruptor automático es de 1 segundo, la temporización tsd es de 0,2 segundos y la temporización tg es de 0,2 segundos.

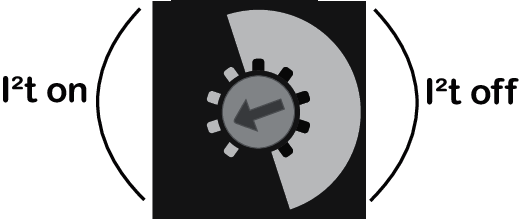

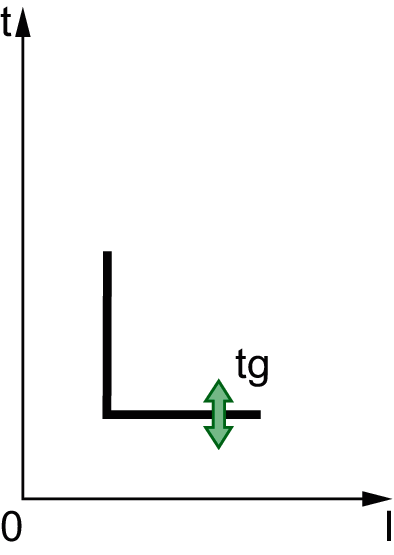

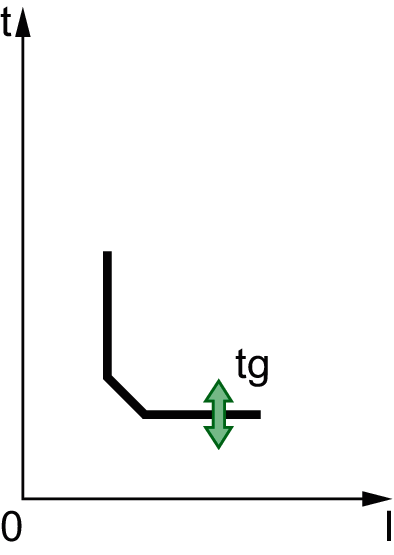

		Curva  I²tON	Curva  I²tOFF
