Central de medida de montaje en panel

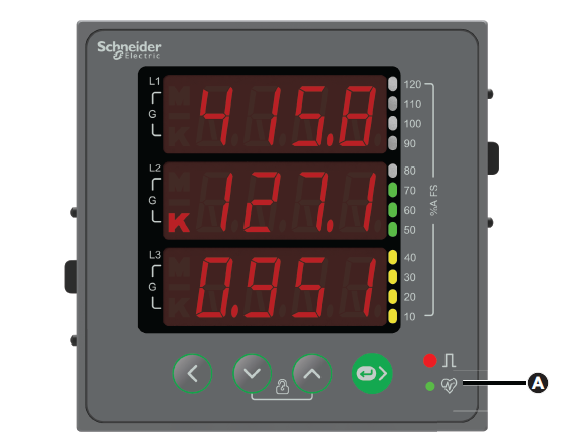

Indicadores LED

Los indicadores LED alertan o informan de la actividad o del estado de la central de medida. Consulte la imagen siguiente para conocer los diferentes indicadores LED con los que está equipada la central de medida.

A	LED de frecuencia de impulsos/de comunicaciones serie (verde)

Cableado posterior

Además de entradas de intensidad y de tensión, la central de medida ofrece otras opciones de cableado. Consulte la imagen siguiente para conocer las diferentes opciones de cableado que admite la central de medida.

A	Terminales de tensión de entrada (V1, V2, V3, VN)
B	Terminales de alimentación auxiliar –suministro– (L1, L2)
C	Terminales de comunicación RS-485 (solo DM6200H) (D1+, D0-)
D	Terminales de intensidad de entrada (I1+, I1-, I2+, I2-, I3+, I3-)
