PBUS Kablolarını Bağlayın

DİKKAT
Ekipman hasarı tehlikesi
Tüm PBUS kabloları çift izoleli/kılıf kablo olmalı ve minimum 30 VDC değerinde olmalıdır. Schneider Electric tarafından sağlanan PBUS kablolarının kullanılması tavsiye edilir.
Bu talimatlara uyulmaması yaralanma veya ekipman hasarına neden olabilir.
  1. Sağlanan PBUS 1 (beyaz) ve PBUS 2 (kırmızı) kablolarını UPS kontrolörlerindeki PBUS portlarına bağlayın. PBUS kablolarını UPS'lerde kablo kanalından geçirin.

    Kontrolörün Önden Görünümü

  2. Kullanılmayan konnektörlere sonlandırma fişlerini (T) takın.

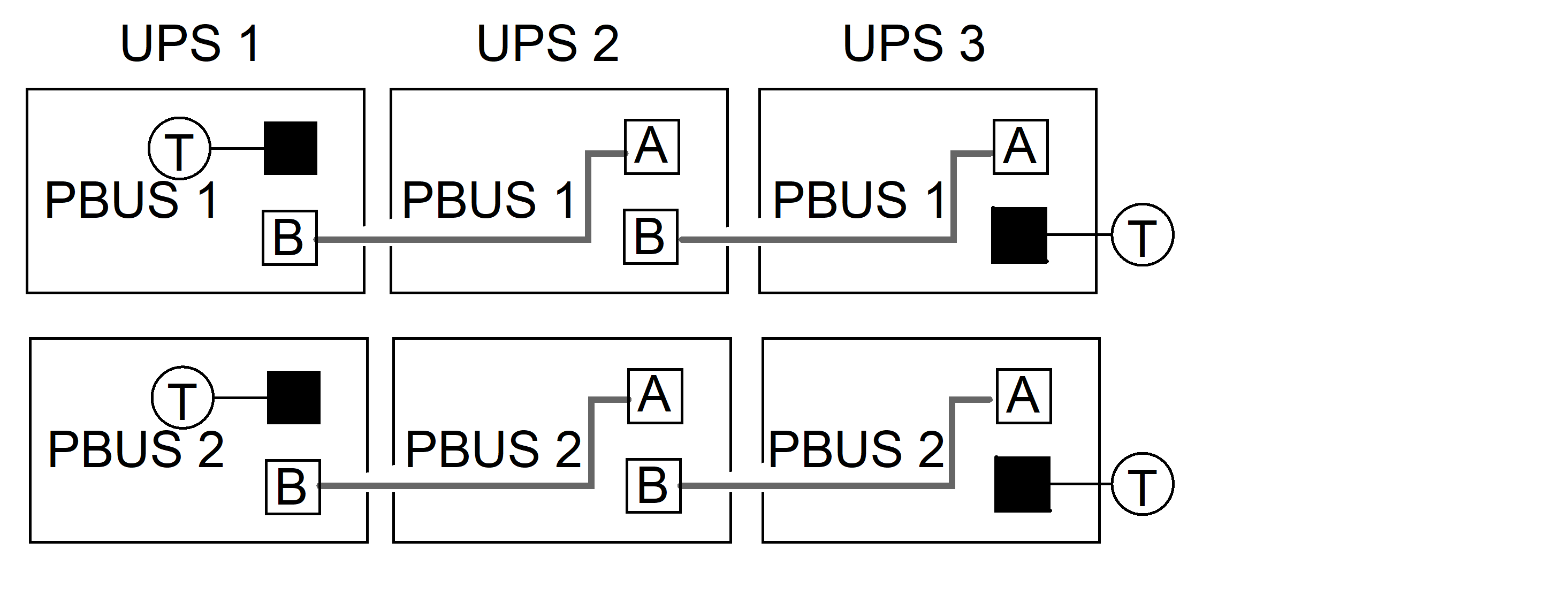

    Paralel Üç UPS'li Sistem Örneği
