维护策略

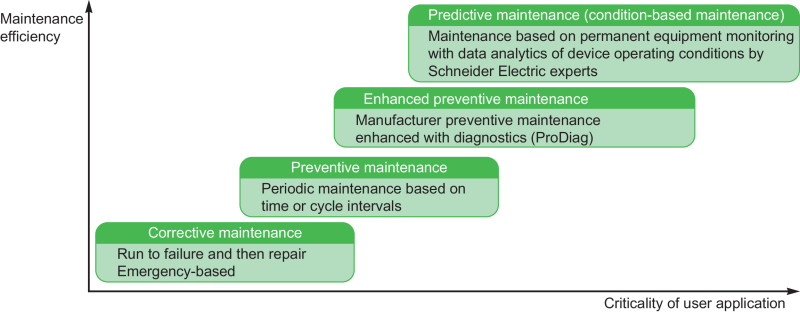

您可以根据应用的严重程度，组合四种维护措施，从而制定最佳的维护策略：

纠正性维护
预防性维护
增强型预防性维护
预防性维护（基于状况的维护）

纠正性维护

纠正性维护：

在发现故障后开展。
旨在使器件达到能够执行所需功能的状态。

纠正性维护仅建议用于对业务运行影响极小的非关键性应用。

预防性维护

预防性维护：

在以下任一种情况下开展：
- 根据既定的时间间隔或使用单位数，以预定频率进行，事先不进行状况调查。

  注: 时间间隔或使用单位数的确定建立在对器件故障机制的了解基础上。
- 遵循规定的标准。
旨在降低故障率或降低器件功能退化率。

对于严重程度为低到高的用户应用，建议执行预防性维护。

预防性维护包含三种计划：

能够由用户执行的维护计划：
- 最终用户日常维护计划
- 最终用户中期维护计划
能够由 Schneider Electric Services 执行的维护计划：
- 制造商维护计划

每种预防性维护计划都根据本指南中建议的维护频率或使用周期，在计划的停工期内开展。

增强型预防性维护

增强型预防性维护包含以下 Schneider Electric 产品的制造商预防性维护计划：

用户应用严重程度为中等的情况下，建议对设备执行 Complete Manufacturer Maintenance 计划。它包括 ProDiag Trip Unit 诊断。
用户应用严重程度为高的情况下，建议对设备执行 Advanced Manufacturer Maintenance 计划。它包括以下诊断：
- ProDiag Trip Unit
- ProDiag Breaker
- ProDiag Clusters，适用于抽出式 MasterPacT MTZMasterPacT NT/NWMasterPacT MTZ 设备

有关更多信息，请联系 Schneider Electric 服务代表。

预防性维护（基于状况的维护）

预防性维护是基于状况的维护，事先需要藉由反复分析或已知特性得出预测，并评估器件性能退化的重要参数。

Schneider Electric 服务部为最终用户评估数据，审核并签发维护工作单，然后计划后续现场维护。

有关更多信息，请联系 Schneider Electric 服务代表。

EcoStruxure Facility Expert

EcoStruxure™ Facility Expert 优化操作和维护，帮助确保业务连续性，并为服务提供商或设施经理提供分析信息。

EcoStruxure Facility Expert 是一种实时协同技术，可通过移动设备和 PC 获得，让管理人员和维护人员能够掌握设施和设备状况。用户之间的信息交换简单且快速。

MasterPacT MTZ 设备上的二维码让管理人员和维护人员能够通过 EcoStruxure Facility Expert 自动下载以下内容：

MasterPacT MTZ 设备标识符。
技术文档。
MasterPacT MTZ 设备的维护计划。

EcoStruxure Facility Expert 通过以下方式帮助维护人员远程诊断问题并高效管理维护：

提供重要资产的相关信息。
发送设备的即时状态和有助于诊断的详细信息。

制定维护计划

低压断路器，比如 MasterPacT MTZMasterPacT NT/NWMasterPacT MTZ 断路器，在配电基础设施中扮演着重要角色，能够保护设备和活动免受电缆过载、电路和绝缘故障的影响，从而有助于确保安全性、可靠性和可持续性。

如果您是工厂经理、维护经理、设施经理或安全经理，您就要负责帮助确保配有 MasterPacT MTZMasterPacT NT/NWMasterPacT MTZ 设备的配电基础设施在其整个寿命期内以最佳状态工作。

为了达到必要的保护等级，您需要制定相应的维护计划，使每台 MasterPacT MTZMasterPacT NT/NW 设备（系统和部件）在其整个寿命期内都保持在满意的工作状态，而且您还必须确保该计划得到落实。

本指南提供了必要的信息，助您根据设备工作条件（通过设备的外部应力水平来确定）以及影响 MasterPacT MTZMasterPacT NT/NWMasterPacT MTZ 设备老化和性能（并最终影响维护计划的成效）的环境条件以及应用严重程度，制定 MasterPacT MTZMasterPacT NT/NWMasterPacT MTZ 维护计划。

Schneider Electric 建议您根据以下几个方面来制定 MasterPacT MTZMasterPacT NT/NWMasterPacT MTZ 维护计划：

所需的预防性维护计划：
- 最终用户日常维护计划
- 最终用户中期维护计划
- 制造商维护计划
各项维护计划的执行频率，通过以下条件定义：
- 环境条件和设备工作条件：

  – 良好

  – 正常

  – 恶劣
- 用户应用的严重程度：

  – 低

  – 中等

  – 高

维护计划示例

下面的示例是针对工厂中在不同条件下工作的三台 MasterPacT MTZMasterPacT NT/NWMasterPacT MTZ 设备制定的预防性维护计划。

维护计划基于以下参数：

维护计划的数量和类型：应用 Schneider Electric 推荐的三种预防性维护计划：
- 最终用户日常维护计划
- 最终用户中期维护计划
- 制造商维护计划
各项维护计划的执行频率：根据以下条件确定：
- 环境和工作条件
- 用户应用的严重程度

条件	MasterPacT MTZ 设备编号 1	MasterPacT MTZ 设备编号 2	MasterPacT MTZ 设备编号 3
温度	30 °C (86 °F)	25 °C (77 °F)	30 °C (86 °F)
工作负载 (I/In)	67%	48%	85%
相对湿度	75%	85%	70%
腐蚀性	城市区域，工业活动分散且交通繁忙
含盐环境	无盐雾	无盐雾	无盐雾
灰尘	中等水平	高水平	低水平
振动	无	无	无
环境和工作条件	正常	恶劣	恶劣
用户应用的严重程度	低	中等	高
维护计划频率
最终用户日常维护计划	每年一次	每年一次	每年一次
最终用户中期维护计划	每 2 年一次	每 2 年一次	每 2 年一次
制造商维护计划	每 5 年一次	每 3 年一次	每 2 年一次
诊断服务（ProDiag 程序）	联系您的 Schneider Electric 服务代表以规划维护操作。

条件	MasterPacT NT/NW 设备编号 1	MasterPacT NT/NW 设备编号 2	MasterPacT NT/NW 设备编号 3
温度	30 °C (86 °F)	25 °C (77 °F)	30 °C (86 °F)
工作负载 (I/In)	67%	48%	85%
相对湿度	75%	85%	70%
腐蚀性	城市区域，工业活动分散且交通繁忙
含盐环境	无盐雾	无盐雾	无盐雾
灰尘	中等水平	高水平	低水平
振动	无	无	无
环境和工作条件	正常	恶劣	恶劣
用户应用的严重程度	低	中等	高
维护计划频率
最终用户日常维护计划	每年一次	每年一次	每年一次
最终用户中期维护计划	每 2 年一次	每 2 年一次	每 2 年一次
制造商维护计划	每 5 年一次	每 3 年一次	每 2 年一次
诊断服务（ProDiag 程序）	联系您的 Schneider Electric 服务代表以规划维护操作。

条件	MasterPacT MTZ 设备编号 1	MasterPacT MTZ 设备编号 2	MasterPacT MTZ 设备编号 3
温度	30 °C (86 °F)	25 °C (77 °F)	30 °C (86 °F)
工作负载 (I/In)	67%	48%	85%
相对湿度	75%	85%	70%
腐蚀性	城市区域，工业活动分散且交通繁忙
含盐环境	无盐雾	无盐雾	无盐雾
灰尘	中等水平	高水平	低水平
振动	无	无	无
环境和工作条件	正常	恶劣	恶劣
用户应用的严重程度	低	中等	高
维护计划频率
最终用户日常维护计划	每年一次	每年一次	每年一次
最终用户中期维护计划	每 2 年一次	每 2 年一次	每 2 年一次
制造商维护计划	每 5 年一次	每 3 年一次	每 2 年一次
诊断服务（ProDiag 程序）	联系您的 Schneider Electric 服务代表以规划维护操作。

基于上述数据，三台 MasterPacT MTZMasterPacT NT/NWMasterPacT MTZ 设备的推荐维护计划如下：

对于 MasterPacT MTZMasterPacT NT/NWMasterPacT MTZ 1 号设备（在正常操作条件下以及用户应用严重程度为低时）执行的维护计划：

维护计划	第 1 年	第 2 年	第 3 年	第 4 年	第 5 年	第 6 年	第 7 年	第 8 年	第 9 年	第 10 年	第 11 年	第 12 年
最终用户日常维护计划	✔	–	✔	–	–	✔	–	✔	–	–	✔	–
最终用户中期维护计划	–	✔	–	✔	–	–	✔	–	✔	–	–	✔
制造商维护计划	–	–	–	–	✔	–	–	–	–	✔	–	–
诊断服务（ProDiag 程序）	联系您的 Schneider Electric 服务代表以规划维护操作。

对于 MasterPacT MTZMasterPacT NT/NWMasterPacT MTZ 2 号设备（在恶劣操作条件下以及用户应用严重程度为中等时）执行的维护计划：

维护计划	第 1 年	第 2 年	第 3 年	第 4 年	第 5 年	第 6 年	第 7 年	第 8 年	第 9 年	第 10 年	第 11 年	第 12 年
最终用户日常维护计划	✔	–	–	✔	–	–	✔	–	–	✔	–	–
最终用户中期维护计划	–	✔	–	–	✔	–	–	✔	–	–	✔	–
制造商维护计划	–	–	✔	–	–	✔	–	–	✔	–	–	✔
诊断服务（ProDiag 程序）	联系您的 Schneider Electric 服务代表以规划维护操作。

对于 MasterPacT MTZMasterPacT NT/NWMasterPacT MTZ 3 号设备（在恶劣操作条件下以及用户应用严重程度为高时）执行的维护计划：

维护计划	第 1 年	第 2 年	第 3 年	第 4 年	第 5 年	第 6 年	第 7 年	第 8 年	第 9 年	第 10 年	第 11 年	第 12 年
最终用户日常维护计划	✔	–	✔	–	✔	–	✔	–	✔	–	✔	–
最终用户中期维护计划	–	–	–	–	–	–	–	–	–	–	–	–
制造商维护计划	–	✔	–	✔	–	✔	–	✔	–	✔	–	✔
诊断服务（ProDiag 程序）	联系您的 Schneider Electric 服务代表以规划维护操作。
