Raccordement des câbles de signal
NOTE: Acheminez les câbles de signal séparément des câbles d'alimentation et acheminez les
câbles Class 2/SELV séparément des câbles non-Class 2/non-SELV.
Système avec entrée des câbles par le bas |
Système avec entrée des câbles par le haut |

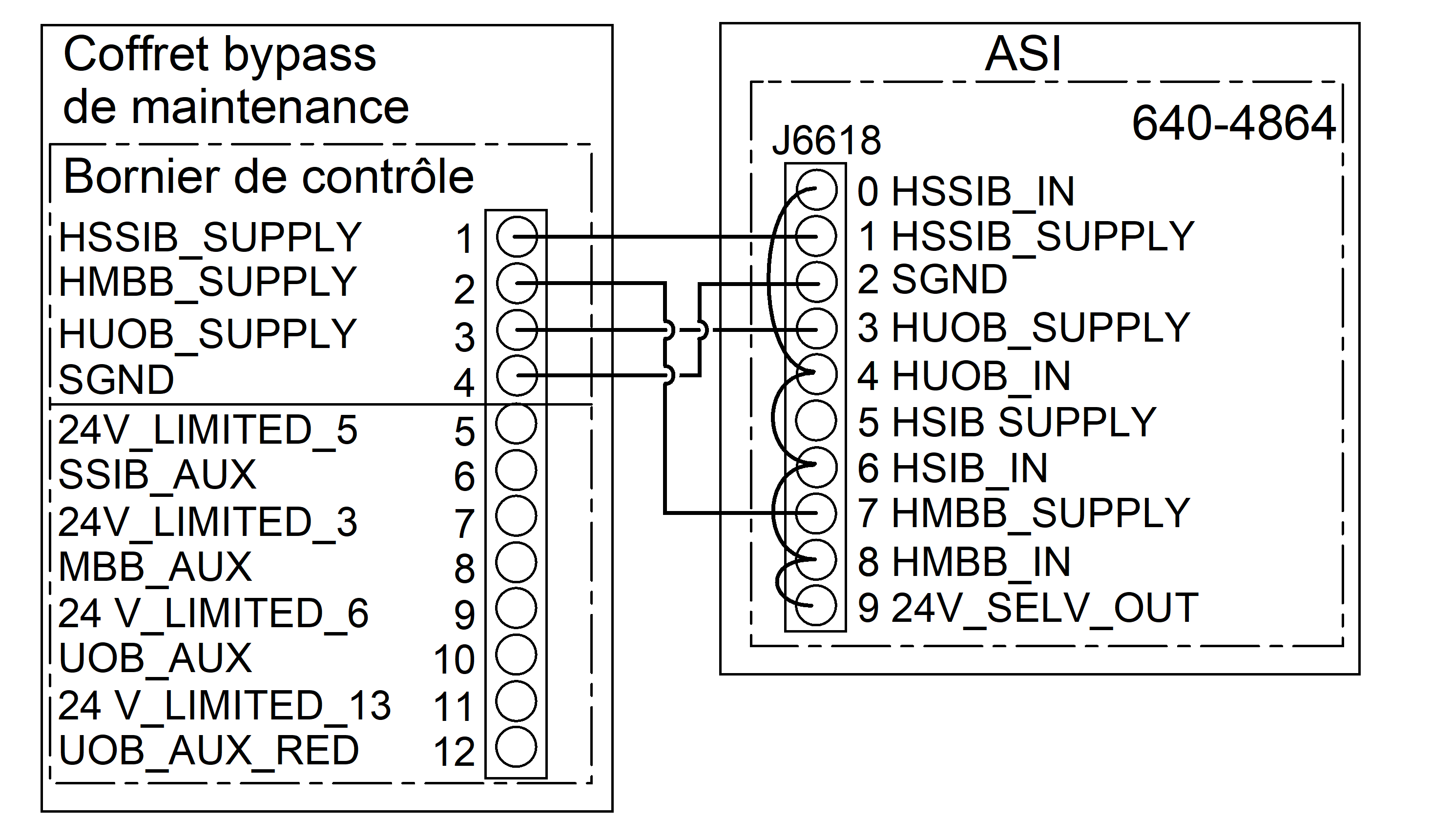

- Raccordez les câbles de signal Class 2/SELV des voyants lumineux des disjoncteurs du bornier de contrôle du coffret bypass de
maintenance à l'ASI selon votre configuration.NOTE: Le circuit des voyants lumineux des disjoncteurs est considéré comme Class 2/SELV. Les circuits Class 2/SELV doivent être isolés des circuits primaires. Ne raccordez aucun circuit aux bornes des voyants lumineux du disjoncteur à moins de pouvoir confirmer qu'il s'agit d'un circuit Class 2/SELV.
Système à alimentation secteur simple
Système à alimentation secteur double
- Raccordez les câbles de signal non-Class 2/non-SELV du bornier de contrôle du coffret bypass de maintenance à l'ASI selon votre configuration.NOTE: Uniquement pour GVSBPSU60G-WP : Les bornes 11 et 12 ne sont pas présentes sur le bornier de contrôle dans GVSBPSU60G-WP et aucune connexion n'est requise pour J6601 dans l'ASI.
Système à alimentation secteur simple
Système à alimentation secteur double
- Tirez sur les câbles de signal pour les tendre, puis fixez-les aux séparateurs de câbles.
