Подготовка шкафа батарейного размыкателя для подключения кабелей
 Опасно |
|---|
|
Опасность поражения электрическим током, взрыва или вспышки дугового разряда
Запрещается сверлить/прокалывать отверстия под кабели или изоляционные трубы при установленных
фальш-панелях и в непосредственной близости от ИБП.
Несоблюдение данных инструкций приводит к смерти или серьёзной травме.
|
-
Снимите фальш-панели:
- Для нижнего кабельного ввода: Снимите нижнюю фальш-панель.
- Для верхнего кабельного ввода – доступно только для шкафа батарейного размыкателя 60–80 кВА: Снимите верхнюю фальш-панель.
E3MBBB60K80H
E3MBBB60K80H
E3MBBB100K200H
- Просверлите или проколите отверстия для кабелей или изоляционных труб в фальш-панелях.
-

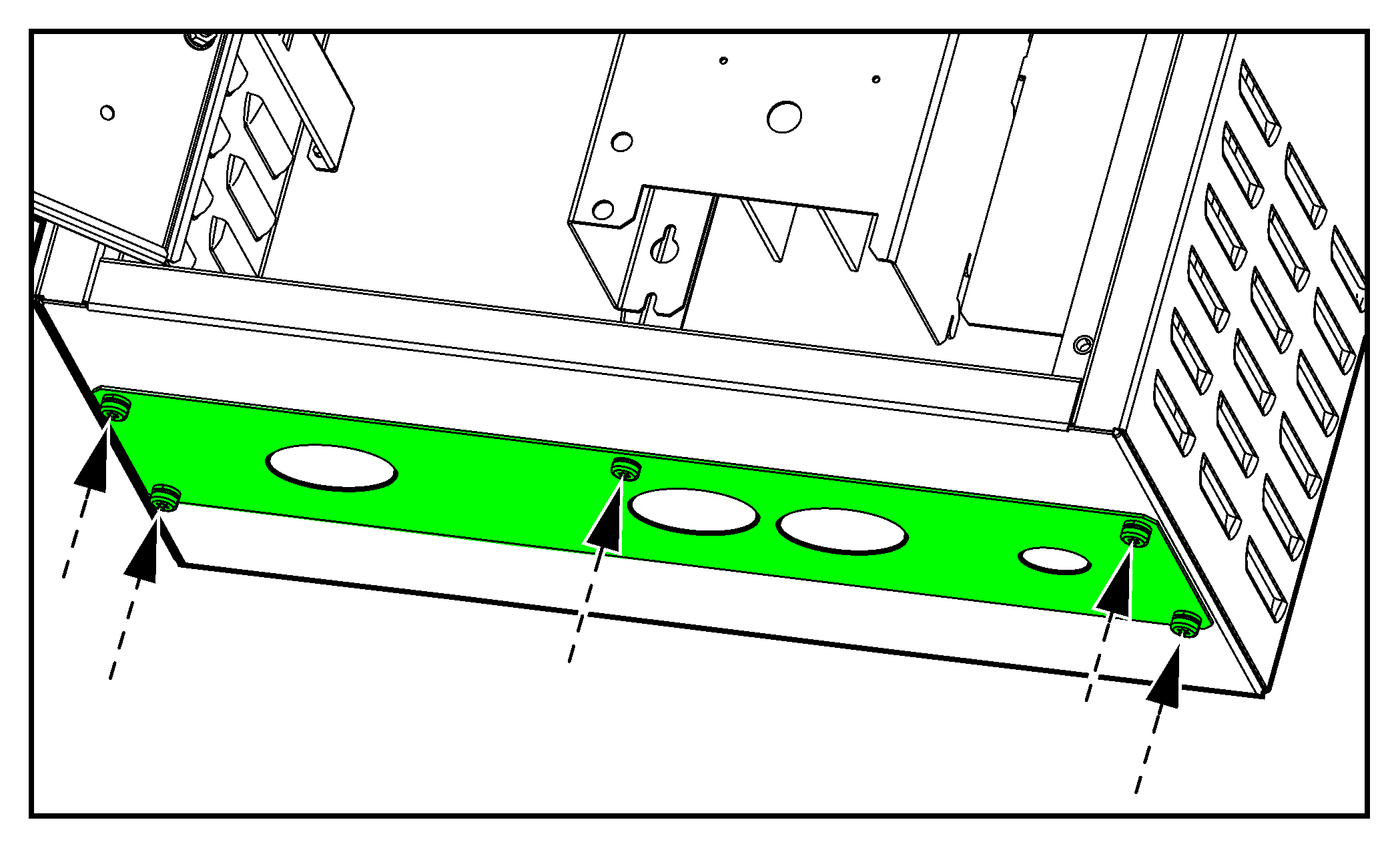

Установите изоляционные втулки (при наличии) и установите и заново закрепите фальш-панели.
Опасноопасность поражения электрическим током, взрыва или вспышки дугового разрядаУбедитесь в отсутствии острых углов, которые могут повредить кабели.Несоблюдение данных инструкций приводит к смерти или серьёзной травме.
E3MBBB60K80H
E3MBBB60K80H
E3MBBB100K200H
