990-5994B-025

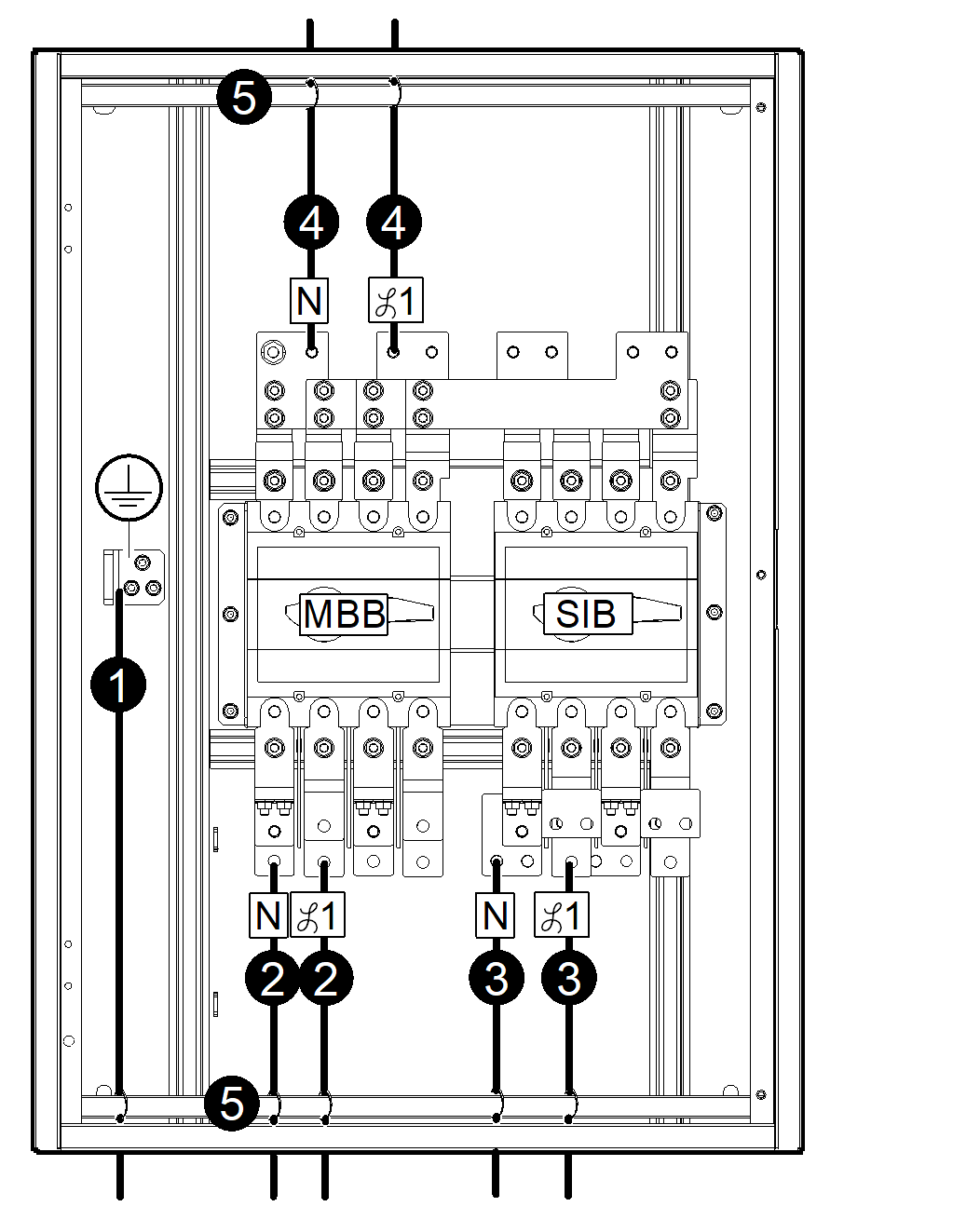

Podłączenie kabli zasilających

  1. Podłącz kabel PE do szyny PE.

    System UPS 3:3

    System UPS 3:1

  2. Podłącz przewody wejścia/obejścia do przełącznika obejścia serwisowego MBB.
  3. Podłącz kable wyjściowe UPS do wyłącznika izolacji systemu SIB.
  4. Podłącz przewody obciążenia.
  5. Przymocuj kable do wsporników kabli za pomocą opasek zaciskowych.
