Richtlinien zum Auspacken

Öffnen der Verpackung

Die Verpackung enthält die TeSys Tera-Module und ihr jeweiliges Zubehör, die in der folgenden Abbildung dargestellt sind.

Module: LTMT main unit, LTMTCT/LTMTCTV sensor module, LTMT expansion module, LTMTCUF control operator unit und Kabel.
Kurzanleitung

Module und Kabel	In der Verpackung
LTMT main unit
LTMTCT/LTMTCTV sensor module Die Verpackung enthält außerdem zwei Schrauben für die Montage der LTMT main unit auf dem Sensormodul.
LTMT expansion module
LTMTCUF control operator unit
RJ11-Verbindungskabel LTMT main unit zu LTMTCT/LTMTCTV sensor module
RJ45 -Verbindungskabel LTMT main unit zu LTMT expansion module
RJ45 -Verbindungskabel LTMT main unit zu LTMTCUF control operator unit

Anweisungen für abziehbare Etiketten

Das abziehbare Etikett befindet sich auf der Vorderseite der LTMT main unit.

Lesen Sie die folgenden Anweisungen auf dem Etikett, bevor Sie es entfernen:

WARNUNG
UNBEABSICHTIGTER GERÄTEBETRIEB Prüfen Sie mit einem Universalmessgerät, dass die DO-Kontakte an der LTMT main unit auf einen Schließerkontakt (NO) eingestellt wurden. Stellen Sie sicher, dass die Hilfsspannungsversorgung der LTMT main unit gewährleistet ist, bevor Sie die Motorsteuerspannung anlegen. Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.

WARNUNG

UNBEABSICHTIGTER GERÄTEBETRIEB

Prüfen Sie mit einem Universalmessgerät, dass die DO-Kontakte an der LTMT main unit auf einen Schließerkontakt (NO) eingestellt wurden.
Stellen Sie sicher, dass die Hilfsspannungsversorgung der LTMT main unit gewährleistet ist, bevor Sie die Motorsteuerspannung anlegen.

Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.

HINWEIS: Schalten Sie das Leistungsmodul ein, um DO in den Zustand NO zu setzen, wenn keine Last angeschlossen ist.

Die folgende Tabelle beschreibt den Normalzustand der DO-Kontakte:

Klemmendetails	Erwarteter Zustand
Prüfen zwischen O3 NO und O3 C2	NO
Prüfen zwischen O3 NC und O3 C2	NC
Prüfen zwischen O1 13 und C1 14	NO
Prüfen zwischen O2 23 und C1 14	NO

Wenn einer der oben genannten Zustände nicht übereinstimmt, schalten Sie das Relais ein und prüfen Sie, ob die Kontaktausgänge dem angegebenen Zustand entsprechen.

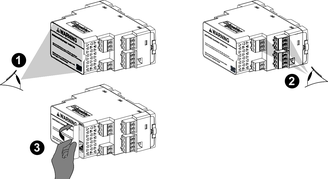

Um das abziehbare Etikett zu entfernen, greifen Sie das Etikett am dafür vorgesehenen Ausschnitt und ziehen Sie es von der LTMT main unit ab.
