Interrupteurs de sécurité pour usage général

Usage général – Courant de court-circuit nominal jusqu’à 100 kA

CD223N

Les interrupteurs de sécurité pour usage général sont conçus pour des applications résidentielles et commerciales où la durabilité et l’économie sont des considérations majeures. Les charges typiques comprennent l’éclairage, la climatisation et les appareils électroménagers.

Les interrupteurs de sécurité pour usage général conviennent à une utilisation comme équipement de service lorsqu’ils sont équipés d’un ensemble de neutre avec liaison équipotentielle installé en usine et d’une cosse de mise à la terre.

Interrupteurs à fusible unidirectionnels 240 V

Interrupteurs de sécurité unidirectionnels à fusible

Système	Ampères	Type 1	Type 3R*	Barrière de service	Puissances nominales en CV
					Standard (fusibles à action rapide à usage unique)			Maximum (fusibles temporisés à deux éléments)
					120 V CA	240 V CA		120 V CA	240 V CA
					1Ø	1Ø	3Ø	1Ø	1Ø	3Ø
Deux fils (une lame et un porte-fusible, un neutre) – 120 V CA
Utiliser des appareils pour usage léger ou des appareils à trois fils
Fusibles à trois fils (deux lames et porte-fusible, un neutre) – Type prise 120/240 V CA
	30	CD211N*	–	–	1/2	1-1/2	–	2	3	–
Trois fils (deux lames et porte-fusible, un neutre) – 120/240 V CA. Type de fusible
	30	CD221N*	–	–	–	1-1/2	3*	–	3	7-1/2*
	60	CD222N	CD222NRB	Installé en usine	1-1/2	3	7-1/2*	3	10	15*
	100	CD223N	CD223NRB		–	7-1/2	15*	–	15	30*
	200	CD224N*	CD224NRB*		–	15	25*	–	–	60*
	400	CD225N	CD225NR		–	–	50	–	–	125
	600*	CD226N	CD226NR		–	–	75	–	–	150
Quatre fils (trois lames et porte-fusible, un neutre) – 120/240 V CA. Type de fusible
	30	CD321N*	CD321NRB*	–	–	–	-	–	3	7-1/2
	60	CD322N	CD322NRB	Installé en usine	1-1/2	3	7-1/2*	3	10	15*
	100	CD323N	CD323NRB		–	7-1/2	15*	–	15	30*
	200	CD324N*	CD324NRB*		–	15	25*	–	–	60*
	400	CD325N	CD325NR		–	–	50	–	–	125
	600*	CD326N	CD326NR		–	–	75	–	–	150

Courant nominal de court-circuit – CA uniquement

Classe de fusible	Courant nominal de court-circuit
Prise	10 kA
H, K	10 kA
R	10 kA *
R avec clips de fusible à rejet	100 kA
J	100 kA
REMARQUE: Préconfiguration pour fusibles de classe J : Non disponibles sur les interrupteurs de sécurité pour usage général 30–100 A. Disponibles sur les interrupteurs de sécurité pour usage général 200–400 A. Les blocs fusibles côté charge doivent être déplacés sur le terrain vers la position de fusible de classe J alternative marquée dans l’interrupteur. Disponible sur les interrupteurs de sécurité pour usage général de 600 A. Installation sur le terrain du kit de fusibles de classe J GDJK600 requise.

Accessoires et spécifications des cosses

Kits d’extracteurs de fusibles installés sur le terrain

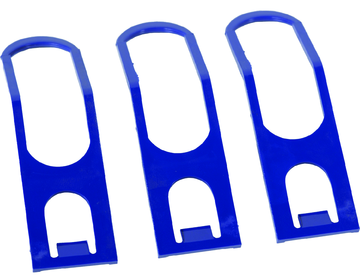

Kit d’extracteurs de fusibles FPK03
Interrupteurs à fusible série F uniquement

Le kit comprend trois extracteurs de fusibles, comme requis pour un interrupteur tripolaire à fusible de 60 ou 100 A pour usage général. Les kits ne peuvent être installés que dans les interrupteurs à fusible de la série F de 60 ou 100 A.

Kits d’extracteurs de fusibles

Ampérage nominal de l’interrupteur	Série	Nº catalogue
60	F	FPK03
100	F	FPK0610

Kits d’interverrouillage électrique installés sur le terrain

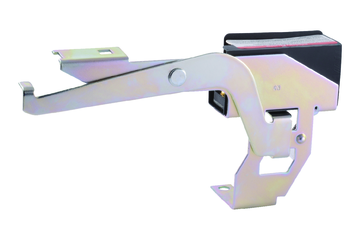

EIK031

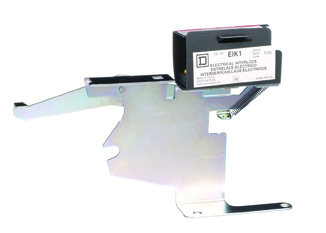

EIK1

Les interverrouillages électrique pour interrupteurs de sécurité pour usage général en standard F 100–200 A et interrupteurs de sécurité pour usage général à fusibles de série F 60 A sont disponibles sous forme de kit pour installation sur le terrain. Chaque kit contient des instructions pour un montage sur le terrain. Un bras pivotant est actionné à partir d’un mécanisme d’interrupteur, rompant le circuit de commande avant que les lames de l’interrupteur principal ne s’ouvrent.

Kit d’interverrouillage électrique

Ampérage nominal de l’interrupteur	Kit d’interverrouillage électrique – Nº catalogue. *
Série F 60	EIK031 ou EIK032
Série F 100–200	EIK1 ou EIK2

Capacités nominales des contacts d’interverrouillage électrique*

Type d’interverrouillage	CA 50 ou 60 Hz				CC
Type d’interverrouillage	Volts	Fermeture	Coupure	Cont.	Volts	Fermeture/coupure	Cont.
1 contact NO / 1 contact NF (Suffixe –1*)	120	40 A	15 A	15 A	115	0,50 A	15 A
1 contact NO / 1 contact NF (Suffixe –1*)	240	20 A	10 A	15 A	230	0,25 A	15 A
2 contacts NO / 2 contacts NF (Suffixe –2*)	120	30 A	3 A	10 A	115	1,00 A	10 A
2 contacts NO / 2 contacts NF (Suffixe –2*)	240	15 A	1,5 A	10 A	230	0,30 A	10 A

Kits de fusibles de classe R

Des kits de rejet, à utiliser avec les fusibles de classe R, sont disponibles pour installation sur le terrain.

Ampérage nominal	N° de catalogue
30	DRK30
60 (Série F)	RFK03H
100 (Série F)	RFK10
200	HRK1020
400	DRK40
600	DRK600

Kits de mise à la terre pour équipement

PK3GTA1

GTK0610

PKOGTA2

Kits de mise à la terre pour équipement

Ampérage nominal de l’interrupteur	Nº catalogue	Calibres admissibles pour les cosses (AWG)
30 *	Standard	(1) 14–10 Cu ou (1) 12–8 Al
30	PK3GTA1	(3) 14–4 Cu ou (3) 12–4 Al ou (6) 14–12 Cu ou (6) 12–10 Al
60 *	GTK03	(2) 14–4 Cu ou (2) 12–4 Al (4) 14–12 Cu ou (4) 12–10 Al
100	GTK0610	(2) 14–1/0 Cu ou (2) 12–1/0 Al (2) 14–6 Cu ou (2) 12–6 Al
200	PKOGTA2	(2) 10–2/0 Cu ou (2) 6–2/0 Cu Al
400, 600	PKOGTA2*	(2) 10–2/0 Cu ou (2) 6–2/0 Cu Al

REMARQUE: Les interrupteurs de sécurité pour usage général canadiens sont livrés avec des kits de mise à la terre installés en usine.

Kit de cosses à installer sur le terrain 400–600 A

Ampérage nominal de l’interrupteur	Kit de cosses – Nº catalogue	Gamme de fils
Séries 400 ou 600 E01, E02 et E03*	GD4060LK	1-1/0-600 kcmil 2-1/0-500 kcmil 4-1/0-250 kcmil

Kits de barrières côté ligne

Les kits de barrière empêchent tout contact accidentel avec des éléments sous tension situés côté ligne, non isolés, non mis à la terre ou au niveau des bornes de raccordement.

Kits de barrières côté ligne pour interrupteurs de sécurité pour usage général

Ampères	Tension	Lames/Fusibles	Catalogue
60*	240	2 ou 3	LSBD202
100	240	2 ou 3	LSBC02
200	240	2	LSBE202
200	240	3	LSBE203
400 / 600 / 800	240	2 ou 3	LSBI02

Spécifications des cosses de borne

Spécifications des cosses de borne*

Ampères	Conducteurs par phase	Calibres admissibles pour les cosses AWG/kcmil
30*	1	12–8 (Al) ou 14–8 (Cu)
30		12–6 (Al) ou 14–6 (Cu)
60		12–2 (Al) ou 14–2 (Cu)
100		12–1/0 (Al) ou 14–1/0 (Cu)
200		6–250 (Al/Cu)
400 Type 1	1 ou 2	(1) 1/0–750 (Al/Cu) ou (2) 1/0–300 (Al/Cu)
400 Type 3R	2	(1) 1–600 (Al/Cu) ou (2) 1/0–250 (Al/Cu)
600	2	4–500 (Al/Cu)

Dimensions des interrupteurs de sécurité pour usage général

Dimensions approximatives

Nº catalogue	Séries	H		L		L/H		P		Standard Paquet
Nº catalogue	Séries	po	mm	po	mm	po	mm	po	mm	Standard Paquet
L111N	E2	7,63	194	5,00	127	6,13	156	4,00	102	1
L211N	E2	7,63	194	5,00	127	6,13	156	4,00	102	1
L221N	E2	7,63	194	5,00	127	6,13	156	4,00	102	1
CD211N	E3	9,25	235	6,75	171	7,25	184	3,63	92	5
CD221N	E3	9,25	235	6,75	171	7,25	184	3,63	92	5
CD221NRB	E3	9,63	245	7,25	184	7,75	197	3,75	95	5
CD222N	F1	14,63	372	6,50	165	7,45	189	4,88	124	1
CD222NRB	F1	14,88	378	6,63	168	7,45	189	4,88	124	1
CD223N	F3	17,50	445	8,50	216	10,50	267	6,50	165	1
CD223NRB	F3	17,50	445	8,50	216	10,50	267	6,50	165	1
CD224N	F1	29,00	737	17,25	438	19,00	483	8,25	210	1
CD224NRB	F1	29,25	743	17,25	438	19,00	483	8,25	210	1
CD225N	E3	45,12	1146	24,00	610	24,88	632	8,88	226	1
CD225NR	E1	30,63	778	21,38	543	22,25	565	10,13	257	1
CD226N	E3	49,13	1248	24,00	610	24,88	632	8,88	226	1
CD226NR	E1	49,13	1248	24,75	629	25,13	638	8,88	226	1
CD321N	E3	9,25	235	6,75	171	7,25	184	3,63	92	5
CD321NRB	E3	9,63	245	7,25	184	7,75	197	3,75	95	5
CD322N	F1	14,63	372	6,50	165	7,45	189	4,88	124	1
CD322NRB	F1	14,88	378	6,63	168	7,45	189	4,88	124	1
CD323N	F3	17,50	445	8,50	216	10,50	267	6,50	165	1
CD323NRB	F3	17,50	445	8,50	216	10,50	267	6,50	165	1
CD324N	F1	29,00	737	17,25	438	19,00	483	8,25	210	1
CD324NRB	F1	29,25	743	17,25	438	19,00	483	8,25	210	1
CD325N	E3	45,12	1146	24,00	610	24,88	632	8,88	226	1
CD325NR	E1	30,63	778	21,38	543	22,25	565	10,13	257	1
CD326N	E3	49,13	1248	24,00	610	24,88	632	8,88	226	1
CD326NR	E1	49,13	1248	24,75	629	25,13	638	8,88	226	1
