Specifikationer - Easy UPS 3L 380/400/415 V

BEMÆRK
fare for skade på udstyret I UPS-installationsmanualen kan du finde detaljerede specifikationer for UPS-systemet. Udstyr kan blive beskadiget, hvis disse instrukser ikke overholdes.

Specifikationer for klassisk batteriskab

FARE
fare for elektrisk stød, eksplosion eller lysbuer Det klassiske batteriskab må kun bruges sammen med Easy UPS 3M eller Easy UPS 3L. Personer vil komme i livsfare eller alvorligt til skade, hvis disse instrukser ikke overholdes.

BEMÆRK: Op til to klassiske batteriskabe kan tilsluttes Easy UPS 3M.

BEMÆRK: Op til tre klassiske batteriskabe kan tilsluttes Easy UPS 3L.

Kommerciel reference	Batteritype	Afbrydertype	Antal batteriblokke
E3MCBC7C	XP12-150	C25S4D + C254MG200D	38
E3MCBC7D	XP12-240	C25S4D + C254MG250D	36
E3MCBC10A	XP12-300	C40S4TM400D	36
E3MCBC10B	XP12-350	C40S4TM400D	36
E3MCBC10C	XP12-350	C40S4TM400D	40
E3MCBC10D	XP12-300	C63S4TM600D	2 x 36
E3MCBC10E	XP12-350	C63S4TM600D	2 x 36

Udløserindstillinger for 400 V

Easy UPS 3M 60-100 kVA UPS

Kommerciel reference	Afbrydertype	60 kVA		80 kVA		100 kVA
Kommerciel reference	Afbrydertype	Ir	Im	Ir	Im	Ir	Im
E3MCBC7C	C25S4D + C254MG200D	175	520 (fast)	200	520 (fast)	–	–
2 x E3MCBC7C	C25S4D + C254MG200D	175	520 (fast)	175	520 (fast)	175	520 (fast)
E3MCBC7D	C25S4D + C254MG250D	200	520 (fast)	250	520 (fast)	250	520 (fast)
2 x E3MCBC7D	C25S4D + C254MG250D	175	520 (fast)	175	520 (fast)	175	520 (fast)
E3MCBC10A	C40S4TM400D	280	1000	280	1000	320	1000
E3MCBC10B	C40S4TM400D	280	1000	280	1000	320	1000
E3MCBC10C	C40S4TM400D	280	1000	280	1000	280	1000
E3MCBC10D	C63S4TM600D	420	1500	420	1500	420	1500
E3MCBC10E	C63S4TM600D	420	1500	420	1500	420	1500

Easy UPS 3M 120-200 kVA UPS

Kommerciel reference	Afbrydertype	120 kVA		160 kVA		200 kVA
Kommerciel reference	Afbrydertype	Ir	Im	Ir	Im	Ir	Im
2 x E3MCBC7C	C25S4D + C254MG200D	200	520 (fast)	–	–	–	–
2 x E3MCBC7D	C25S4D + C254MG250D	250	520 (fast)	250	520 (fast)	–	–
E3MCBC10A	C40S4TM400D	360	1000	–	–	–	–
2 x E3MCBC10A	C40S4TM400D	280	1000	280	1000	320	1000
E3MCBC10B	C40S4TM400D	360	1000	–	–	–	–
2 x E3MCBC10B	C40S4TM400D	280	1000	280	1000	320	1000
E3MCBC10C	C40S4TM400D	320	1000	400	1000	400	1000
2 x E3MCBC10C	C40S4TM400D	280	1000	280	1000	280	1000
E3MCBC10D	C63S4TM600D	420	1500	480	1500	600	1500
2 x E3MCBC10D	C63S4TM600D	420	1500	420	1500	420	1500
E3MCBC10E	C63S4TM600D	420	1500	480	1500	600	1500
2 x E3MCBC10E	C63S4TM600D	420	1500	420	1500	420	1500
E3MCBC10A+ E3MCBC10D	C40S4TM400D	280	1000	280	1000	280	1000
E3MCBC10A+ E3MCBC10D	C63S4TM600D	420	1500	420	1500	420	1500
E3MCBC10B+ E3MCBC10E	C40S4TM400D	280	1000	280	1000	280	1000
E3MCBC10B+ E3MCBC10E	C63S4TM600D	420	1500	420	1500	420	1500

Easy UPS 3L 250-400 kVA UPS

Kommerciel reference	Afbrydertype	250 kVA		300 kVA		400 kVA
Kommerciel reference	Afbrydertype	Ir	Im	Ir	Im	Ir	Im
3 x E3MCBC7C	C25S4D + C254MG200D	200	520	200	520	–	–
2 x E3MCBC7D	C25S4D + C254MG250D	250	520	250	520	–	–
3 x E3MCBC7D	C25S4D + C254MG250D	250	520	250	520	250	520
2 x E3MCBC10A	C40S4TM400D	400	1000	400	1000	400	1000
3 x E3MCBC10A	C40S4TM400D	280	1000	320	1000	400	1000
E3MCBC10B	C40S4TM400D	400	1000	–	–	–	–
2 x E3MCBC10B	C40S4TM400D	400	1000	400	1000	400	1000
3 x E3MCBC10B	C40S4TM400D	280	1000	320	1000	400	1000
E3MCBC10C	C40S4TM400D	400	1000	–	–	–	–
2 x E3MCBC10C	C40S4TM400D	360	1000	400	1000	400	1000
3 x E3MCBC10C	C40S4TM400D	280	1000	280	1000	400	1000
E3MCBC10D	C63S4TM600D	600	1500	600	1500	600	1500
2 x E3MCBC10D	C63S4TM600D	420	1500	480	1500	600	1500
3 x E3MCBC10D	C63S4TM600D	420	1500	420	1500	420	1500
E3MCBC10E	C63S4TM600D	600	1500	600	1500	600	1500
2 x E3MCBC10E	C63S4TM600D	420	1500	480	1500	600	1500
3 x E3MCBC10E	C63S4TM600D	420	1500	420	1500	420	1500

Easy UPS 3L 500-600 kVA UPS

Kommerciel reference	Afbrydertype	500 kVA		600 kVA
Kommerciel reference	Afbrydertype	Ir	Im	Ir	Im
2 x E3MCBC10D	C63S4TM600D	600	1500	–	–
3 x E3MCBC10D	C63S4TM600D	540	1500	600	1500
2 x E3MCBC10E	C63S4TM600D	600	1500	–	–
3 x E3MCBC10E	C63S4TM600D	540	1500	600	1500

Udløserindstillinger for 208 V

Easy UPS 3M 50-100 kVA UPS

Kommerciel reference	Afbrydertype	50 kVA		60 kVA		80 kVA		100 kVA
Kommerciel reference	Afbrydertype	Ir	Im	Ir	Im	Ir	Im	Ir	Im
E3MCBC7C	C25S4D + C254MG200D	175	520 (fast)	175	520 (fast)	–	–	–	–
2 x E3MCBC7C	C25S4D + C254MG200D	175	520 (fast)	175	520 (fast)	175	520 (fast)	175	520 (fast)
E3MCBC7D	C25S4D + C254MG250D	200	520 (fast)	200	520 (fast)	225	520 (fast)	–	–
2 x E3MCBC7D	C25S4D + C254MG250D	175	520 (fast)	175	520 (fast)	175	520 (fast)	175	520 (fast)
E3MCBC10A	C40S4TM400D	280	1000	280	1000	280	1000	320	1000
2 x E3MCBC10A	C40S4TM400D	–	–	280	1000	280	1000	280	1000
E3MCBC10B	C40S4TM400D	280	1000	280	1000	280	1000	320	1000
2 x E3MCBC10B	C40S4TM400D	–	–	280	1000	280	1000	280	1000
E3MCBC10C	C40S4TM400D	280	1000	280	1000	280	1000	320	1000
2 x E3MCBC10C	C40S4TM400D	–	–	280	1000	280	1000	280	1000
E3MCBC10D	C63S4TM600D	420	1500	420	1500	420	1500	420	1500
2 x E3MCBC10D	C63S4TM600D	–	–	420	1500	420	1500	420	1500
E3MCBC10E	C63S4TM600D	420	1500	420	1500	420	1500	420	1500
2 x E3MCBC10E	C63S4TM600D	–	–	420	1500	420	1500	420	1500
E3MCBC10A+ E3MCBC10D	C40S4TM400D	–	–	280	1000	280	1000	280	1000
E3MCBC10A+ E3MCBC10D	C63S4TM600D	–	–	420	1500	420	1500	420	1500
E3MCBC10B+ E3MCBC10E	C40S4TM400D	–	–	280	1000	280	1000	280	1000
E3MCBC10B+ E3MCBC10E	C63S4TM600D	–	–	420	1500	420	1500	420	1500

Anbefalede kabelstørrelser for 400 V

FARE
fare for elektrisk stød, eksplosion eller lysbuer Al ledningsinstallation skal overholde gældende regler for elinstallationer. Den maksimalt tilladte kabelstørrelse er 70 mm² for Easy UPS 3M 60-100 kVA. Den maksimalt tilladte kabelstørrelse er 150 mm² for Easy UPS 3M 120-200 kVA og Easy UPS 3L 250-600 kVA. Personer vil komme i livsfare eller alvorligt til skade, hvis disse instrukser ikke overholdes.

FARE

fare for elektrisk stød, eksplosion eller lysbuer

Al ledningsinstallation skal overholde gældende regler for elinstallationer. Den maksimalt tilladte kabelstørrelse er 70 mm² for Easy UPS 3M 60-100 kVA. Den maksimalt tilladte kabelstørrelse er 150 mm² for Easy UPS 3M 120-200 kVA og Easy UPS 3L 250-600 kVA.

Personer vil komme i livsfare eller alvorligt til skade, hvis disse instrukser ikke overholdes.

BEMÆRK: Overstrømsbeskyttelse skal leveres af andre.

I denne manual er kabelstørrelser baseret på tabel B.52.3 (52-C2) af IEC 60364-5-52 med følgende angivelser:

90 °C strømledere
Omgivelsestemperatur på 30 °C
Brug af kobberstrømledere
Installationsmetode C

Kabler til beskyttelsesjording (PE) er dimensioneret i overensstemmelse med 54.3 i IEC 60364-4-54, artikel 543.

Hvis omgivelsestemperaturen er over 30 °C, skal der vælges større strømledere i overensstemmelse med IEC's korrektionsfaktorer.

Easy UPS 3M 60-100 kVA UPS

Kommerciel reference	60 kVA		80 kVA		100 kVA
Kommerciel reference	DC (±, N) (mm²)	DC PE (mm²)	DC (±, N) (mm²)	DC PE (mm²)	DC (±, N) (mm²)	DC PE (mm²)
E3MCBC7C	35	16	50	25	–	–
2 x E3MCBC7C	35	16	35	16	35	16
E3MCBC7D	50	25	70	35	70	35
2 x E3MCBC7D	50	25	50	25	50	25
E3MCBC10A	2 x 50	50	2 x 50	50	2 x 50	50
E3MCBC10B	2 x 50	50	2 x 50	50	2 x 50	50
E3MCBC10C	2 x 50	50	2 x 50	50	2 x 50	50
E3MCBC10D	2 x 70	70	2 x 70	70	2 x 70	70
E3MCBC10E	2 x 70	70	2 x 70	70	2 x 70	70

Easy UPS 3M 120-200 kVA UPS

Kommerciel reference	120 kVA		160 kVA		200 kVA
Kommerciel reference	DC (±, N) (mm²)	DC PE (mm²)	DC (±, N) (mm²)	DC PE (mm²)	DC (±, N) (mm²)	DC PE (mm²)
2 x E3MCBC7C	35	16	50	25	–	–
2 x E3MCBC7D	70	35	70	35	70	35
E3MCBC10A	120	70	–	–	–	–
2 x E3MCBC10A	95	50	95	50	120	70
E3MCBC10B	120	70	–	–	–	–
2 x E3MCBC10B	95	50	95	50	120	70
E3MCBC10C	95	50	150 eller 2 x 70	95	150 eller 2 x 70	95
2 x E3MCBC10C	95	50	95	50	95	50
E3MCBC10D	150 eller 2 x 70	95	2 x 95	95	2 x 120	120
2 x E3MCBC10D	150	95	150	95	150	95
E3MCBC10E	150 eller 2 x 70	95	2 x 95	95	2 x 120	120
2 x E3MCBC10E	150	95	150	95	150	95
E3MCBC10A+ E3MCBC10D	95	95	95	95	95	95
E3MCBC10A+ E3MCBC10D	150	150	150	150	150	150
E3MCBC10B+ E3MCBC10E	95	95	95	95	95	95
E3MCBC10B+ E3MCBC10E	150	150	150	150	150	150

Easy UPS 3L 250-400 kVA UPS

Kommerciel reference	250 kVA		300 kVA		400 kVA
Kommerciel reference	DC (±, N) (mm²)	DC PE (mm²)	DC (±, N) (mm²)	DC PE (mm²)	DC (±, N) (mm²)	DC PE (mm²)
3 x E3MCBC7C	70	35	95	50	–	–
2 x E3MCBC7D	95	50	95	50	–	–
3 x E3MCBC7D	95	50	95	50	120	70
2 x E3MCBC10A	150 eller 2 x 70	95	150 eller 2 x 70	95	150 eller 2 x 70	95
3 x E3MCBC10A	95	50	120	70	150	95
E3MCBC10B	150 eller 2 x 70	95	–	–	–	–
2 x E3MCBC10B	150 eller 2 x 70	95	150 eller 2 x 70	95	150 eller 2 x 70	95
3 x E3MCBC10B	95	50	120	70	150	95
E3MCBC10C	150 eller 2 x 70	95	–	–	–	–
2 x E3MCBC10C	120	70	150 eller 2 x 70	95	150 eller 2 x 70	95
3 x E3MCBC10C	95	50	95	50	150	95
E3MCBC10D	2 x 120	120	2 x 120	120	2 x 120	120
2 x E3MCBC10D	150	95	2 x 95	95	2 x 120	120
3 x E3MCBC10D	150	95	150	95	150	95
E3MCBC10E	2 x 120	120	2 x 120	120	2 x 120	120
2 x E3MCBC10E	150	95	2 x 95	95	2 x 120	120
3 x E3MCBC10E	150	95	150	95	150	95

Easy UPS 3L 500-600 kVA UPS

Kommerciel reference	500 kVA		600 kVA
Kommerciel reference	DC (±, N) (mm²)	DC PE (mm²)	DC (±, N) (mm²)	DC PE (mm²)
2 x E3MCBC10D	2 x 120	120	–	–
3 x E3MCBC10D	2 x 120	120	2 x 120	120
2 x E3MCBC10E	2 x 120	120	–	–
3 x E3MCBC10E	2 x 120	120	2 x 120	120

Anbefalede kabelstørrelser for 208 V

FARE
fare for elektrisk stød, eksplosion eller lysbuer Al ledningsinstallation skal overholde gældende regler for elinstallationer. Den maksimalt tilladte kabelstørrelse er 70 mm² for Easy UPS 3M 50 kVA. Den maksimalt tilladte kabelstørrelse er 150 mm² for Easy UPS 3M 60-100 kVA. Personer vil komme i livsfare eller alvorligt til skade, hvis disse instrukser ikke overholdes.

BEMÆRK: Overstrømsbeskyttelse skal leveres af andre.

I denne manual er kabelstørrelser baseret på tabel B.52.3 (52-C2) af IEC 60364-5-52 med følgende angivelser:

90 °C strømledere
Omgivelsestemperatur på 30 °C
Brug af kobberstrømledere
Installationsmetode C

Kabler til beskyttelsesjording (PE) er dimensioneret i overensstemmelse med 54.3 i IEC 60364-4-54, artikel 543.

Hvis omgivelsestemperaturen er over 30 °C, skal der vælges større strømledere i overensstemmelse med IEC's korrektionsfaktorer.

Easy UPS 3M 50-100 kVA UPS

Kommerciel reference	50 kVA		60 kVA		80 kVA		100 kVA
Kommerciel reference	DC (±, N) (mm²)	DC PE (mm²)	DC (±, N) (mm²)	DC PE (mm²)	DC (±, N) (mm²)	DC PE (mm²)	DC (±, N) (mm²)	DC PE (mm²)
E3MCBC7C	50	25	50	25	–	–	–	–
2 x E3MCBC7C	35	16	35	16	35	16	50	25
E3MCBC7D	50	25	70	35	70	35	–	–
2 x E3MCBC7D	50	25	50	25	50	25	50	25
E3MCBC10A	2 x 50	50	2 x 50	50	2 x 50	50	2 x 50	50
2 x E3MCBC10A	–	–	95	50	95	50	95	50
E3MCBC10B	2 x 50	50	2 x 50	50	2 x 50	50	2 x 50	50
2 x E3MCBC10B	–	–	95	50	95	50	95	50
E3MCBC10C	2 x 50	50	2 x 50	50	2 x 50	50	2 x 50	50
2 x E3MCBC10C	–	–	95	50	95	50	95	50
E3MCBC10D	2 x 70	70	2 x 70	70	2 x 70	70	2 x 70	70
2 x E3MCBC10D	–	–	150	95	150	95	150	95
E3MCBC10E	2 x 70	70	2 x 70	70	2 x 70	70	2 x 70	70
2 x E3MCBC10E	–	–	150	95	150	95	150	95
E3MCBC10A+ E3MCBC10D	–	–	95	95	95	95	95	95
E3MCBC10A+ E3MCBC10D	–	–	150	150	150	150	150	150
E3MCBC10B+ E3MCBC10E	–	–	95	95	95	95	95	95
E3MCBC10B+ E3MCBC10E	–	–	150	150	150	150	150	150

Specifikationer for drejningsmoment

Boltstørrelse	Drejningsmoment
M4	1,7 Nm
M5	2,2 Nm
M6	5 Nm
M8	17,5 Nm
M10	30 Nm
M12	50 Nm

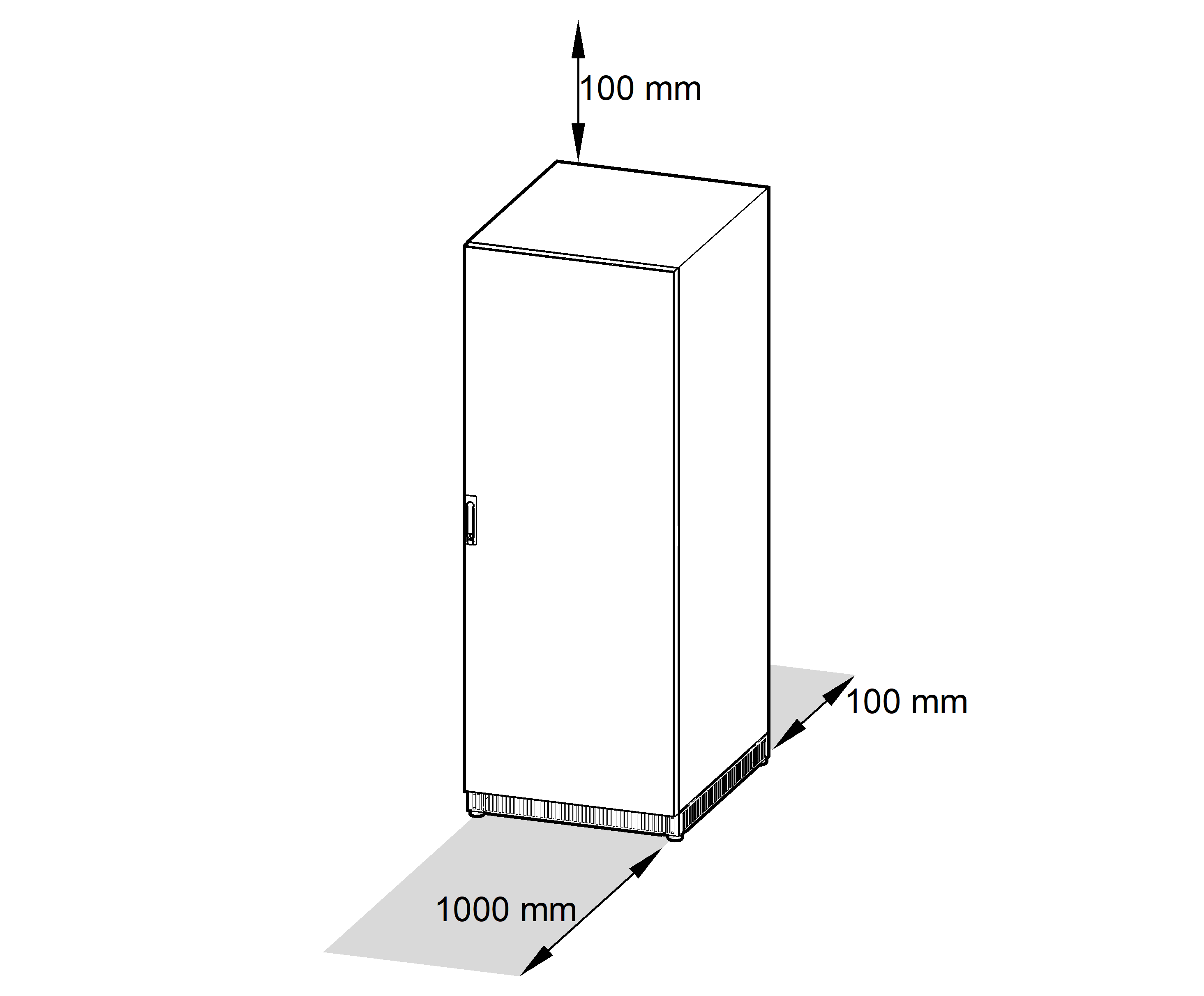

Afstand

BEMÆRK: Afstandsmålene angives udelukkende af hensyn til luftgennemstrømning og tilgængelighed ved servicearbejde. Undersøg, om der er flere sikkerheds- og standardkrav, som gælder i lokalområdet.

BEMÆRK: Rummet skal holdes ventileret for at forhindre koncentration af den dihydrogen, der genereres af batteriskabet. Anbefalet minimum for luftgennemstrømning: 2,41 m³/t.

Forsendelsesvægt og -mål for klassisk batteriskab

Kommerciel reference	Vægt i kg	Højde i mm	Bredde i mm	Dybde i mm
E3MCBC7C	551	1980	815	970
E3MCBC7D	820	1980	815	970
E3MCBC10A	1117	1980	1130	970
E3MCBC10B	1297	1980	1130	970
E3MCBC10C	1424	1980	1130	970
E3MCBC10D Cabinet with breaker Cabinet without breaker	1120	1980	1130	970
E3MCBC10D Cabinet with breaker Cabinet without breaker	1102	1980	1130	970
E3MCBC10E Cabinet with breaker Cabinet without breaker	1300	1980	1130	970
E3MCBC10E Cabinet with breaker Cabinet without breaker	1282	1980	1130	970

Vægt og mål for klassisk batteriskab

Kommerciel reference	Vægt i kg	Højde i mm	Bredde i mm	Dybde i mm
E3MCBC7C	531	1900	710	845
E3MCBC7D	800	1900	710	845
E3MCBC10A	1038	1900	1010	845
E3MCBC10B	1164	1900	1010	845
E3MCBC10C	1280	1900	1010	845
E3MCBC10D	1041	1900	1010	845
E3MCBC10D	1023	1900	1010	845
E3MCBC10E	1170	1900	1010	845
E3MCBC10E	1152	1900	1010	845

BEMÆRK: E3MCBC10D og E3MCBC10E består af to skabe.

Miljø

	Drift	Opbevaring
Temperatur	0 °C til 40 °C	-15 °C til 40 °C

Overholdelse af regler og standarder

Sikkerhed	IEC 62040-1: 2017, Udgave 2.0, Uninterruptible Power Systems (UPS) – Del 1: Sikkerhedskrav
Ydeevne	IEC 62040-3: 2011-03, 2. udgave af Uninterruptible Power Systems (UPS) – Del 3: Metode til specificering af krav for ydeevne og test
Miljø	IEC 62040-4: 2013-04, 1. udgave af Uninterruptible Power Systems (UPS) – Del 4: Miljøaspekter – krav og rapportering
Mærker	CE
Jordingssystem	TN-C, TN-S, TT
Overspændingskategori	OVCIII
Beskyttelsesklasse	I
Forureningsgrad	2
