底部进线的电源线连接
 危险 |
|---|
|
小心触电、爆炸或电弧
先关闭 UPS 系统的总电源，然后再将电池线缆连接到电池断路器。
未按说明操作将导致人身伤亡等严重后果。
|
- 断开电池断路器（OFF
位置）。
空电池柜正面视图
- 连接 PE 线缆。
- 连接来自 UPS 的 DC 线缆（DC+、DC-）。
- 将保护罩安装到电池断路器左侧盖住接线端子。
空电池柜正面视图
- 安装电池，步骤详见空电池柜随附的安装手册。
- 将电池线缆（电池+、电池-）从空电池柜
1 中的电池连接到电池断路器。
空电池柜正面视图
- 仅适用于带两个空电池柜的系统：将接地线缆从空电池柜
1 连接到空电池柜 2。
空电池柜 1 和 2 正面视图

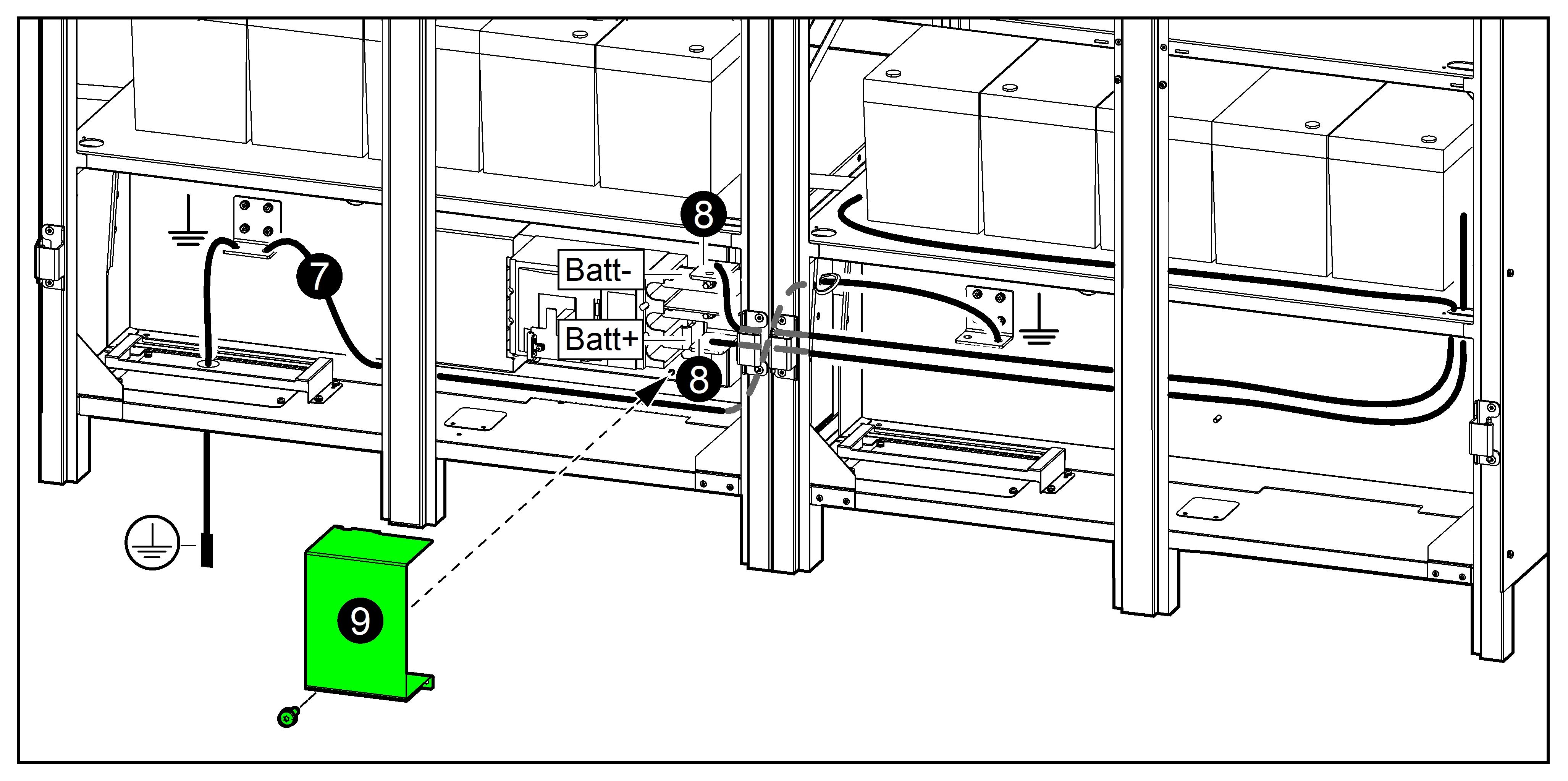

- 仅适用于带两个空电池柜的系统：将电池线缆（电池+、电池-）从空电池柜 2 中的电池连接到电池断路器。
- 将保护罩安装到电池断路器右侧盖住接线端子。
