Passaggio dei cavi di segnale tra l'armadio I/O e gli armadi della sezione di potenza
NOTA: Non collegare i cavi di segnale I cavi di segnale saranno
collegati da Schneider Electric durante il servizio di assemblaggio.
Panoramica dei cavi di segnale tra gli armadi della sezione di potenza e l'armadio I/O
- Rimuovere la piastra nell'angolo superiore destro dell'armadio
I/O.
- Rimuovere le tre piastre (a-c) da tutti gli armadi della sezione di potenza.
- Rimuovere e smaltire tutti i cavi di segnale 0W11379 collegati ai connettori X0002 di tutti gli armadi della sezione di potenza.

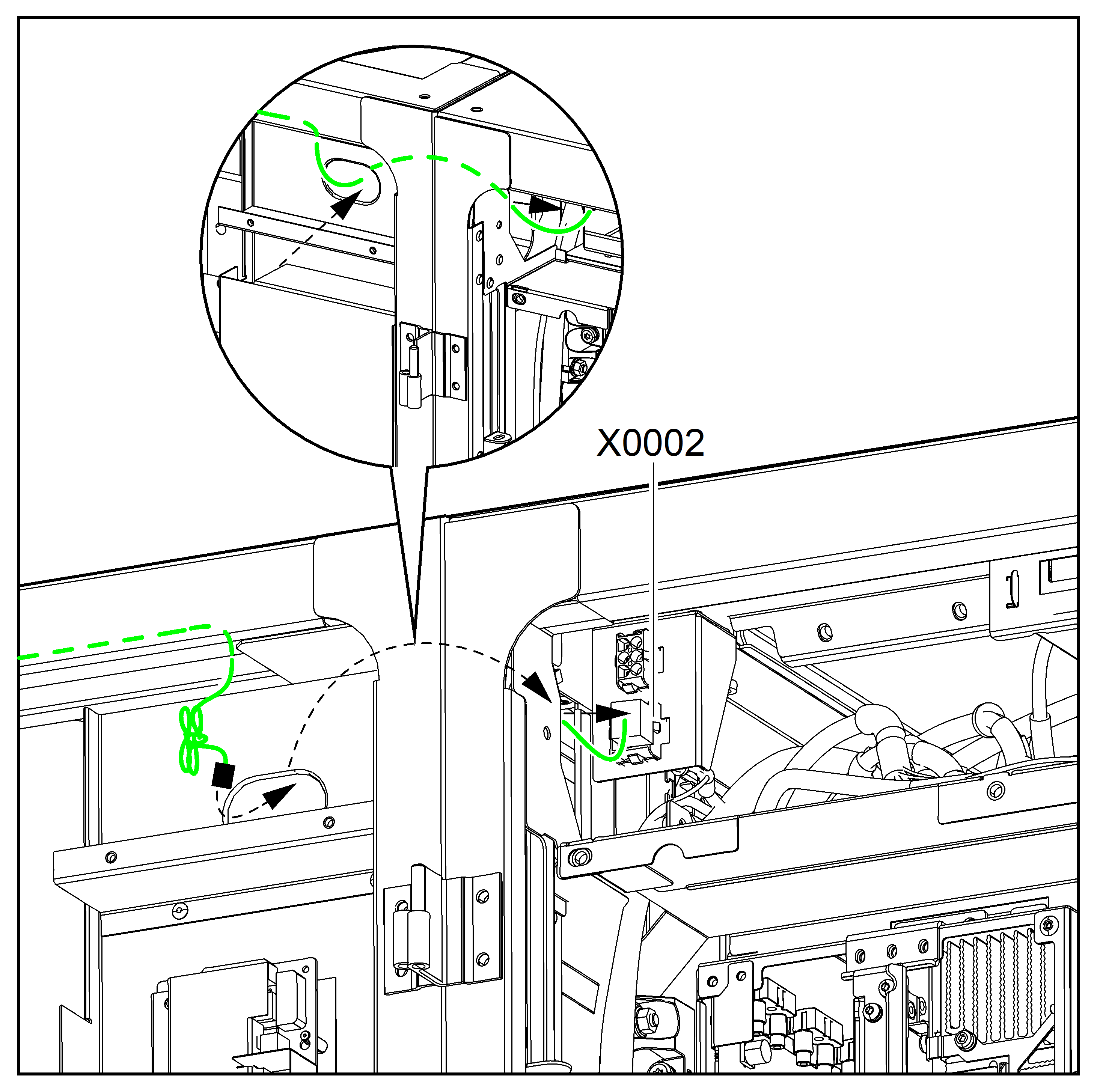

- Fare passare il cavo di segnale collegato sul lato sinistro
dell'armadio I/O al connettore X0002 nell'armadio della sezione di
potenza a sinistra dell'armadio I/O.
- Fare passare il cavo di segnale collegato sul lato sinistro
dell'armadio I/O al connettore X0002 nell'armadio della sezione di
potenza a sinistra dell'armadio I/O.
- Fare passare il cavo di segnale 0W7819 dal connettore 0P6516
J1005 negli armadi della sezione di potenza 1-3 (sul lato sinistro
dell'armadio I/O) e nell'armadio I/O come mostrato nell'immagine e
fissare il cavo.
- Fare passare il cavo di segnale 0W7822 dal connettore 0P6516
J1005 nell'armadio della sezione di potenza 4 e negli armadi della
sezione di potenza 5–6, se disponibili (sul lato destro dell'armadio
I / O), e nell'armadio I/O come mostrato nell'illustrazione e fissare
il cavo.
- Solo nei sistemi ridondanti, fare passare il cavo di segnale 0W7827 dal connettore 0P6516 J1005 nell'armadio della sezione di potenza 7 e nell'armadio I/O e fissare il cavo.
