Emplacement des composants, dimensions et schéma
Emplacement des composants
Dimensions

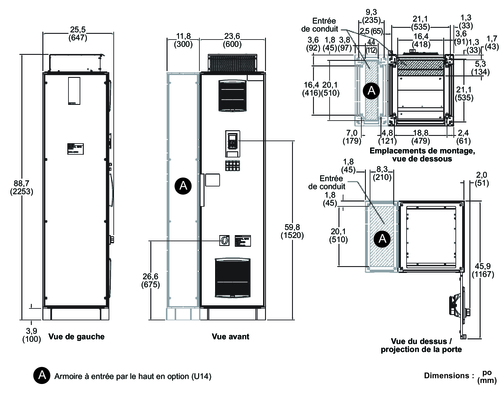

Type 1, Trame 1A
150-250 cv (110-160 kW) à 460 V, service normal
125-200 cv (90-130 kW) à 460 V, service intensif
Type 12, Trame 1A
150-250 cv (110-160 kW) à 460 V, service normal
125-200 cv (90-130 kW) à 460 V, service intensif
Entrée des conduits et poids, 150-250 cv en service normal, et 150-200 cv en service intensif, à 460 V, types 1 et 12
Type 1, Trame 2 A
300-500 cv (200-310 kW) à 460 V, service normal
250-400 cv (160-250 kW) à 460 V, service intensif
Type 12, Trame 2 A
300-500 cv (200-310 kW) à 460 V, service normal
250-400 cv (160-250 kW) à 460 V, service intensif
Entrée des conduits et poids, 300-500 cv en service normal, et 250-400 cv en service intensif, à 460 V, types 1 et 12
Type 1, Trame 3 A
600-700 cv (400-500 kW) à 460 V, service normal
500-600 cv (310-400 kW) à 460 V, service intensif
Type 12, Trame 3 A
600-700 cv (400-500 kW) à 460 V, service normal
500-600 cv (310-400 kW) à 460 V, service intensif
Entrée des conduits et poids, 600-700 cv en service normal, et 500-600 cv en service intensif, à 460 V, types 1 et 12
Type 12, Trame 4 A
900 cv (630 kW) à 460 V, service normal
700 cv (500 kW) à 460 V, service intensif
Entrée des conduits et poids, 900 cv en service normal et 700 cv en service intensif, à 460 V, types 1 et 12
Dimensions hors tout
|
cv (service normal) |
460 V |
Largeur |
Profondeur |
Hauteur * |
|||
|---|---|---|---|---|---|---|---|
|
po |
mm |
po |
mm |
po |
mm |
||
|
150–250 |
X |
23,6 |
600 |
25,5 |
647 |
93,0 |
2362 |
|
300–500 |
X |
39,4 |
1000 |
25,5 |
647 |
93,0 |
2362 |
|
600–700 |
X |
63,0 |
1600 |
25,5 |
647 |
93,0 |
2362 |
|
900 |
X |
78,7 |
2000 |
25,5 |
647 |
93,0 |
2362 |
Schémas
Circuit d’alimentation W (sans dérivation) : Sélecteur Hand-Off-Auto (manuel-arrêt-auto) et potentiomètre de vitesse
Configurations d’usine du circuit d’alimentation W (sans dérivation)
