Preparación del panel de derivación de mantenimiento en paralelo para los cables
 PELIGRO |
|---|
|
PELIGRO DE DESCARGA ELÉCTRICA, EXPLOSIÓN O DESCARGA DE ARCO ELÉCTRICO
No haga orificios ni realice perforaciones en las placas guía instaladas ni cerca
del panel de derivación de mantenimiento en paralelo.
Si no se siguen estas instrucciones, se producirán lesiones graves o la muerte.
|
- Preparación del panel de derivación de mantenimiento en paralelo para la alimentación
y los cables de señalización:

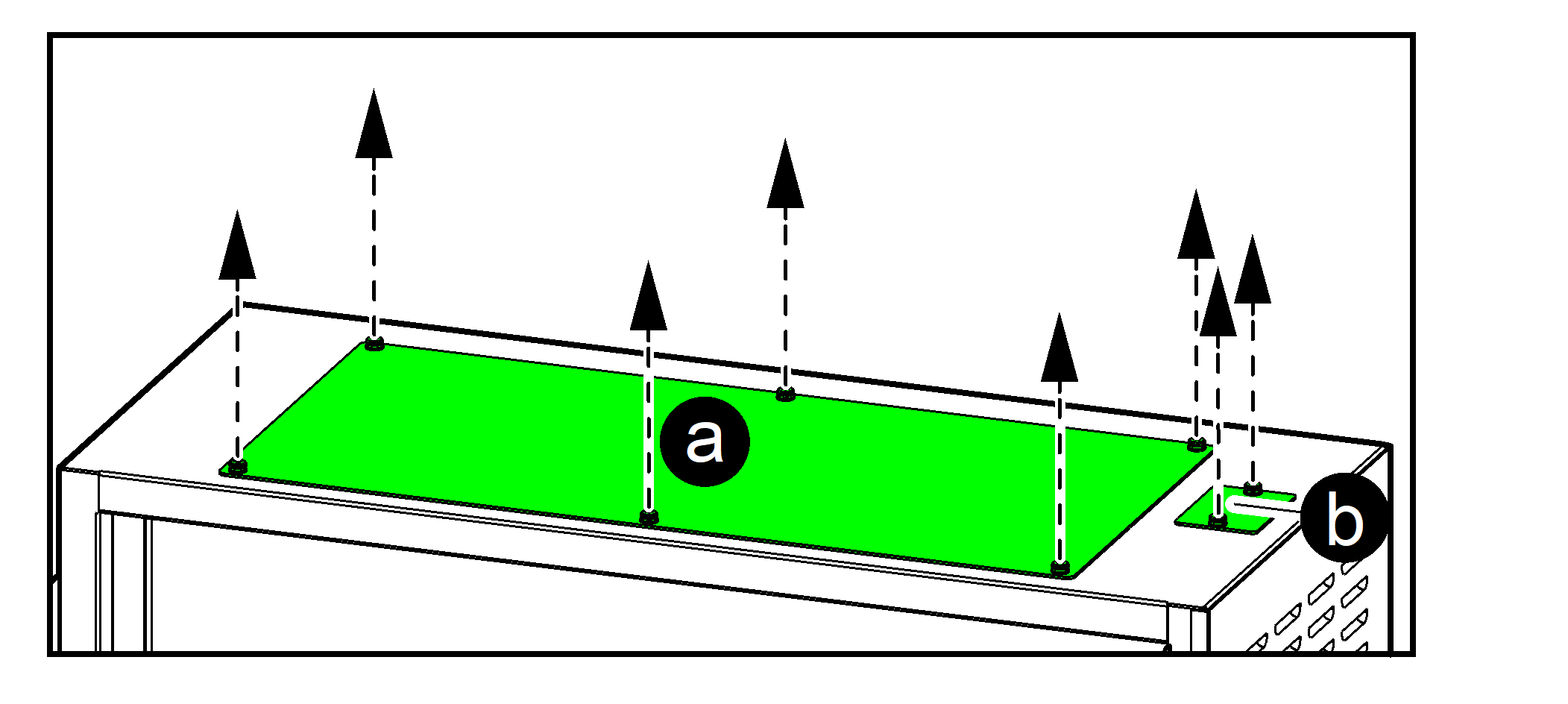

- Afloje los seis pernos de la placa guía superior Y la inferior de los cables de alimentación, y retire las placas guía.
- Afloje los dos pernos de la placa guía superior o inferior de los cables de señalización, y retire la placa guía.
Parte superior del panel de derivación de mantenimiento en paralelo
Parte inferior del panel de derivación de mantenimiento en paralelo
- Perfore los orificios para el cableado o los conductos. PELIGROpeligro de descarga eléctrica, explosión o descarga de arco eléctricoCompruebe que no haya bordes afilados que puedan dañar los cables.Si no se siguen estas instrucciones, se producirán lesiones graves o la muerte.
- Instale los conductos (si corresponde) y vuelva a colocar las placas guía.
