Raccordement des câbles d'alimentation

ATTENTION
RISQUE DE DÉPLACEMENT DES CÂBLES EN CONDITIONS DE COURT-CIRCUIT
Dans les systèmes de plus de 35 kAIC, il est obligatoire d'attacher les câbles d'alimentation :
  • Utilisez une corde en nylon de 10 mm ou une corde avec une résistance minimale à la traction de 1 000 kg (2 204,62 lbs).
Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.
  1. Acheminez les câbles d'alimentation par le haut ou par le bas de l'armoire de bypass de maintenance.
  2. Raccordez le conducteur de mise à la terre, les câbles d'entrée, les câbles de bypass (dans les systèmes à alimentation secteur double), les câbles de charge et les câbles CC. Assemblez les cosses de câble aux jeux de barres comme indiqué.

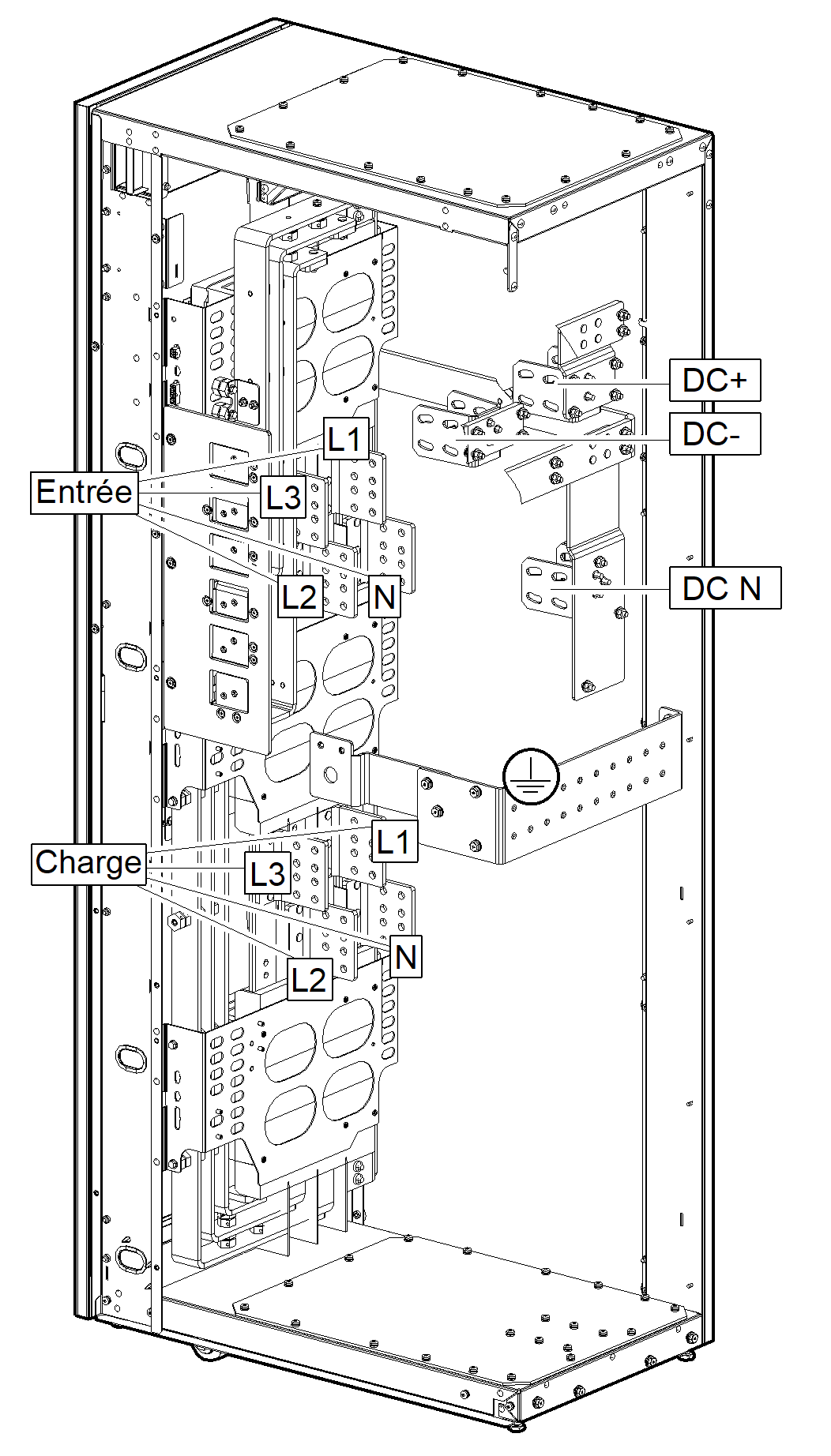

    Alimentation secteur simple

    Alimentation secteur double

    Assemblage d'une cosse de câble à un jeu de barres

    1. Rondelle de ressort – fournie dans le kit.

    2. Rondelle plate (non fournie).

  3. Obligatoire dans les systèmes de plus de 35 kAIC : Attachez les câbles d'alimentation ensemble à 250 mm (9,84 pouces) des bornes des câbles d'alimentation et à chaque intervalle de 250 mm (9,84 pouces). Enroulez la corde autour des câbles d'alimentation cinq fois avant de faire un nœud à chaque intervalle – voir Fixation des câbles pour obtenir des conseils.

    Vue latérale – Entrée des câbles par le haut

    Vue latérale – Entrée des câbles par le bas

  4. Vérifiez la fixation des cosses de câble.
    ATTENTION
    Risques de dommages à l'équipement
    Vérifiez la fixation des cosses de câble. Si les cosses de câble se déplacent en raison de la traction sur les câbles, le boulon peut se desserrer.
    Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.
  5. Remettez en place le panneau latéral droit de l'armoire de bypass de maintenance.
  6. Repositionnez les caches de protection sur le panneau latéral droit. Réutilisez les vis M6.
