Kullanıcı Arayüzüne Genel Bakış

Display

Ana Ekrana Genel Bakış

  1. Ana sayfa butonu - ana ekrana dönmek için herhangi bir ekranda bu butona dokunun.

  2. Ana menü butonu - menülere erişmek için herhangi bir ekranda bu butona dokunun.

  3. Mimik diyagramı butonu - mimik diyagramına erişmek için herhangi bir ekranda bu butona dokunun.

  4. Alarm durum sembolü - aktif alarm kayıtlarına erişmek için herhangi bir ekranda bu butona dokunun.

Doğrudan ayrıntılı ölçüm sayfalarına gitmek için ana ekrandaki çıkış veya akü alanlarına dokunabilirsiniz.

Mimik Diyagramı

Mimik diyagramı sistem yapılandırmanıza adapte olacaktır - burada gösterilen mimik diyagramları sadece örneklerdir.

Tekli UPS Sistem Örneği - Çift Şebeke

Mimik diyagramındaki yeşil güç çizgisi (çizimde gri), UPS sistemindeki güç akışını gösterir. Aktif modüller (invertör, doğrultucu, akü, statik bypass anahtarı vb.) yeşil çerçeveli ve aktif olmayan modüller siyah çerçevelidir. Kırmızı çerçeveli modüller çalıştırılamaz veya alarm durumundadır.

NOT: Mimik diyagramı, daha fazla akü kesicisi bağlanmış ve konfigüre edilmiş olsa bile sadece bir adet akü kesicisi BB gösterir. İzlenen akü kesicilerinden biri veya her ikisi ON konumunda ise, mimik diyagramındaki BB ON olarak görünecektir. İzlenen akü kesicilerinin hepsi açık konumda ise mimik diyagramındaki BB açık olarak görünecektir.

Paralel sistemler için olan mimik diyagramlarında, UPS seviyesindeki mimik diyagramını görmek için gri UPS üzerine dokunun.

Paralel Sistem Örneği – Tekil UIB ve SSIB'li Çift Şebeke

Alarm Durumu Sembolü

Ekranın sağ üst köşesindeki alarm durumu simgesi (resimde gri), UPS sisteminin alarm durumuna bağlı olarak değişir.

Yeşil: UPS sisteminde alarm yok.
Mavi: UPS sisteminde mevcut bilgilendiri alarmlar. Aktif alarmlar kayıtlarını açmak için alarm durumu simgesine dokunun.
Sarı: UPS sisteminde mevcut olan uyarı alarmları. Aktif alarmlar kayıtlarını açmak için alarm durumu simgesine dokunun.
Kırmızı: UPS sisteminde mevcut kritik alarm(lar). Aktif alarmlar kayıtlarını açmak için alarm durumu simgesine dokunun.

Menü Ağacı

  • Durum

    • Giriş

    • Çıkış

    • Bypass

    • Akü

    • Sıcaklık

    • Güç modülleri

    • Paralel *

  • Olay Kayıtları

  • Kontrol *

    • Çalışma modu

    • İnvertör

    • Şarjör

    • Sıralama rehberleri

  • Konfigürasyon *

    • UPS

    • Çıkış

    • Akü

    • Yüksek verimlilik

    • Kesiciler

    • Kontaklar ve röleler

    • Modbus

    • Genel

    • Hatırlatma

    • Kaydet/ geri yükle

    • Durumu güncelle

  • Bakım

    • Sesli ikaz

    • Durum LED'leri

    • Kesici ışığı

    • Akü *

    • Akü süre kalibrasyon *

    • Akü değiştirme *

    • UPS raporu *

  • İstatistikler

  • Hakkında

  • Oturumu Kapat

  • Bayrak butonu – Ekran dilini ayarlamak için bu butona basın.

Bazı menüler bu kılavuzda anlatılanlardan daha fazla alt menü içerir. Bu butonlar grileşmiştir ve yalnızca istenmeyen yük etkilerinden kaçınmak için Schneider Electric Service tarafından kullanım içindir. Belirli bir UPS sistemiyle ilgili değilse veya henüz serbest bırakılmamışlarsa, diğer menü öğeleri de ekranda grileşebilir/gösterilmeyebilir.

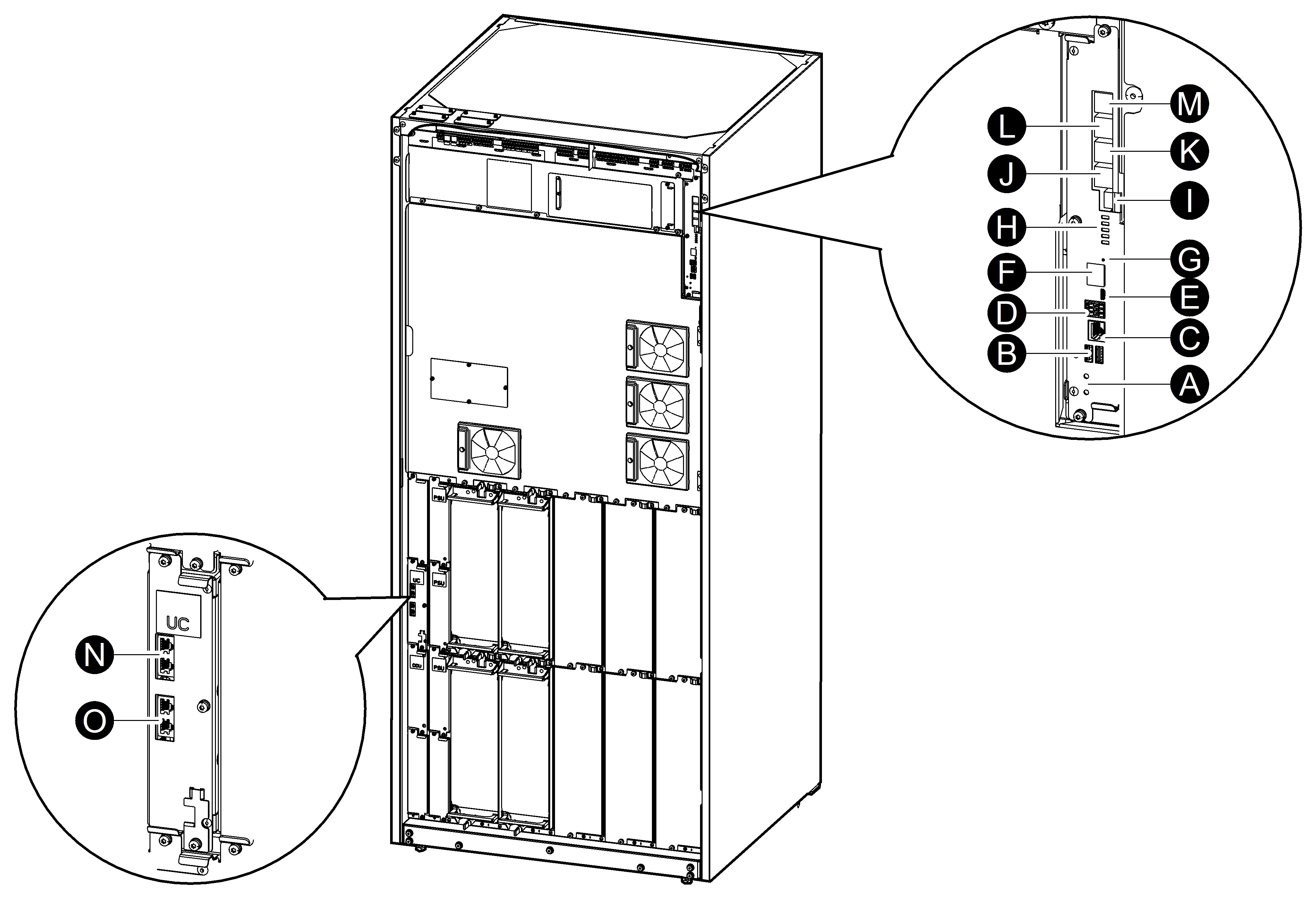

Sistem Seviyesi Kontrolörü (SLC) ve Ünite Kontrolörüne (UC) Genel Bakış

  1. İnvertör ON/OFF butonları

  2. USB portları*

  3. Evrensel G/Ç*

  4. Modbus portu*

  5. USB Mikro-B portu*

  6. Ağ portu*

  7. Sıfırla butonu*

  8. Durum LED'leri*

  9. Ekran güç beslemesi

  10. Ekran portu

  11. Servis portu*

  12. Gelecekte kullanım içindir

  13. Gelecekte kullanım içindir

  14. PBUS 1*

  15. PBUS 2*
