990–5809C-034

Güç Kablolarını Bağlama

  1. Ekipmanın toprak hattı iletkenini/PE'yi PE barasına bağlayın.

    G/Ç Kabinindeki Güç Bağlantı Bölgesinin Üstten Görünümü

  2. Akü kablolarını, akü + ve akü - terminallerine bağlayın.
  3. Çıkış kablolarını bağlayın
  4. Giriş kablolarını bağlayın
  5. Sadece Giriş ve Bypass Ayrı Girişli şebeke sistemleri için geçerlidir. Bypass kablolarını bağlayın
  6. Sadece TNC sistemleri için geçerlidir:
    1. Sağ tarafdaki dar kapağı açın.

      G/Ç Kabininin Önden Görünümü

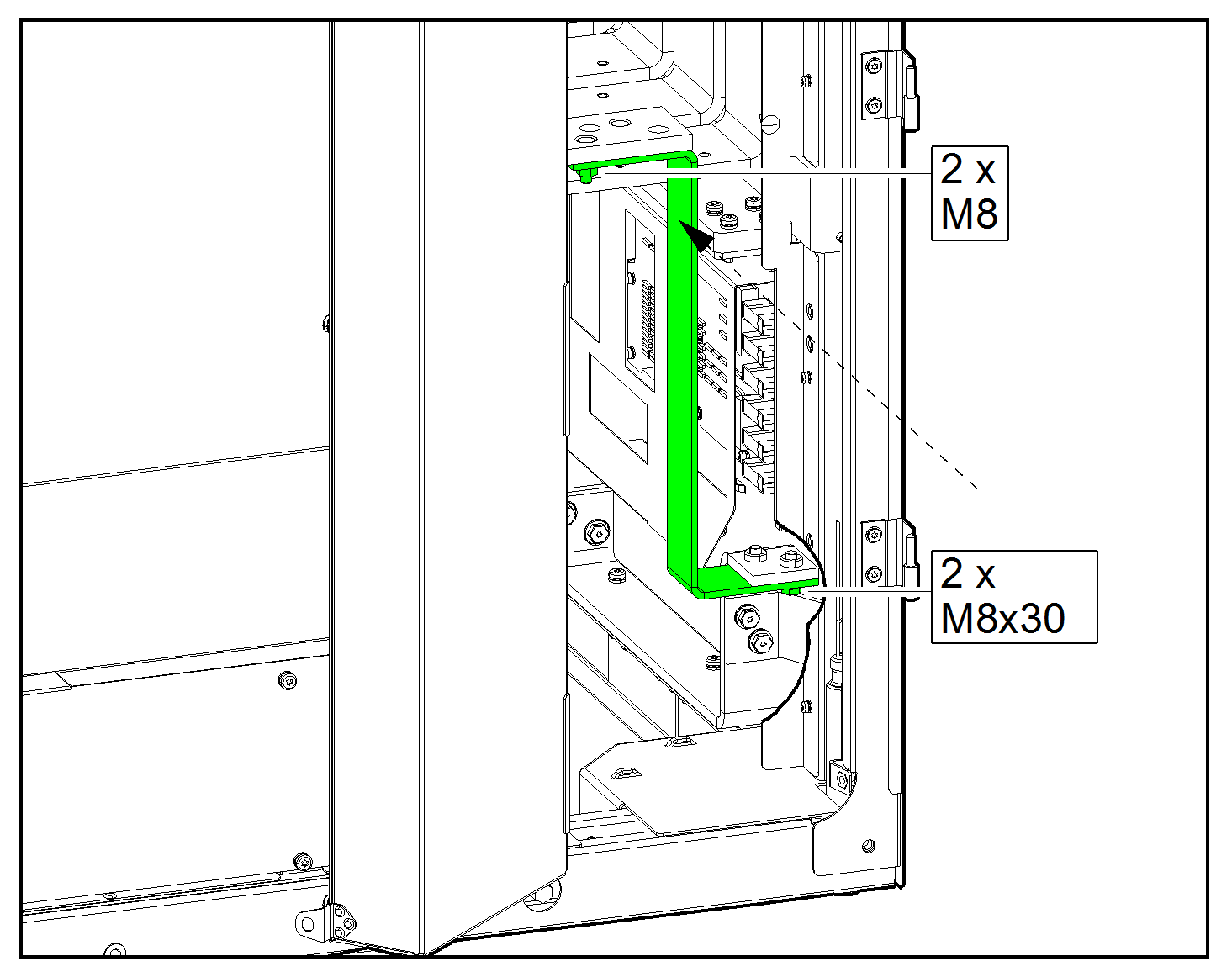

    2. PE barası ve nötr barası arasında bağlantı kurmak için atlatma barası 880–5518'i kurun.

      G/Ç Kabininin Önden Görünümü

  7. Sadece IT sistemleri için geçerlidir: Harici empedansı “E” terminali ile çıkış topraklama terminali arasına bağlayın.
    NOT: IT sistemleri için kurulumda bir topraklama arızası tespit devresi bulundurulmalıdır.

    G/Ç Kabininin Önden Görünümü
