Cómo mantener los sistemas de enclavamiento mecánico
Funciones
Un sistema inversor de redes, ya sea manual o automático (ATS), mejora la continuidad del servicio de un sistema de distribución eléctrica.
El enclavamiento mecánico entre los dispositivos del sistema inversor de redes impide el cierre de dos dispositivos simultáneamente.
El uso del enclavamiento mecánico para los sistemas inversores de redes mediante cables o timonería es obligatorio en las aplicaciones de maniobra para transferencia automática (ATS, Automatic Transfer Switch).

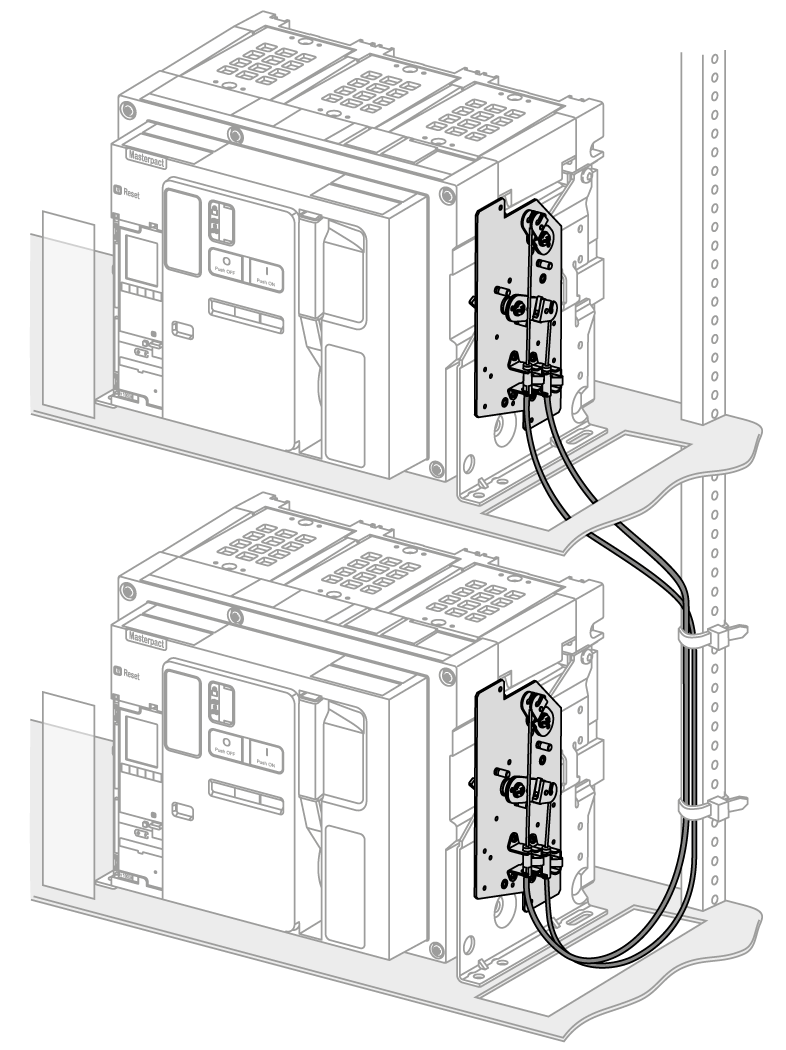

El sistema de enclavamiento mecánico consta de las piezas siguientes en función del tipo de dispositivos MasterPacT MTZ:
-
Una placa de enclavamiento en el lateral de cada dispositivo MasterPacT MTZ.
-
Un juego de cables o timonería para conectar los dispositivos MasterPacT MTZ.
Factores de degradación
El sistema de enclavamiento mecánico puede degradarse debido a los siguientes factores:
-
Entorno sucio o polvoriento
-
Vibraciones
Peligros potenciales
Un mantenimiento periódico del sistema de enclavamiento mecánico puede ayudar a evitar riesgos potenciales y las consecuencias que se indican en la tabla siguiente.
|
Peligro |
Consecuencia |
|
|---|---|---|
|
Lesiones personales |
Daños materiales |
|
|
Sistema inversor de redes sin funcionamiento o con funcionamiento inapropiado |
Lesiones graves o incluso la muerte |
– |
Acción preventiva
En la tabla siguiente se enumeran los procedimientos de mantenimiento preventivo que deben llevarse a cabo para mantener el sistema de enclavamiento mecánico en buen estado.
|
Programa de mantenimiento |
Acción preventiva |
Procedimiento |
|---|---|---|
|
Mantenimiento preventivo rutinario del usuario final |
Funcionamiento de los sistemas de enclavamiento |
Enclavamiento mecánico NII_Z_1 |
|
Mantenimiento preventivo de fabricante |
Funcionamiento de enclavamiento mecánico mediante cable. |
Póngase en contacto con el Representante de servicios Schneider Electric. |
|
Funcionamiento de enclavamiento mecánico mediante varilla. |
Para obtener más información consulte los Programas de mantenimiento preventivo.
