Σύνδεση των καλωδίων σήματος

  1. Χαλαρώστε τις βίδες των προστατευτικών καλυμμάτων και ανασηκώστε τα για να τα αφαιρέσετε από το κουτί αυτόματου διακόπτη ισχύος μπαταρίας.

    Μπροστινή όψη του κουτιού αυτόματου διακόπτη ισχύος μπαταρίας 20–80 kW

    Μπροστινή όψη του κουτιού αυτόματου διακόπτη ισχύος μπαταρίας 100–200 kW

  2. Δρομολογήστε τα καλώδια σήματος μέσω του κάτω μέρους του κουτιού αυτόματου διακόπτη ισχύος μπαταρίας. Για το κουτί 20–80 kW, μπορείτε επίσης να δρομολογήσετε τα καλώδια σήματος μέσω του άνω τμήματος του κουτιού αυτόματου διακόπτη ισχύος μπαταρίας.
  3. Αφαιρέστε το κάλυμμα από τον αυτόματο διακόπτη ισχύος μπαταρίας.

    Μπροστινή όψη του κουτιού αυτόματου διακόπτη ισχύος μπαταρίας

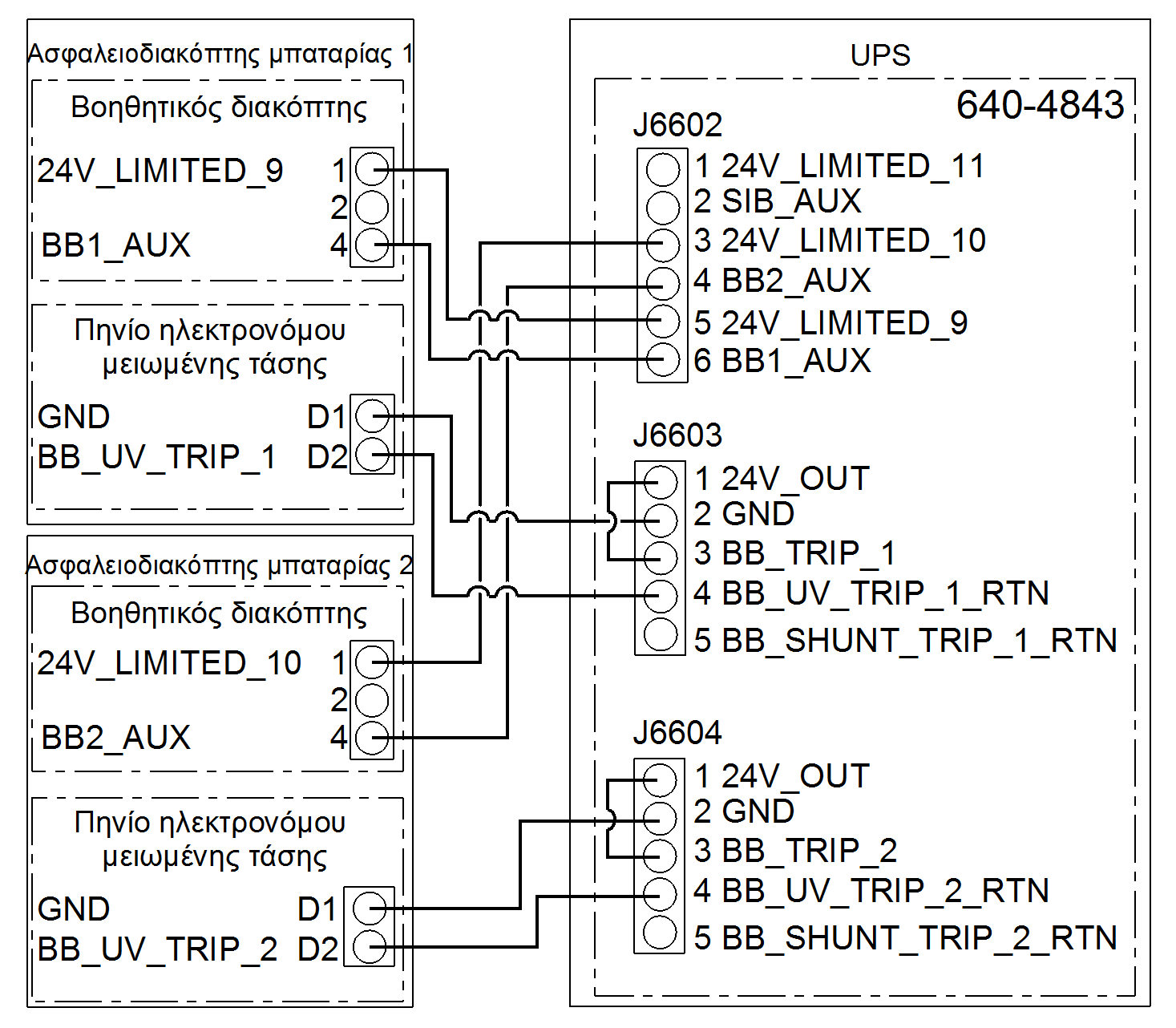

  4. Συνδέστε τα καλώδια σήματος:
    1. Συνδέστε τα καλώδια σήματος στον βοηθητικό διακόπτη.
    2. Συνδέστε τα καλώδια σήματος στο πηνίο ηλεκτρονόμου μειωμένης τάσης.
    3. Στερεώστε τα καλώδια με καλωδιοδέτες (παρέχονται) στο ανακουφιστικό καλωδίων.

    Μπροστινή όψη του κουτιού αυτόματου διακόπτη ισχύος μπαταρίας

  5. Επανατοποθετήστε το κάλυμμα στον αυτόματο διακόπτη ισχύος μπαταρίας.
  6. Δρομολογήστε τα καλώδια σήματος ξεχωριστά από τα καλώδια τροφοδοσίας.
