Installazione finale

PERICOLO
Pericolo di scosse elettriche, esplosione o arco elettrico Le batterie possono presentare il rischio di scariche elettriche e alte correnti di cortocircuito. Quando si maneggiano le batterie, osservare le seguenti precauzioni. Rimuovere orologi, anelli e altri oggetti metallici. Utilizzare attrezzi con manici isolati. Indossare occhiali, guanti e stivali protettivi. Non appoggiare strumenti o componenti metallici sulle batterie. Scollegare la sorgente di ricarica prima di collegare o scollegare i connettori delle batterie. Determinare se la batteria è stata inavvertitamente collegata a terra. In tal caso, rimuovere la sorgente dal collegamento a terra. Il contatto con qualsiasi parte di una batteria collegata a terra può provocare scosse elettriche. La possibilità di scosse può essere ridotta se i collegamenti a terra vengono rimossi durante l'installazione e la manutenzione (vale per apparecchiature e sistemi di alimentazione a batterie remoti non provvisti di un circuito di alimentazione collegato a terra). Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.

PERICOLO

Pericolo di scosse elettriche, esplosione o arco elettrico

Le batterie possono presentare il rischio di scariche elettriche e alte correnti di cortocircuito. Quando si maneggiano le batterie, osservare le seguenti precauzioni.

Rimuovere orologi, anelli e altri oggetti metallici.
Utilizzare attrezzi con manici isolati.
Indossare occhiali, guanti e stivali protettivi.
Non appoggiare strumenti o componenti metallici sulle batterie.
Scollegare la sorgente di ricarica prima di collegare o scollegare i connettori delle batterie.
Determinare se la batteria è stata inavvertitamente collegata a terra. In tal caso, rimuovere la sorgente dal collegamento a terra. Il contatto con qualsiasi parte di una batteria collegata a terra può provocare scosse elettriche. La possibilità di scosse può essere ridotta se i collegamenti a terra vengono rimossi durante l'installazione e la manutenzione (vale per apparecchiature e sistemi di alimentazione a batterie remoti non provvisti di un circuito di alimentazione collegato a terra).

Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.

AVVERTIMENTO
Pericolo di danneggiamento dell'apparecchiatura Prima di installare le batterie nel sistema, attendere che questo sia pronto per essere alimentato. L'intervallo di tempo tra l'installazione delle batterie e l'alimentazione dell'UPS non deve superare 72 ore (3 giorni). Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

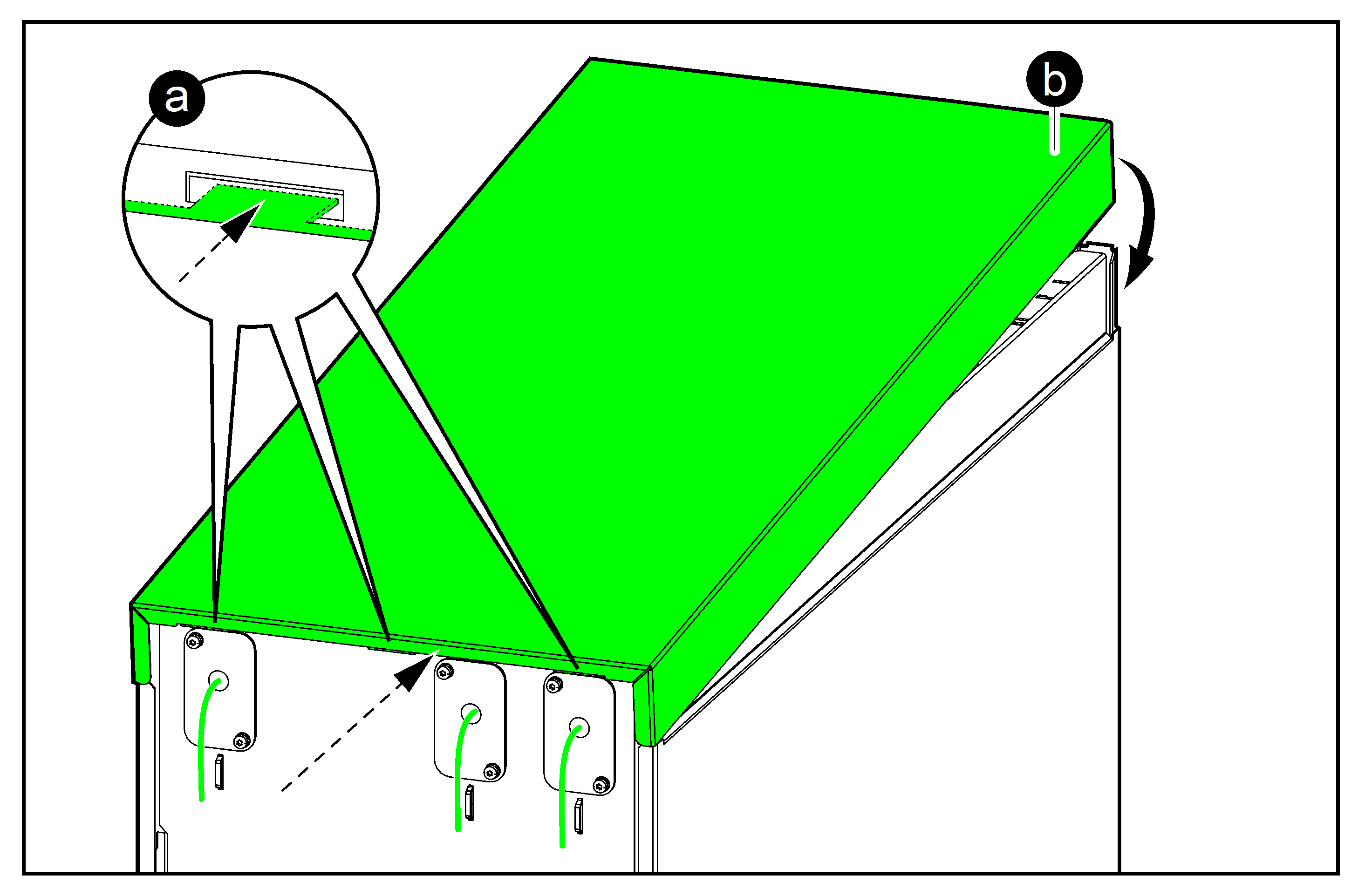

Montare nuovamente la copertura superiore:
1. Inclinare la copertura superiore e farla scorrere sull'UPS dalla parte posteriore. Le linguette nella parte posteriore della copertura superiore devono innestarsi nelle fessure sul retro dell'UPS.
2. Spingere la copertura superiore verso il basso nella parte anteriore.

  Vista posteriore dell'UPS
3. Reinstallare le viti.
Rimuovere la staffa di trasporto posteriore dall'UPS.
Solo per l'ancoraggio antisismico:
1. Installare la staffa di ancoraggio posteriore sull'UPS con i bulloni M8 in dotazione.

  Vista posteriore dell'UPS
2. Spingere l'UPS in posizione in modo che la staffa di ancoraggio posteriore si colleghi all'ancoraggio posteriore.
Vista posteriore dell'UPS

Abbassare i piedini di livellamento anteriori e posteriori sull'UPS con una chiave inglese finché non si appoggiano al pavimento. Utilizzare una livella a bolla per verificare la messa in piano dell'UPS.

AVVISO
Pericolo di danneggiamento dell'apparecchiatura Non spostare l'armadio dopo aver abbassato i piedini di livellamento. Il mancato rispetto di queste istruzioni può provocare danni alle apparecchiature.

Solo per l'ancoraggio non antisismico: Fissare la staffa di trasporto anteriore al pavimento. L'UPS è pesante nella parte superiore e potrebbe ribaltarsi se non fissato al pavimento. Utilizzare le parti di montaggio appropriate per il tipo di pavimento: il diametro del foro nella staffa di trasporto anteriore è di ø9 mm.
Solo per l'ancoraggio antisismico:
1. Rimuovere la staffa di trasporto anteriore dall'UPS.
2. Installare la staffa di ancoraggio antisismico anteriore sull'UPS.
3. Fissare la staffa di ancoraggio antisismico anteriore sull'UPS al pavimento. Utilizzare le parti di montaggio appropriate per il tipo di pavimento: il diametro del foro nella staffa di ancoraggio antisismico anteriore è di ø18 mm.
Impostare l'interruttore delle batterie (BB) sulla posizione di spegnimento (aperto).
Spingere i moduli batteria aggiuntivi (se presenti) nello slot. Riempire i ripiani dal basso verso l'alto.
Abbassare la maniglia del modulo batteria sui moduli batteria aggiuntivi e fissare la maniglia al ripiano con la vite fornita.
Connettere i terminali delle batterie alla parte anteriore dei moduli delle batterie.
Rimontare tutte le piastre e le coperture rimosse in Preparazione per l'installazione.
Reinstallare il pannello frontale sull'UPS:
1. Inserire le due linguette nella parte inferiore del pannello frontale nell'UPS da un'angolazione inclinata.
2. Ricollegare la cinghia del pannello frontale all'UPS.
3. Chiudere il pannello frontale e bloccare con le due manopole di bloccaggio.
