Retirer l'armoire d'E/S de la palette

AVIS
RISQUES de dommages à l'équipement Assurez-vous que le sol est bien plat et peut supporter le poids du vérin lorsque l'armoire est dessus. Le non-respect de ces instructions peut provoquer des dommages matériels.

AVIS
RISQUES de dommages à l'équipement Veillez à ne pas endommager les armoires lors de l'utilisation du vérin. Le non-respect de ces instructions peut provoquer des dommages matériels.

NOTE: Retirez les kits d'installation de la palette et mettez-les de côté.

Munissez-vous du kit d'installation 0M-816661 fourni avec l'armoire E/S.
Soulevez et retirez le support d'ancrage avant. Mettez-le de côté.

Vue arrière de l'armoire d'E/S
Desserrez les vis et retirez le support d'ancrage arrière. Mettez-le de côté.
Placez la plaque de protection du sol sous la palette à l'arrière de l'armoire.

Vue arrière de l'armoire d'E/S

Placez le vérin du kit d'installation dans l'orifice du support de transport à l'arrière de l'armoire.

AVERTISSEMENT
risque de basculement N'utilisez pas de vérin dans les supports de transport arrière et avant en même temps. Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

Desserrez les vis et retirez les deux supports indiqués.

Vue arrière de l'armoire d'E/S
Desserrez les vis du support de transport arrière et de la partie du milieu de la palette. Mettez les deux parties du milieu de la palette de côté pour l'étape 11.
Utilisez une perceuse avec la clé hexagonale fournie pour activer le vérin, le mettre en place dans le support et faire en sorte qu'il touche la plaque de protection du sol.

NOTE: Réduisez le couple de perçage au minimum pour éviter tout recul.
Utilisez le vérin pour soulever la palette.

Retirez les parties du milieu et arrière de la palette.

AVERTISSEMENT
risque de blessures graves Ne mettez pas vos mains ou vos pieds sous l'armoire pendant le retrait des parties de la palette. Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

Placez les deux parties de la palette retirées à l'étape 7 sous le support de transport.

Vue arrière de l'armoire d'E/S
Utilisez la perceuse pour abaisser l'armoire sur le support.
Déplacez la plaque de protection du sol et le vérin de l'arrière vers l'avant.

Vue arrière de l'armoire d'E/S
Desserrez et retirez les vis du support de transport avant.

Vue de face de l'armoire d'E/S
Utilisez une perceuse avec la clé hexagonale fournie pour activer le vérin, le mettre en place dans le support et soulever la palette.

Retirez les parties avant de la palette.

AVERTISSEMENT
risque de blessures graves Ne mettez pas vos mains ou vos pieds sous l'armoire pendant le retrait du panneau en bois. Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

Utilisez le vérin pour abaisser l'armoire jusqu'à ce que les roues touchent le sol. Retirez la plaque de protection du sol et le vérin.

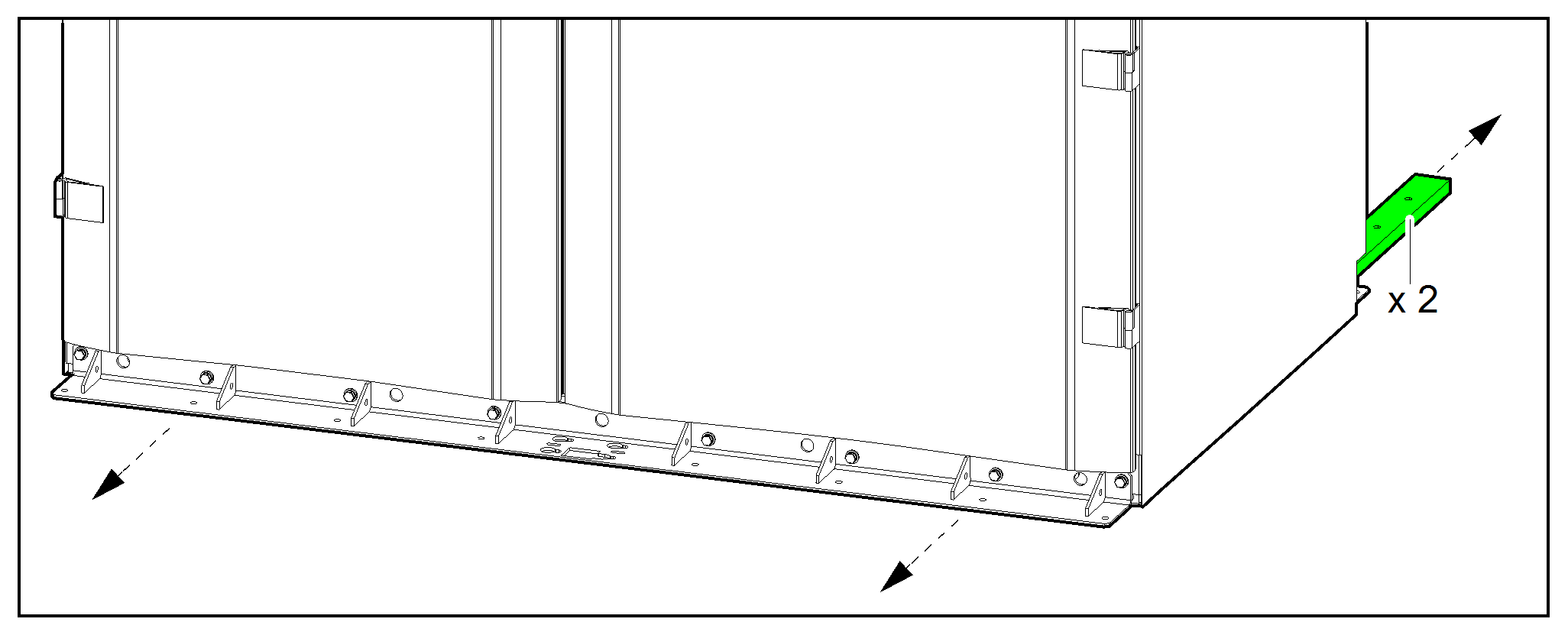

Faites roulez l'armoire et retirez les éléments de la palette restants.

AVERTISSEMENT
Risque de basculement Faites attention aux sols irréguliers et aux pas de porte lorsque vous déplacez l'armoire sur ses roues pour éviter de la déséquilibrer et de la faire basculer.

Retirez les supports indiqués de l'arrière et de l'avant de l'armoire d'E/S.

Vue de face de l'armoire d'E/S

Vous pouvez désormais déplacer l'armoire sur les roues intégrées vers la zone d'installation.
