Aperçu des kits d'installation fournis
Kits d'installation fournis avec l'armoire d'E/S
Kit d'installation 0M-816661
|
Pièce |
Utilisée dans |
Nombre d'unités |
|---|---|---|
|
Vérin 0M-815326
|
Retirer l'armoire d'E/S de la palette et Retirer l'armoire d'alimentation de la palette |
1  |
|
Panneau de protection au sol 870-25867
|
1  |
|
|

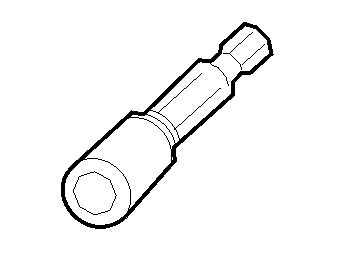

Tête hexagonale pour perceuse 815–7044
|
1  |
Kit d'installation 0M-92447
|
Pièce |
Utilisée dans |
Nombre d'unités |
|---|---|---|
|
Support d'ancrage arrière 0M-0476 |
Monter les supports de fixation arrière |
1  |
|
Support d'ancrage avant 0M-0475 |
Monter le support d'ancrage avant |
1  |
| Vis Torx hexagonale M8x20 avec rondelle
803–8590
|
9  |
Kit d'installation 0M-99582
| Pièce | Utilisée dans | Nombre d'unités |
|---|---|---|
| Cache CEM droit 0M-98993 | Positionner les armoires |
1  |
| Écrou M6 avec rondelle
803–5022
|
8  |
|
| Vis Torx hexagonale M10x35 avec rondelle | Installer les jeux de barres entre l'armoire d'E/S et l'armoire d'alimentation |
8 |
Kit d'installation 0M-83083
| Pièce | Utilisée dans | Nombre d'unités |
|---|---|---|
| Jeu de barres d'interconnexion de mise à la terre entre l'armoire d'E/S et l'armoire d'alimentation 880–5665 | Installer les jeux de barres entre l'armoire d'E/S et l'armoire d'alimentation |
1  |
| Vis Torx hexagonale M8x30 avec rondelle
803–8591
|
6 |
|
| Jeux de barres pour alimentation secteur simple 880–9642 | Installer le kit d'alimentation secteur simple |
6  |
| Écrou M10 avec rondelle
803–1005
|
12 |
|

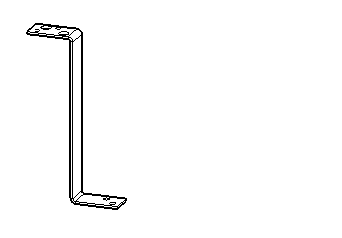

| Cavalier de jeu de barres 880–5518 | Raccorder les câbles d'alimentation |
1  |
| Écrou M8 avec rondelle
803–8007
|
2 |
|
| Vis Torx hexagonale M8x30 avec rondelle
803–8591
|
2 |
Kit d'installation 0M-99130
|
Pièce |
Utilisée dans |
Nombre d'unités |
|---|---|---|
| Câble fibre optique 0W11378 | Raccorder les câbles de communication inter-cellules entre l'armoire d'E/S et les armoires d'alimentation |
1  |
| Câble fibre optique 0W11384 |
1 |
|
| Câble fibre optique 0W11385 |
1 |
|
| Câble fibre optique 0W12213 |
1 |
|
| Câble fibre optique 0W98928 |
1 |
|
| Frettes pour câbles de signal
820-0176
|
50  |
|
| Capteur de température 0M-1160 | Raccorder les câbles de signal entre l'armoire d'E/S et les armoires batterie classiques |
2  |
| Terminaison pour modbus
730–0532
|
Raccordement des câbles de modbus |
2  |
Kit d'installation 0H-0889
| Pièce | Utilisée dans | Nombre d'unités |
|---|---|---|
| Câble PBUS 1 0W7995 | Raccordement des câbles PBUS entre les unités ASI parallèles |
1  |
| Câble PBUS 2 0W7996 |
1 |
Kit d'installation 0M-92449
| Pièce | Utilisée dans | Nombre d'unités |
|---|---|---|
| Affichage
0N-96367
|
Ne pas installer. L'installation doit être effectuée par Schneider Electric. |
1  |
| Vis Torx M4x10 avec rondelle |
4  |
Kits d'installation fournis avec l'armoire d'alimentation
Kit d'installation 0H-9162 ou 0H-9102
NOTE: Les pièces de ce kit d'installation sont fournies dans l'emballage de l'armoire d'alimentation.
| Pièce | Utilisée dans | Nombre d'unités |
|---|---|---|
| Support d'ancrage arrière pour armoire d'alimentation 0M-818242 | Monter les supports de fixation arrière |
1  |
| Vis Torx hexagonale M8x20 avec rondelle
803–8590
|
2 |
|
| Support d'ancrage avant pour l'armoire d'alimentation 0M-816684 | Monter le support d'ancrage avant |
1  |
| Équerre d'accouplement 0M-821220 | Positionner les armoires |
1  |
| Vis Torx M6x16 avec rondelle
803–0686
|
15 |
|
| Cales 1 mm
870–2538
|
10  |
|
| Jeu de barres d'interconnexion de mise à la terre 880–5259 ou 880–99027* entre armoires d'alimentation | Installer les jeux de barres entre l'armoire d'E/S et l'armoire d'alimentation et Installer les jeux de barres entre les armoires d'alimentation |
1  |
| Vis Torx hexagonale M8 x 35 mm avec rondelle
803–8588
|
4 |
|
| Écrou M8 avec rondelle
803–8007
|
4 |
|
| Jeu de barres d'interconnexion 880-10146 ou 880–9720* entre armoires d'alimentation (neutre) |
1  |
|
| Jeu de barres d'interconnexion 0M-140035 entre armoires d'alimentation (batterie +) |
1  |
|
| Jeu de barres d'interconnexion 0M-97886 entre armoires d'alimentation (sortie) |
3  |
|
| Jeu de barres d'interconnexion 0M-819336 entre armoires d'alimentation (batterie -) |
1  |
|
| Jeu de barres d'interconnexion 0M-97885 entre armoires d'alimentation (entrée) |
3  |
|
| Écrou M10 avec rondelle
803–1005
|
24 |
|
| Vis Torx hexagonale M10x35 avec rondelle
803–8587
|
12 |
