Rimuovere l'armadio I/O dal pallet

AVVISO
PERICOLO di danneggiamento dell'apparecchiatura Accertarsi che il pavimento sia piano e possa supportare il peso del carrello quando trasporta l'armadio. Il mancato rispetto di queste istruzioni può provocare danni alle apparecchiature.

AVVISO
PERICOLO di danneggiamento dell'apparecchiatura Prestare attenzione a non danneggiare gli armadi con il carrello. Il mancato rispetto di queste istruzioni può provocare danni alle apparecchiature.

NOTA: Estrarre i kit di montaggio dal pallet e conservarli per un uso successivo.

Prendere il kit di installazione 0M-816661 fornito con l'armadio I/O.
Sollevare e rimuovere la staffa di ancoraggio anteriore e conservarla per un uso successivo.

Vista posteriore dell'armadio I/O
Svitare i bulloni e rimuovere la staffa di ancoraggio posteriore. conservarla per un uso successivo.
Posizionare la piastra di protezione del pavimento sotto il pallet sul retro dell'armadio.

Vista posteriore dell'armadio I/O

Posizionare il carrello del kit di installazione nel foro presente nella staffa di trasporto sul retro dell'armadio.

AVVERTIMENTO
pericolo di ribaltamento Non utilizzare i carrelli per le staffe di trasporto anteriore e posteriore contemporaneamente Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

Allentare le viti e rimuovere le due staffe indicate.

Vista posteriore dell'armadio I/O
Svitare le viti dalla staffa di trasporto posteriore e dalla parte centrale del pallet. Conservare le due parti centrali del pallet per il passaggio 11.
Mediante un trapano con la bussola esagonale fornita, attivare il carrello, farlo scivolare in posizione nella staffa fino al contatto con la piastra di protezione del pavimento.

NOTA: ridurre il serraggio del trapano al minimo per evitare contraccolpi.
Utilizzare il carrello per sollevare il pallet nella posizione superiore.

Rimuovere le parti centrale e posteriore del pallet.

AVVERTIMENTO
pericolo di lesioni gravi Non porre mani o piedi sotto l'armadio durante la rimozione delle parti del pallet. Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

Collocare le due parti centrali del pallet rimosse nel passaggio 7 sotto la staffa di trasporto.

Vista posteriore dell'armadio I/O
Mediante un trapano, abbassare l'armadio sul supporto.
Rimuovere la piastra di protezione del pavimento e il carrello dal retro e dalla parte anteriore.

Vista posteriore dell'armadio I/O
Svitare e rimuovere i bulloni dalla staffa di trasporto anteriore.

Vista anteriore dell'armadio I/O
Mediante un trapano con la bussola esagonale fornita, attivare il carrello, farlo scivolare in posizione nella staffa e utilizzarlo per sollevare il pallet nella posizione superiore.

Rimuovere le parti anteriori del pallet.

AVVERTIMENTO
pericolo di lesioni gravi Non porre mani o piedi sotto l'armadio durante la rimozione della piastra in legno. Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

Utilizzare il carrello per abbassare l'armadio sul pavimento finché le ruote toccano il pavimento. Rimuovere il carrello e la piastra di protezione del pavimento.

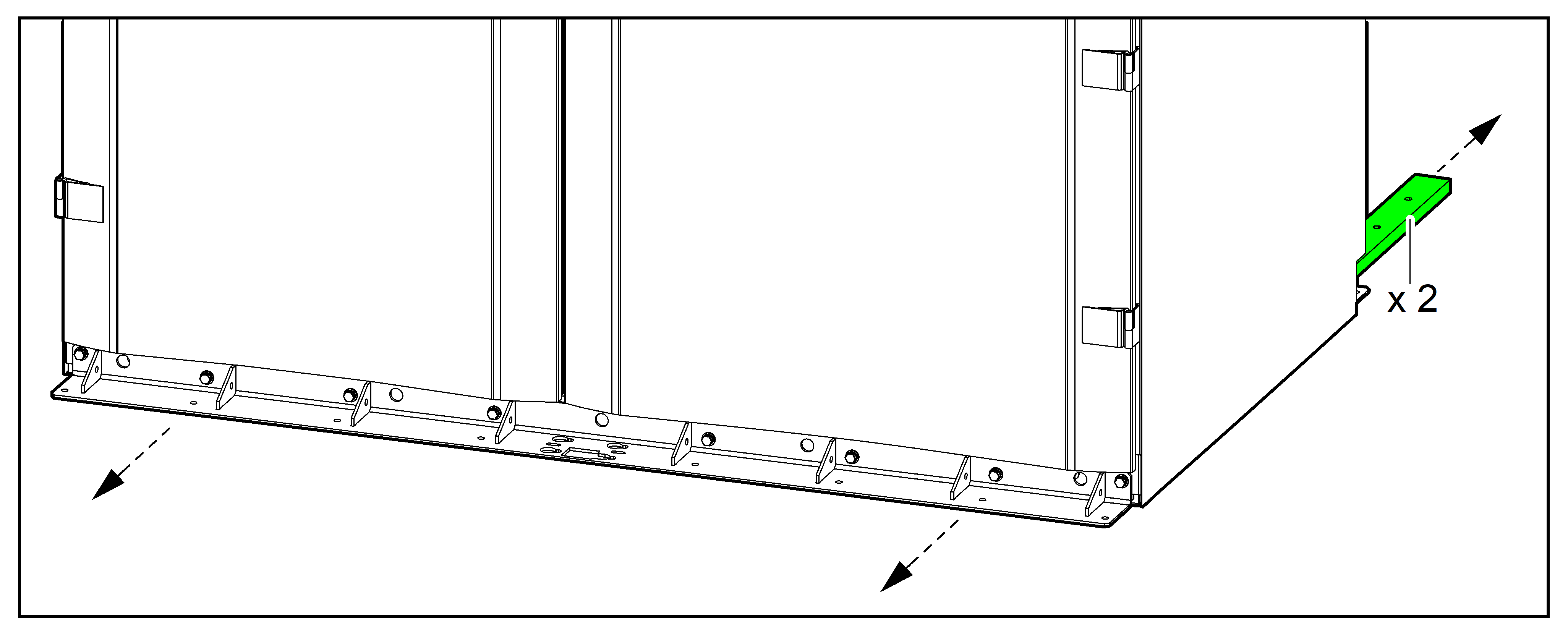

Allontanare il carrello e rimuovere le parti di pallet restanti.

AVVERTIMENTO
Pericolo di ribaltamento Prestare attenzione a pavimenti irregolari e soglie delle porte quando si sposta l'armadio sulle ruote per evitare lo sbilanciamento e il capovolgimento dell'armadio.

Rimuovere le staffe indicate da entrambi i lati anteriore e posteriore dell'armadio I/O.

Vista anteriore dell'armadio I/O

L'armadio può essere spostato all'area di installazione sulle ruote integrate.
