Podłączenie kabli zasilających

NIEBEZPIECZEŃSTWO
Ryzyko porażenia prądem, wystąpienia wybuchu lub łuku elektrycznego
Całkowicie odłącz dopływ energii do systemu UPS zanim połączysz kable baterii z wyłącznikiem baterii.
Nieprzestrzeganie tych instrukcji skutkuje poważnymi obrażeniami ciała lub śmiercią.
  1. Zablokuj/oznacz wyłącznik baterii w pozycji WYŁ.

    Pusta szafa bateryjna – dolne wejście kabla

    Pusta szafa bateryjna – górne wejście kabla

  2. Podłącz kabel PE.

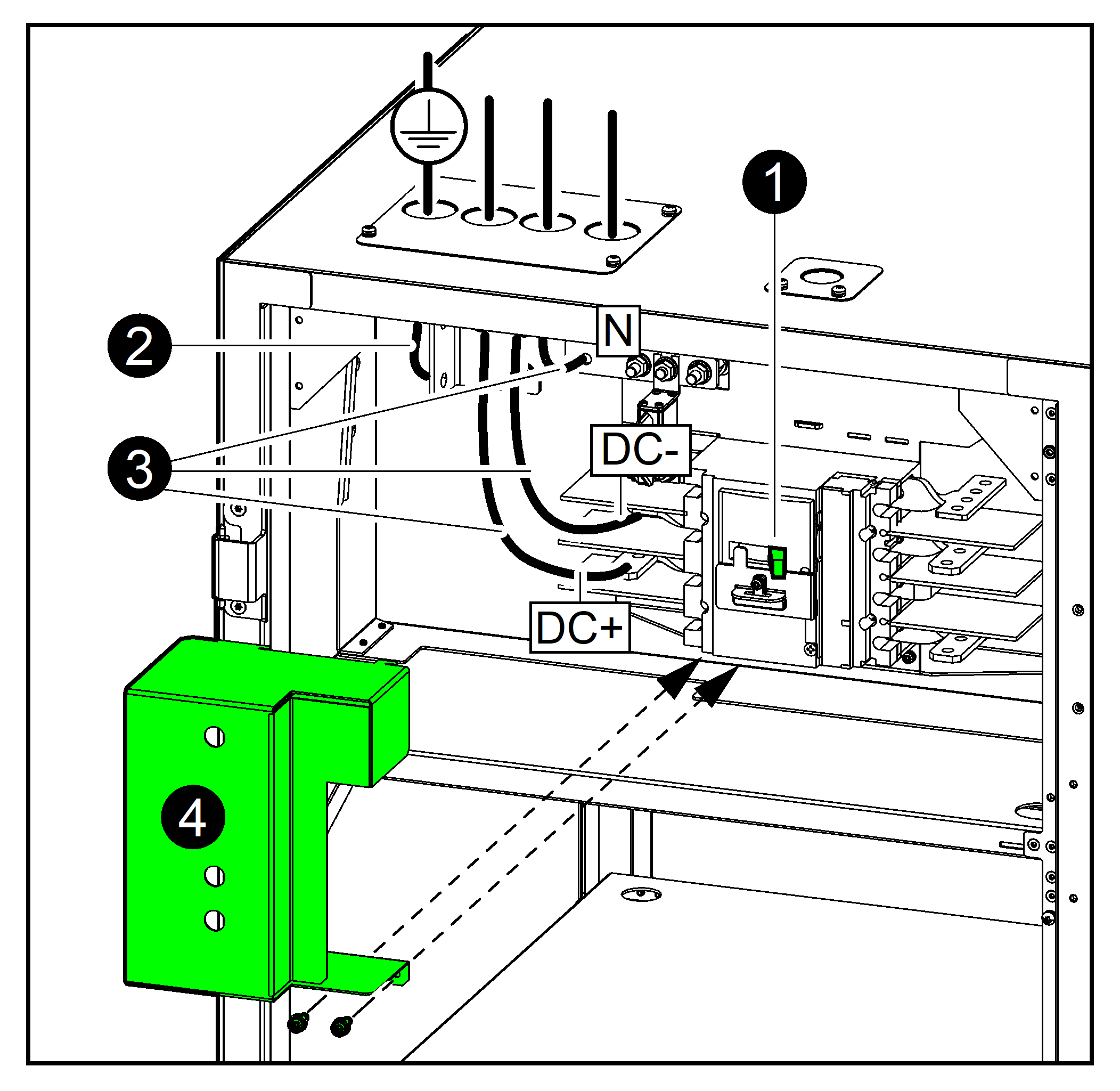

  3. Podłącz kable DC (DC+, N, DC-) z zasilacza UPS.
  4. Zamontuj osłonę ochronną nad zaciskami po lewej stronie wyłącznika baterii.
  5. Zamontuj baterie według opisu w instrukcji montażu dostarczonej z pustą szafą bateryjną.
  6. Podłącz kable baterii (Batt+, N, Batt-) z baterii w pustej szafie bateryjnej do wyłącznika baterii.

    Pusta szafa bateryjna – dolne wejście kabla

    Pusta szafa bateryjna – górne wejście kabla

  7. Zamontuj osłonę ochronną nad zaciskami po prawej stronie wyłącznika baterii.
