Tilslut strømkablerne
 FARE |
|---|
|
Fare for elektrisk stød, eksplosion eller lysbuer
Sluk fuldstændigt for UPS-systemet, inden batterikablerne tilsluttes batteriafbryderen.
Personer vil komme i livsfare eller alvorligt til skade, hvis disse instrukser ikke
overholdes.
|
-
Lås/markér batteriafbryderen i positionen OFF.
Det tomme batteriskab – adgang nedefra
Det tomme batteriskab – adgang oppefra
- Tilslut PE-kablet.
- Tilslut jævnstrømskablerne (DC+, N, DC-) fra UPS'en.
- Installer beskyttelsesdækslet over terminalerne på venstre side af batteriafbryderen.
- Installer batterierne som beskrevet i den installationsmanual, der følger med det tomme batteriskab.
-

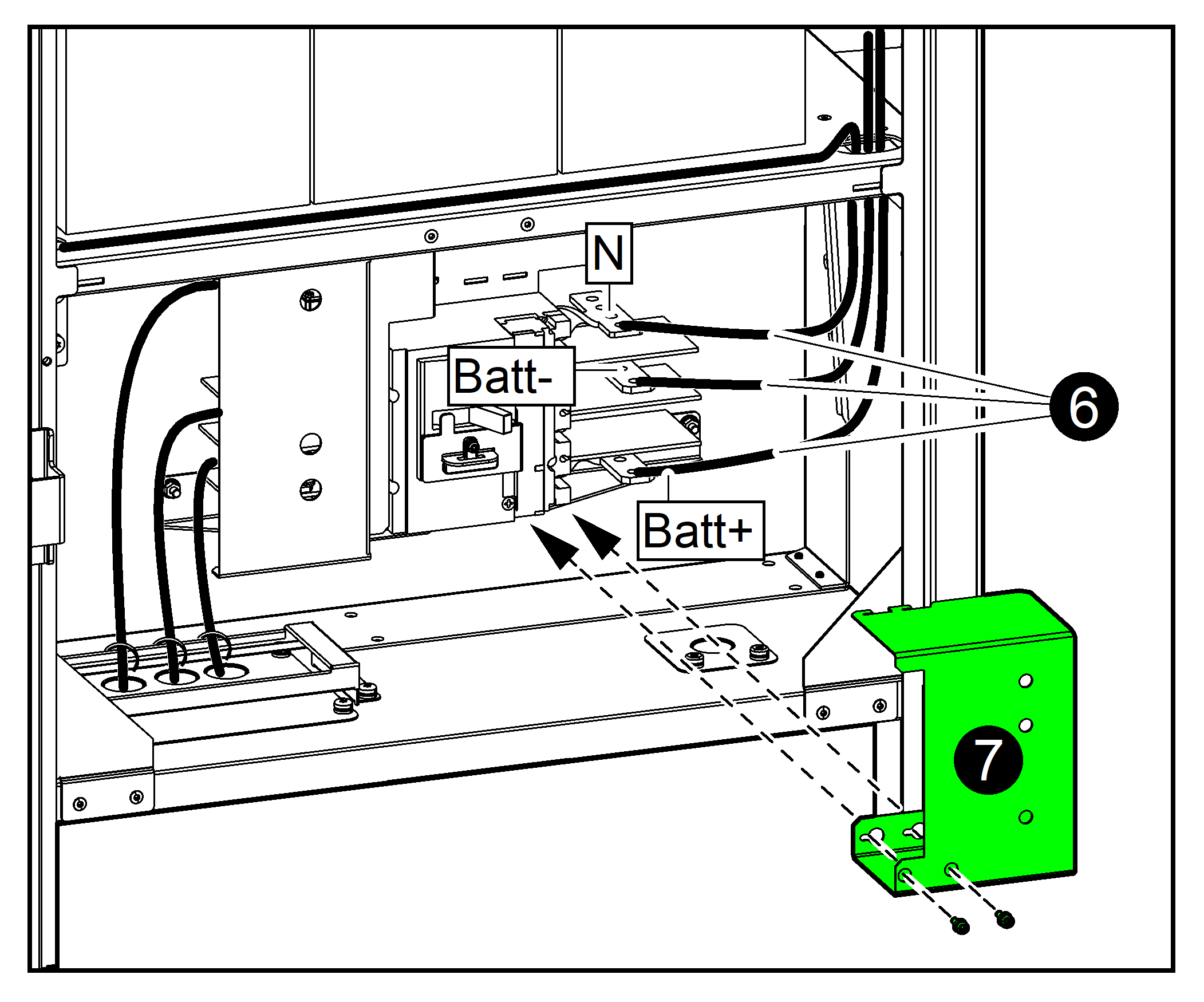

Tilslut batterikablerne (Batt+, N, Batt-) fra batterierne i det tomme batteriskab
til batteriafbryderen.
Det tomme batteriskab – adgang nedefra
Det tomme batteriskab – adgang oppefra
- Installer beskyttelsesdækslet over terminalerne på højre side af batteriafbryderen.
